Подробная информация о продукте:
|
| Напряжение питания: | 2,2 В ~ 5,0 В постоянного тока | Статическое энергопотребление: | Низкий дизайн мощности |
|---|---|---|---|
| Выходной сигнал: | Выход цифрового уровня TTL | Время блокировки: | 2.0s |
| Задержка выхода ONTIME: | 2~3600 с | Длина волны обнаружения: | 8~14 мкм |
| Диапазон обнаружения: | 2~10m | Условие триггера: | Человеческое движение |
| Выделить: | цифровой пироэлектрический PIR-датчик,детектор человеческого тела для сигнализации,датчик системы охранной сигнализации |
||
Описание продукта:

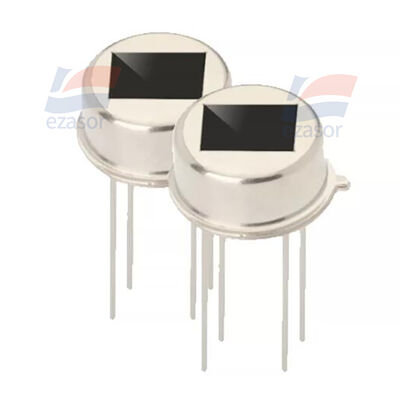

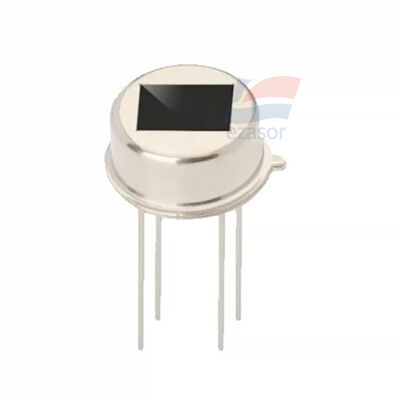

Цифровой пироэлектрический ИК-датчик движения YJJ RDA224-F для системы охранной сигнализации
Особенности:
Цифровой термолюминесцентный инфракрасный PIR-датчик RDA224-F
Описание параметров
Принцип: Термолюминесцентный эффект, интегрированный датчик инфракрасного излучения человека, объединяющий **чувствительный элемент + микросхему цифровой обработки сигналов**, напрямую выдает цифровой TTL-уровень, не требует внешней схемы операционного усилителя, в сочетании с линзой Френеля для обнаружения движения человека
Основные электрические параметры
- Напряжение питания: **2.2 В ~ 5.0 В постоянного тока**
- Статическое энергопотребление: Низкое энергопотребление
- Выходной сигнал: **Выход цифрового TTL-уровня (вывод REL)**
- VOH ≥ 2.7 В, VOL ≤ 0.3 В (VDD = 3 В, IOH = 10 мА)
- Фильтрация сигнала
- Частота среза верхних частот FHPF: 0.4 Гц
- Частота среза нижних частот FLPF: 7 Гц
- Время блокировки: 2.0 с (нет ответа на новые сигналы в течение 2 секунд после срабатывания, защита от ложных срабатываний)
- Время задержки выходного сигнала ONTIME: 2~3600 с, 16 нелинейных регулируемых уровней (время удержания обнаружения человека может быть настроено через вывод)
- Длина волны обнаружения: Инфракрасное излучение человека 8~14 мкм
Характеристики обнаружения (с линзой Френеля)
- Расстояние обнаружения: 2~10 м (зависит от выбора линзы)
- Угол обнаружения: Определяется линзой Френеля
- Условие срабатывания: Движение человека, статичный человек не вызовет срабатывания
- Входная архитектура: Дифференциальный сбор сигналов, подавляет помехи от медленных изменений температуры окружающей среды
Определения выводов
1. VDD: Положительный вывод питания
2. GND: Общий вывод питания
3. REL: Вывод триггера обнаружения человека (TTL)
4. ONTIME: Вывод настройки времени задержки
5. SENS: Вывод регулировки чувствительности
6. OEN: Вывод управления включением, может переключать работу датчика
Особенности продукта
1. Интегрированная схема, встроенный высокоточный АЦП, дифференциальный вход сигнала, высокая помехоустойчивость
2. Прямой выход цифрового TTL, упрощает периферийные схемы, может напрямую считываться однокристальным микроконтроллером
3. Можно настроить как чувствительность, так и время задержки выходного сигнала, подходит для различных сценариев
4. Широкий диапазон напряжения питания, низкое энергопотребление, подходит для устройств с батарейным питанием
5. Встроенная фильтрация, подавляет источники помех, такие как медленный дрейф света и температуры
Типичное применение
1. Светильники с датчиком движения человека, датчики-переключатели, обнаружение присутствия человека в умном доме
2. Система охранной инфракрасной сигнализации, обнаружение вторжения
3. Терминалы Интернета вещей (IoT), портативные устройства с батарейным питанием
4. Игрушки с датчиком движения человека, автоматическое управление бытовой техникой
5. Промышленная автоматизация, обнаружение движения человека
Спецификации:
| Напряжение питания | 2.2 В ~ 5.0 В постоянного тока |
| Статическое энергопотребление | Низкое энергопотребление |
| Выходной сигнал | Выход цифрового TTL-уровня (вывод REL) |
| Частота среза верхних частот FHPF | 0.4 Гц |
| Частота среза нижних частот FLPF | 7 Гц |
![]()
