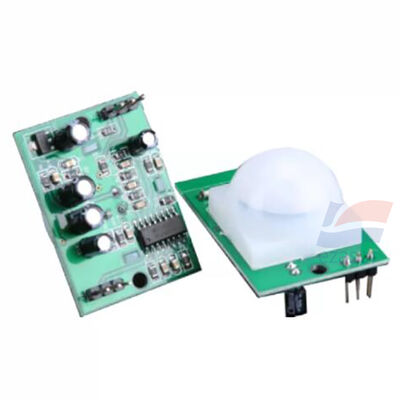

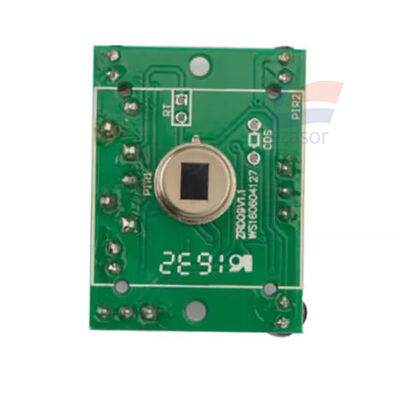

Модуль пироэлектрического ИК-детектора YJJ ZRD-09, дальность обнаружения 4~8 м для внутреннего обнаружения движения человека

Сертификация
КИТАЙ ShenzhenYijiajie Electronic Co., Ltd. Сертификаты
КИТАЙ ShenzhenYijiajie Electronic Co., Ltd. Сертификаты
Оставьте нам сообщение

Модуль пироэлектрического ИК-детектора YJJ ZRD-09, дальность обнаружения 4~8 м для внутреннего обнаружения движения человека

Модуль пироэлектрического ИК-детектора YJJ ZRD-09, дальность обнаружения 4~8 м для внутреннего обнаружения движения человека
Модуль пироэлектрического ИК-детектора YJJ ZRD-09, дальность обнаружения 4~8 м для внутреннего обнаружения движения человека Модуль пироэлектрического ИК-детектора YJJ ZRD-09, дальность обнаружения 4~8 м для внутреннего обнаружения движения человека

Большие изображения :  Модуль пироэлектрического ИК-детектора YJJ ZRD-09, дальность обнаружения 4~8 м для внутреннего обнаружения движения человека

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: YJJ
Номер модели: ЗРД-09
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: Подлежит обсуждению
Упаковывая детали: Коробочный пакет
Время доставки: 5-8 дней
Условия оплаты: Л/К, Д/А, Д/П, Т/Т, ,
Поставка способности: 2200

Модуль пироэлектрического ИК-детектора YJJ ZRD-09, дальность обнаружения 4~8 м для внутреннего обнаружения движения человека

описание
Длина волны обнаружения: 5–14 мкм Индукционное расстояние: 4-8m
Угол индукции: 100° Уровень выхода: Высокий уровень 3 В
Время задержки: 3–300 секунд Время блокировки: По умолчанию 4 секунды
Напряжение питания: 5 В постоянного тока ~ 20 В Статический ток: ≤ 65 мкА при 5 В
Выделить:

Модуль пироэлектрического ИК-детектора

,

Датчик обнаружения движения человека

,

Внутренний ИК-датчик 4~8 м

Описание продукта:

YJJ ZRD-09 Пироэлектрический инфракрасный модуль датчика движения PIR 5 ~ 20V Широковольт регулируемая задержка для человеческого индукционного света



Особенности:

ZRD09 (ZRD-09) Термопильная инфракрасная PIR-сенсорная модуль Описание параметров

Принцип: эффект термопиля, интегрированный чувствительный элемент PIR + специальный чип обработки сигнала + линза Френеля, ** выход аналогового уровня **, обнаружение движения человека, подача широкого напряжения,поддерживает два режима запуска, встроенная светочувствительная схема управления, в основном используемая для световых сигналов, сигналов безопасности

Параметры обнаружения ядра

- Длина волны обнаружения: 5 ~ 14 мкм (человеческая инфракрасная полоса)
- Расстояние восприятия: 4 ~ 8 м (регулируемое, в зависимости от линзы Френеля)
- Угол обнаружения: 100° (определяется линзой)
- Выходной уровень: высокий уровень 3В, низкий уровень 0В
- Время задержки: 3 ~ 300s непрерывно регулируемый (время для выхода остаться после человеческого ухода)
- Время блокировки: по умолчанию 4 с (4 с после запуска, чтобы предотвратить ложное запускание)
- Режим запуска: ** Повторяющийся запуск / Не повторяющийся запуск (выбирается по конфигурации пин) **

Электрические параметры

- Напряжение питания: **DC 5V ~ 20V** (широкое напряжение)
- статический ток: ≤ 65μA @ 5V, низкое потребление энергии
- Тип выхода: высокие и низкие уровни (совместимые с TTL)

Окружающие и механические параметры

- Рабочая температура: **-10°C ~ +70°C**
- Размеры: 32 × 24 × 24 мм
- Очки Френеля: диаметр по умолчанию 23 мм
- Рабочая влажность: 15~90% RH (без конденсации)

Особенности продукта

1Широкий диапазон напряжения от 5 до 20 В, подходящий для сценариев питания постоянным током и адаптера
2. Два режима запуска доступны, отвечая логическим требованиям различных продуктов
3Время задержки может регулироваться, подходящее для таких сценариев, как индукционные огни и автоматические переключатели
4. Зарезервированная фоточувствительная схема управления (по желанию, фоточувствительный резистор не заполняется на заводе), позволяющая не запускать в течение дня и обнаруживать ночью
5Интегрированный модуль, оснащенный линзой Френеля, непосредственно собирается для использования, разработка проста
6Низкий статический ток, снижающий общее потребление энергии устройства

Типичное применение

1. ощущающие человеческое тело огни, ощущающие переключатели, коридорные ощущающие освещение
2Инфракрасные сигнализационные устройства, оборудование для обнаружения человеческого тела
3Умный дом, терминалы IoT для обнаружения человеческого тела
4Автоматические двери, автоматическое управление сенсорными устройствами бытовой техники
5. игрушки для обнаружения человеческого тела, промышленная автоматизация обнаружение человеческого тела



Спецификации:

Напряжение питания Прямой ток 5V ~ 20V
Статический ток ≤ 65μA @ 5В
Тип выхода Высокий и низкий уровни
Частота отключения высокого прохода FHPF 00,4 Гц
Частота отключения низкого прохода FLPF 7 Гц
