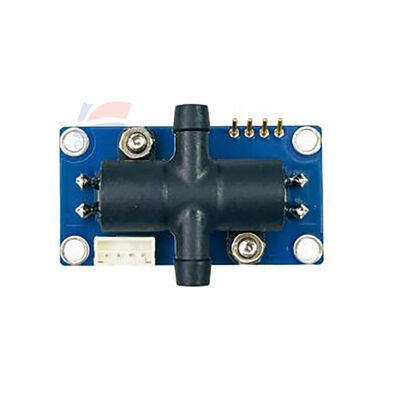

YJJ DM-OFC-B3 Ультразвуковый датчик потока концентрации кислорода TOF O2 модуль с улучшенной ЭМК

Описание продукта:

YJJ DM-OFC-B3 Ультразвуковый датчик потока концентрации кислорода TOF O2 модуль с улучшенной ЭМК

Особенности:

Ультразвуковый датчик потока концентрации кислорода DM-OFC-B3

Описание параметра

Модель: DM-OFC-B3, метод ультразвуковой разницы во времени полета TOF, версия верхней конфигурации серии DM-OFC, **двойная компенсация температуры и давления + улучшенная анти-электромагнитная интерференция**,совместима с медицинскими вентиляторами с высоким потоком и оборудованием для кислородной терапии с высоким потоком HFNC; только для двустороннего смешанного газа O2/N2

Основная информация

- Модель: DM-OFC-B3

- Принцип обнаружения: Ультразвуковое время полета TOF

- Средство измерения: кислород + азот двойной смеси газа (PSA кислород производства / вентилятор выходной газ)

- Применения: медицинские вентиляторы, высокопоточные кислородные терапевтические устройства HFNC, большие производственные генераторы кислорода; одновременный онлайн-мониторинг чистоты кислорода + потока газа,ODM полная интеграция машины, замена старых датчиков оборудования

- Позиционирование версии: B0 базовая версия → B1 улучшенная версия → B2 с компенсацией давления → **B3 флагманская модель, модернизированная EMC, более сильные антиэлектромагнитные помехи,подходящий для медицинского оборудования**

Основные параметры измерения

- диапазон концентрации кислорода: ** 20,5% ~ 95,6% VOL**

- Разрешение концентрации: 0,1% VOL

- Точность концентрации: ±1,2% FS (5 ~ 50 °C, двойная компенсация температуры и давления)

- Диапазон потока: **0 ~ 30 л/мин**

- Разрешение потока: 0,1 л/мин

- Точность потока: ±0,2 л/мин

- Время ответа T90: ≤ 0,8 с

- Предварительный нагрев: быстрое запуск, достигает полной точности в течение 2 минут

Электрические параметры

- Напряжение питания: постоянный 5V ~ 12V (типичный DC12V)

- Средний рабочий ток: ≤ 50 mA

- выход связи: UART TTL 3.3V (9600 baud rate), опциональный RS485

- Встроенный: ** двойной температуры + алгоритм компенсации давления + улучшенная электромагнитная совместимость**, стабильное измерение при наличии помех двигателя и переключения питания

Условия окружающей среды

- Рабочая температура: 5°C ~ 50°C

- Рабочая влажность: 5 ~ 85% RH, без конденсации

- Максимальное допустимое давление: 180 кПа

- Требования к газообразующим образцам: предварительная фильтрация и обезвоживание, отсутствие жидкой воды, пыли, CO2/VOC и других загрязняющих газов

- Продолжительность службы: ≥10 лет, отсутствие электрохимических расходных элементов, длительное отсутствие частой калибровки

Физические характеристики

- Размеры: 120,5 × 22 × 22 мм

- Вес: 25 грамм

- Газовый путь: прямой газовый путь, чрезвычайно низкая потеря давления, без ограничений направления для ввода и вывода газа, удобный для интеграции трубопровода

Точки продажи продукции

1. Ультразвуковая технология TOF, ** одновременный сбор параметров чистоты кислорода + скорости потока**, один модуль заменяет 2 датчика

2. двойная компенсация температуры и давления + усиленная ЭМК, антиэлектромагнитные помехи, подходящие для сложных электромагнитных условий медицинского оборудования

3. верхний предел скорости потока увеличен до 30L/мин, подходит для вентиляторов, большого потока HFNC высокого потока оборудования кислородной терапии

4Отсутствие расходных элементов, длительный срок службы, снижение затрат на последующую калибровку и обслуживание

5. UART цифровой серийный выход, удобный для встроенного соединения материнской платы, поддерживающий ODM разработки и технического обслуживания замены медицинского оборудования

Спецификации:
