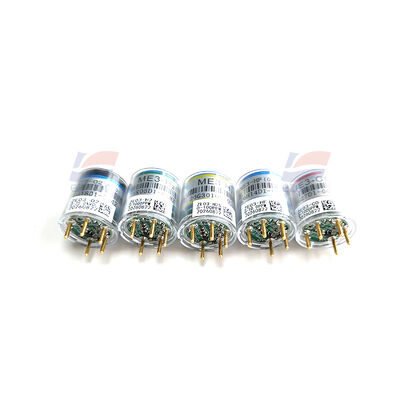

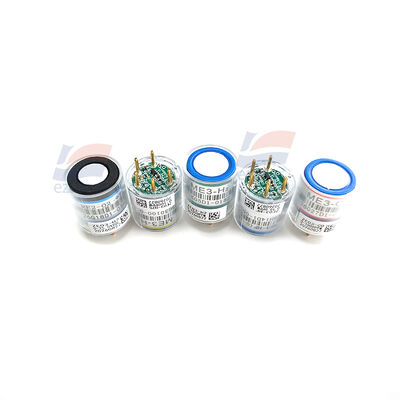

YJJ ZE03‐HF Модуль датчика фторированного водорода 0‐10ppm HF UART‐TTL и аналоговый выход

Описание продукта:

YJJ ZE03‐HF Модуль датчика фторированного водорода 0‐10ppm HF UART‐TTL и аналоговый выход

Особенности:

Основные технические параметры

Изображение. Параметр.

Газовые детекторы.

Масштаб измерений 0-10 ppm

Разрешение 0,1 ппм.

Время ответа T90 ≤ 90 с

♪ Поставка питания ♪ DC 5V ± 0.1V, рабочий ток < 5mA

Цифровой выход. UART-TTL (уровень 3.3В); 9600-8-N-1; Активный отчет / режим вопросов и ответов; Прямой выход концентрации в ппм.

Аналоговый выход VO. Линейный выход напряжения 0-3В, соотношение концентрации и напряжения 1:1.

Компенсация температуры. Встроенный датчик температуры, прошивка автоматически выполняет компенсацию температуры.

Окружающая среда: от -20 до +50°C, 15-90% RH, строго запрещено конденсация.

Условия хранения: от -20 до 50 градусов Цельсия, 30 до 70% РН.

Ожидаемая продолжительность жизни 2 года (в воздушной среде)

Размеры Φ23,5 мм × 24,5 мм

Определение пин (5 пин, такие же, как стандартные пин серии ZE03)

Определение. Объяснение.

Я не знаю, что делать.

VCC. Силовое питание. DC5V.

ГНД. Сильная Земля. Общая Земля.

TXD. Модуль передачи. Подключение к микроконтроллеру RX (уровень 3.3V, прямое подключение к 5V IO запрещено).

RXD. Модуль приема. Подключение к микроконтроллеру TX.

VO Аналоговый выход напряжения Аналоговый сигнал 0-3В

Объяснение выхода

1. UART Serial Port (Preferred) **: непосредственно выводит концентрацию HF (одно десятичное место), температуру модуля, состояние неисправности; поддерживает чтение команд и модификацию адресов.Микроконтроллеры 5В должны выполнять конверсию уровня.

2. **Аналоговый выход VO**: 0-3V пропорционально 0-10ppm; точность аналогового выхода слабее, чем серийный порт, подходящий для простого сбора.

Сценарии применения

- Мониторинг утечек HF в химических и полупроводниковых процессах гравирования

- выявление токсичного газа HF в металлургических, электропластировых и кислотных мастерских

- Фиксированные передатчики и портативные детекторы в очистке отработавших газов и опасных химических заводов

- ПЛК, промышленное оборудование управления и интеграция вторичной разработки для газовых сигнализаций
