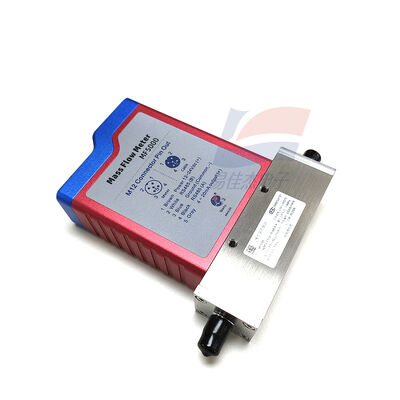

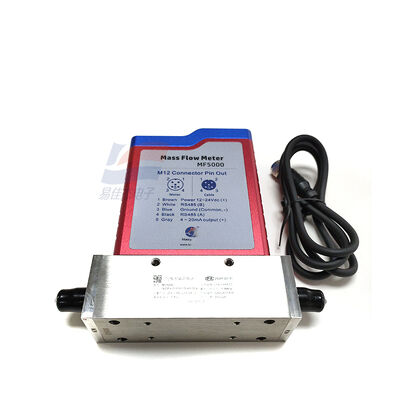

YJJ MF5006-N-50-B-D-R компактный газовый массовый потокомер для лазерного оборудования с защитным газовым управлением

Описание продукта:

YJJ MF5006-N-50-B-D-R компактный газовый массовый потокомер для лазерного оборудования с защитным газовым управлением

Особенности:

I. Подробный анализ таблицы типовых кодов

Поле кодирования Детальное объяснение

MF5006 серия MF5000, диаметр DN6, 1/4-NPT внешний воздушный провод

N Обычная взрывобезопасная стандартная версия без ЖК-дисплея

50 Полная шкала 0,5 - 50 SLPM (стандартные литры в минуту)

B 4-20mA аналоговый выходный сигнал тока

D Фабричная калибровка с использованием воздуха; поддерживает переключение коэффициентов коррекции для азота, кислорода, аргона, углекислого газа и т.д.

R Структура корпуса в базовой стандартной версии

II. Принцип измерения

Чип MEMS с постоянной температурной разницей, напрямую определяет скорость массового потока газа, встроенная автоматическая компенсация температуры и давления,не подвержены колебаниям давления подающего газа и температуры окружающей среды; обходная сенсорная структура, потеря давления в трубопроводе чрезвычайно низкая.

III. Основные параметры производительности

Диапазон потока: 0,5 - 50 SLPM

Точность измерения: ± 1,5 + 0,5% FS

Ошибка повторяемости: ≤ ± 0,75% FS

Соотношение дальности: 100:1, может стабильно измерять от малого потока до большого потока

Время ответа T90: ≤ 125 ms

Условия калибровки: 20°С, стандартное атмосферное давление, чистое воздух

IV. Электрические характеристики

Источник питания: постоянный ток 8 - 24 В промышленный постоянный источник питания

Общий рабочий ток: ≤ 50mA

Выходной сигнал: спецификация B 4 - 20mA линейный выходный ток, 4mA соответствует 0 скорости потока, 20mA соответствует полной шкале 50 SLPM

Интерфейс связи: No RS485, без ЖК-экрана; подходит для прямого подключения к модулю захвата ПЛК

V. Параметры окружающей среды и давления

Температура окружающей среды прибора: -20°C ~ +65°C

Измеренная температура газа: -10°C ~ +55°C

Максимальная грузоподъемность: 1,5 МПа (15 бар)

Рабочая влажность: 0 - 95% RH, без конденсации водяного пара

Совместимая среда: воздух, азот, кислород, аргон, углекислый газ и т.д. сухой и не коррозионный газ

Степень защиты: IP40

VI. Параметры механической конструкции

Интерфейс трубопровода: 1/4-NPT внешняя нить

Внутренний диаметр канала датчика 6 мм

Материал газопроводной полости: 304 нержавеющая сталь

Поддерживает горизонтальную, вертикальную многонаправленную установку

VII. Особенности продукта

Ультранизкая потеря давления, не будет вызывать ослабление давления в газопроводе

Широкий диапазон соотношения, может стабильно измерять 0,5SLPM небольшой скорости потока газа

Стандарт 4 - выход промышленных токов 20mA, простые провода, совместимые с большинством промышленных устройств управления

Компактный корпус без дисплея, экономит пространство для установки, подходит для интеграции в оборудование газового пути внутри

Промышленные антиэлектромагнитные помехи, совместимые с условиями лабораторного, полупроводникового и сварочного оборудования

VIII. Сценарии применения в отрасли (экспорт SEO встраивания ключевых слов)

Лабораторная схема подачи газа, оборудование для производства кислорода для мониторинга траектории газа, защитный газ для сварки, газ полупроводникового процесса, обнаружение трубопроводов сжатого воздуха, входный газ топливных элементов,прибор для отбора проб окружающего воздуха, система подачи инертного газа
