YJJ NO2-B43F 4-электродный электрохимический датчик диоксида азота 0-20PPM для мониторинга качества воздуха

Описание продукта:

YJJ NO2-B43F 4-электродный электрохимический датчик диоксида азота 0-20 ppm для монитора качества воздуха

Особенности:

I. Обзор продукта

NO2-B43F — это четырехэлектродный электрохимический датчик NO₂ (диоксида азота) с высокой точностью до ppb из серии Alpha B от Alphasense (Великобритания). Он обычно устанавливается на материнской плате газоанализаторов (например, на материнской плате измерительного прибора MCX-MPCB1) и требует платы обработки сигналов для усиления токового сигнала, сбора данных АЦП, температурной компенсации и вывода концентрации.

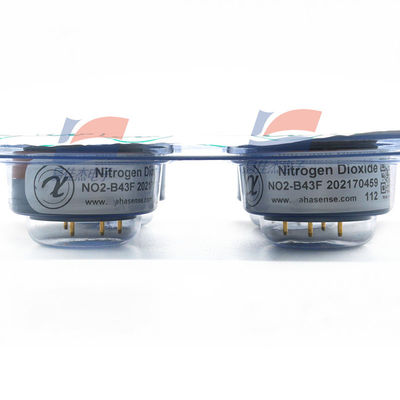

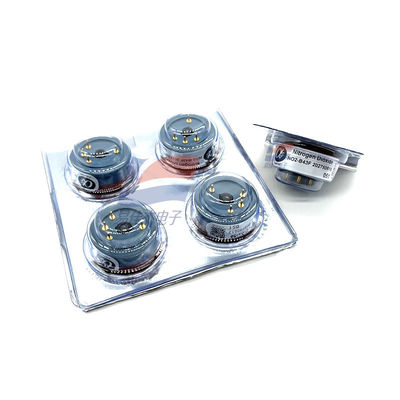

Внешний вид датчика:

Датчик NO2-B43F

Обновленная модель NO2-B43F-IST оснащена интеллектуальной платой температурной компенсации и чипом памяти, поддерживающим калибровку считывания параметров "подключи и работай". Таблица

Параметры спецификации

Целевой газ для обнаружения: NO₂ (диоксид азота)

Диапазон измерения: 0 - 20 ppm, поддержка микроразрешения на уровне ppb (минимум 20 ppb)

Верхний предел устойчивости к перегрузке: 50 ppm, кратковременная устойчивость к скачкам

Чувствительность: -200 ~ -650 нА/ppm (стандартные условия с 2 ppm диоксида азота)

Рекомендуемое сопротивление нагрузки: 33 - 100 Ом; предпочтительно выбирать сопротивление нагрузки 33 Ом для обеспечения разрешения сигнала ppb при низких концентрациях

Время отклика T90: ≤ 80 с (ступенчатое изменение газа от 0 до 2 ppm), нормальные условия< 60 с

Шум нулевой точки: эквивалентен колебанию концентрации ±2 ppb

Линейная ошибка: ошибка в диапазоне 0 - 5 ppm ≤ ±0.5 ppb, отличная стабильность при низких концентрациях

Расчетный срок службы / гарантия: ≥ 24 месяца, официальный двухлетний гарантийный срок

III. Параметры адаптации к окружающей среде

Рабочая температура: -30℃ ~ +40℃

-20℃ низкая температура: чувствительность сохраняется на уровне 60% - 80% при нормальной температуре (20℃)

40℃ высокая температура: чувствительность находится в пределах стандартного диапазона 95% - 115%, температурный дрейф контролируется

Атмосферное давление: 80 - 120 кПа

Длительная рабочая влажность: 15% - 85% относительной влажности (без конденсации)

Условия хранения: герметичное хранение при 3 - 20℃, срок хранения 6 месяцев

IV. Параметры защиты от помех (перекрестной чувствительности)

Встроенный специальный фильтрующий слой озона, адсорбционная способность озона > 500 ppm·ч, низкая интерференция от обычных атмосферных примесей чрезвычайно низка. Таблица

Вмешивающийся газ Концентрация тестирования Коэффициент чувствительности к помехам

O₃ Озон 2 ppm< 500 ppm・ч Емкость фильтра

NO Оксид азота 5 ppm< 5 %

SO₂ Диоксид серы 5 ppm< -3 %

CO Монооксид углерода 5 ppm< -3 %

H₂ Сероводород 5 ppm< -80 %

Водород, этилен, аммиак, диоксид углерода Стандартная концентрация тестирования< 0.1%, почти нет помех

V. Требования к аппаратному обеспечению адаптера для материнской платы анализатора (подключен к материнской плате MCX-MPCB1)

1. Определение контактов датчика (4 электродных контакта)

Рабочий электрод WE, электрод сравнения RE, счетный электрод CE, вспомогательный электрод AE

2. Основные функции схемы материнской платы

Управление напряжением смещения датчика, четырехэлектродная схема с постоянным потенциалом

Преобразование тока-напряжения I/V (соответствие резистору нагрузки 33 Ом)

Высокоточный АЦП для сбора слабых сигналов тока уровня нА

Алгоритм температурной компенсации, корректирующий дрейф чувствительности в условиях высоких и низких температур

Калибровка нулевой точки, калибровка диапазона, самопроверка дрейфа нулевой точки

Вывод значения концентрации, сигнализация превышения предела, идентификация неисправности датчика

3. Совместимое оборудование

Портативный многогазовый детектор (совместим с имеющимся у вас оборудованием на материнской плате MCX-MPCB1)

Оборудование для мониторинга качества атмосферного воздуха, мониторинг газов в туннелях, передатчик промышленных выхлопных газов, станция микромониторинга атмосферы
