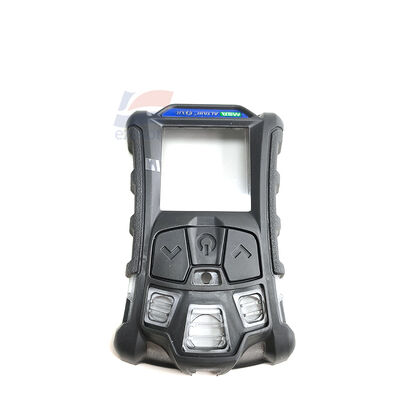

YJJ Altair 4XR Передняя крышка Материнская плата Круговая плата для ремонта частей портативных детекторов газа

Описание продукта:

YJJ Altair 4XR Передняя крышка Материнская плата Круговая плата для ремонта частей портативных детекторов газа

Особенности:

I. Основные параметры адаптации
Адаптация для всей машины: MSA Altair 4XR (второе поколение 4XR) Дестектор многогазовых газов с Bluetooth
Оригинальный заводский код детали: сборка материнской платы 10211186, компонент передней оболочки 10211185
Поддерживаемые каналы датчиков: 4 X-Cell Intelligent Sensor Slots, Общий газ: H2S, CO, O2, LEL Горючий газ; Заменяемые SO2, NO2, и т.д. Зонды токсичных газов
Встроенный модуль Bluetooth 5.0, поддерживает удаленное просмотр данных газа, подачу сигнализации, калибровку оборудования
II. Подробные аппаратные характеристики материнской платы
Главный управляющий чип: MCU малой мощности промышленного класса, ответственный за цифровое чтение сигнала интеллектуальных датчиков X-Cell, расчет AD, конверсия концентрации
Дисплейный интерфейс: совместим с высокоразборчивым ЖК-экраном, схемой драйвера подсветка
Схема управления сигнализацией: три выхода сигнализации (>95 дБ сигнализация с сигнализацией, четырехугольные светодиодные предупреждающие огни, вибрационный мотор); поддержка сигнализации о падении, аппаратный триггер экстренной сигнализации с одним ключом
Чип для хранения: хранит параметры калибровки, пороговые значения времени TWA-STEL для сигнализации, 500 журналов событий, 50 часов записи истории газа.
Схема питания: совместима со специальным перезаряжаемым литий-ионным аккумулятором, полный заряд продолжительность службы аккумулятора 24 часа, управление зарядкой, сигнализация низкого напряжения
Внешние порты: контакт зарядки, инфракрасный калибровочный интерфейс связи, базовый кабель датчика, кабель клавиатуры
Уровень взрывостойкости: Ex ia IIC T4 Ga Внутренне безопасный взрывостойкий
Параметры рабочей среды
Рабочая температура: -40°C ~ +60°C
Применимая влажность: 15-90% RH, без конденсации
Защита всей машины: IP68 (2-метровое погружение в воду в течение 1 часа), Материнская плата интегрирована внутри передней оболочки для водонепроницаемой герметизации
III. Основные функции, интегрированные в материнскую плату
Самопроверка полной машины с включенным питанием: аппаратное обнаружение неисправностей датчиков, напряжения батареи, динамика, вибрации, светодиодных индикаторов
Расчет концентрации 4-го газа в режиме реального времени, числовые значения в режиме реального времени, отображение кривой на экране
Алгоритмы безопасности труда: средневзвешенное по времени значение TWA, предельное значение кратковременного воздействия STEL, сигнализация о превышении предельного значения блокировки
Сигнализация о падении: автоматически запускается сигнализация для долгосрочного стационарного персонала; мгновенное оповещение одноключевой аварийной помощи
Беспроводная сеть Bluetooth: подключение к мобильному программному обеспечению MSA Altair-Connect, дистанционный мониторинг, конфигурация параметров оборудования
Признание срока службы датчика, калибровка нулевой точки, калибровка газа, хранение кода неисправности
Записи событий: Записи тревоги магазина, записи запуска, журналы калибровки, записи ошибок

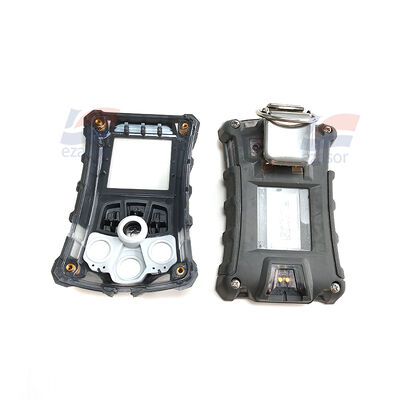

IV. Внедрение компонентов передней оболочки
Передняя оболочка представляет собой высокопрочную поликарбонатную + резиновую композитную оболочку, с материнской платой, установленной внутри полости передней оболочки
Устойчивый к ударам падения с высоты 7,5 метра
Оснащен водонепроницаемой уплотнительной уплотнительной прокладкой для дисплея, физическими клавишами работы, окном ввода датчиков
V. Основные применения
1. Техническое обслуживание Запчасти
Когда детектор не запускается, материнская плата выгорает, сигнал отражается ненормально, Bluetooth поврежден, калибровка невозможна, или ключи выходят из строя,непосредственно заменить всю переднюю оболочку материнской платы сборки, избавляя от необходимости ремонта разбросанных компонентов, делая обслуживание удобным и эффективным.
2Главный центр управления сигналом всей машины.
Собирает цифровые сигналы от интеллектуальных датчиков X-Cell, обрабатывает сероводород, окись углерода, кислород, концентрацию горючих газов, управляет экраном, сигнализацией, связью Bluetooth,хранение данных.
3. Конструкция аксессуаров
Используется для ремонта приборов, ремонта подержанных детекторов, разработки модулей оборудования для обнаружения газов
VI. Приспособление дальности датчиков
H2S: 0-200 ppm
CO: 0-1999 ppm
О2: 0-30% ВОЛ
LEL: 0-100% LEL

Спецификации:
