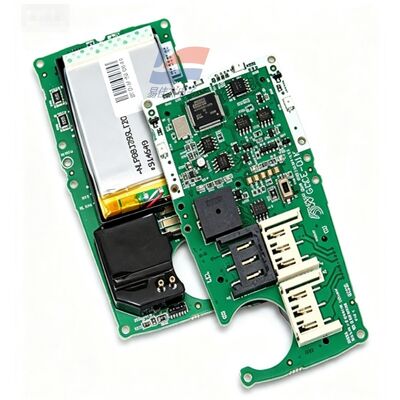

YJJ MCX-MPCB1 Главная схема для портативных деталей многогазовых детекторов

Описание продукта:

YJJ MCX-MPCB1 Главная схема для портативных деталей многогазовых детекторов

Особенности:

I. Основное введение
MCXL-MPCB1 - это оригинальная заводская замена основной схемы для портативного детектора газа GasAlertMicroClip-XL (MCXL).Оригинальный заводский комплект аксессуаров включает в себя материнскую плату, встроенная литийная батарея и полный набор крепления винтов.
II. Параметры основных компонентов оборудования
Адаптер: детектор MicroClip-XL четырех в одном (модель MCXL-XWHM-Y-CN)
Слот для датчиков: 4 независимых базы для датчиков, способные вмещать в себя O2, CO, H2S и LEL горючих газовых зондов
Главный управляющий чип: MCU промышленного класса, отвечающий за сбор сигналов слабого тока от электрохимических и каталитических датчиков сгорания, усиление сигнала, конверсия AD,и вычисления концентрации
Модуль питания: оснащен оригинальной встроенной литиевой батареей; все устройство может работать в течение 18 часов при полной зарядке, а время зарядки ≤ 6 часов
Внешние интерфейсы: интерфейс кабеля дисплея, бузер, компонент сигнализации от вибрации, интерфейс связи для инфракрасной калибровки, контакты зарядного места
Рабочая среда: -20°C ~ +50°C; влажность 10-95% RH (без конденсации)
Стандарт взрывостойкости: материнская плата и все устройство отвечают требованиям безопасности Ex ia IIC T4 взрывостойкости, а адаптер отвечает требованиям IP66/IP67 водостойкости и пылестойкости
Происхождение платы: изготовлено на оригинальной фабрике в Мексике
III. Встроенные функции материнской платы
Хранение данных о нулевой точке датчика и калибровке; автоматическое обнаружение аппаратного обеспечения датчика, батареи и сигнализации при запуске
Расчет в режиме реального времени 4 концентраций газа, приводящий на ЖК-экран значения
Временно-взвешенное среднее значение TWA, пиковое значение краткосрочной экспозиции STEL и логическая операция сигнализации с превышением предела
Три выхода сигнализации: 95-децибелный звук зумбера, мигающий светодиод, сигнализация от вибрации двигателя
Запись сбоев детектора, хранение данных истории обнаружения газа, инфракрасная связь калибровки портов
Напоминание о низком напряжении, идентификация неисправностей датчика старения
IV. Основные применения
1Цель обслуживания запасных частей
В качестве основного компонента для микроклипа-XL четырех в одном детекторе, когда материнская плата сгорела, схема неисправна, сигнал ненормален, калибровка невозможна,или детектор не запускается, он может быть непосредственно заменен в целом без отдельного ремонта отдельных компонентов, что делает обслуживание удобным.
2Главная функция управления получением сигнала
Принимая слабые электрические сигналы от 4 газовых датчиков, обрабатывая концентрации серноводорода, окиси углерода, кислорода и каталитического сгорания горючих газовых зондов в реальном времени,служит мозгом всего устройства.
V. Приспособленные спецификации датчиков
Диоксид серы H2S (0-100ppm), моноксид углерода CO (0-500ppm), кислород O2 (0-30% VOL), катализирующее газовое зондирование с горением LEL
