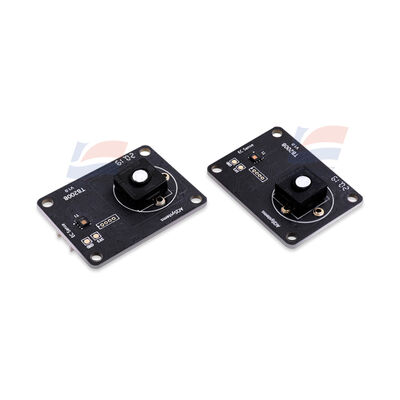

YJJ TB200B-ES1-O2-25 Модуль датчика кислородного газа в твердом состоянии для медицинского оборудования для мониторинга кислорода

Описание продукта:

YJJ TB200B-ES1-O2-25 Модуль датчика кислородного газа в твердом состоянии для медицинского оборудования для мониторинга кислорода

Особенности:

1. Подробности проекта
Напряжение питания DC 3.3V ~ 5.5V широкое напряжение питания, подходящее для микроконтроллеров, ПЛК и IoT материнских платок
Рабочий ток Нормальная полная нагрузка < 5mA; UART обычно открыт около 2,5mA @ 5V; режим покоя до 0,8mA @ 5V
Потребление обычной мощности Полная нагрузка 25 мВт (5 В); потребление мощности в режиме покоя в пределах 25 мВт, подходящее для устройств малой мощности
Аппаратный интерфейс Стандартный TTL 3.3V UART; необязательный I2C; 4-контактные провода (VCC/GND/Signal/Reserved); активная загрузка + переключение на двойной режим вопросов и ответов
Протокол связи Стандартные инструкции по последовательному порту, встроенная калибровка, инструкции по концентрации чтения, температуре чтения и влажности; данные поставляются с предотвращением ошибок контрольной суммы
Стабилизация предварительного нагрева Чистый воздух Стабилизация включения питания ≤ 120 с; загрязненная среда ≤ 180 с; нет необходимости в внешней сложной кондиционирующей схеме
Сертификация RoHS, экспортируемые в Европу, Америку и Юго-Восточную Азию
Гарантия 12-месячная заводская гарантия; нормальный срок службы тела датчика ≥ 5 лет, устойчивый к отравлению и способный выдерживать суровые условия труда
II. Параметры адаптации к окружающей среде (общие для всех ES4)
Рабочая температура: -40°C ~ +55°C; оптимальный диапазон 20~35°C, отличный контроль дрейфа высокой и низкой температуры
Рабочая влажность: 15%~95% RH (без конденсации); рекомендуется 50% RH; без конденсации или проникновения воды в электрод обнаружения повреждений
Толерантность давления воздуха: стандартное атмосферное давление ±10%, колебания давления воздуха в шахтах, плато и море не вызывают ложных сигналов тревоги
Антиинтерференция: встроенный алгоритм антинефтяного дыма, водяного пара и перекрестного вмешательства обычных органических газов, небольшой исходный дрейф; годовой длительный дрейф < 5% FS
III. Встроенные параметры интегрированного модуля температуры и влажности (модуль поставляется с)
Определение температуры: диапазон - 40°C ~ 85°C, типичная точность ± 0,2°C, компенсация температуры в режиме реального времени для концентрации газа
Определение влажности: диапазон 10 ~ 95% RH (без конденсации), типичная точность ± 2% RH
Преимущества: автоматическая коррекция температуры и влажности, стабильная точность обнаружения в условиях высокой и низкой температуры и влажности, отсутствие необходимости внешней компенсации температуры
IV. Механические размеры и вес
Плата обводов на обнаженных PCB: 40×30×5,6 мм

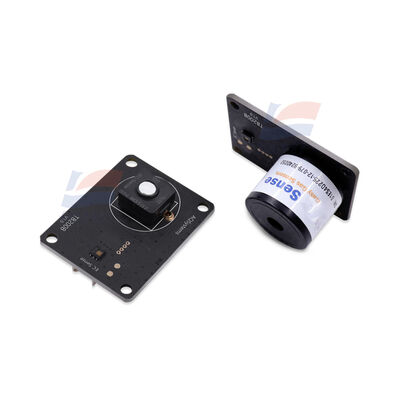

Полный TB200B-ES4 (включая датчик ES4): 40×30×22,45 мм
Общая масса машины: < 25 г, небольшой размер, легко вставляется в распределительные ящики или портативные детекторы
Резервированные отверстия для фиксации винтов, удобные для фиксации с помощью сцепления / винтов; стандартные 4-прикольные соответствующие кабели доступны для покупки
V. Обычно обнаруживаемые газы, основной диапазон потока, способность реагировать
ES4 может быть настроен на более чем двадцать типов токсичных и вредных газов.
Скорость ответа: T90 ≤ 30 с; T50 ≤ 10 с; время возвращения азота в нулевую точку ≤ 120 с
Точность: ошибка полного масштаба ±5% FS; повторяемость < 1%; хорошая линейность
Разрешение однородно стандартное 0.1ppm (следовые газы могут быть настроены на 0.001ppm)

Спецификации:
