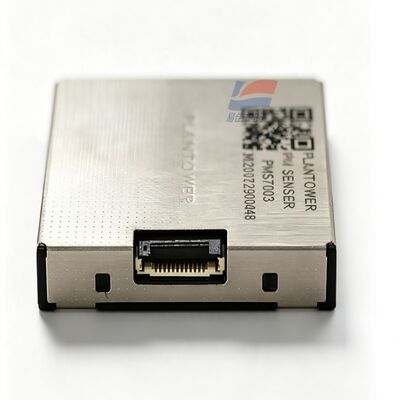

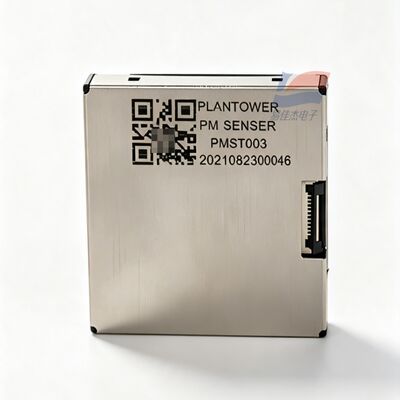

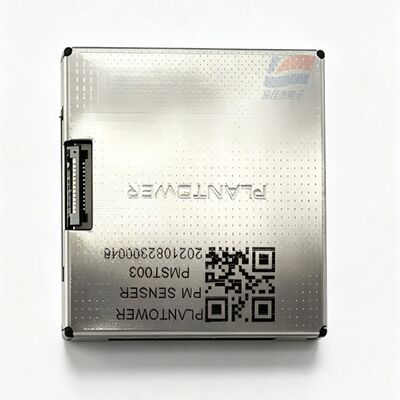

YJJ PMST003 Лазерный датчик пыли PM2.5 PM10 UART Дигитальный модуль обнаружения твердых частиц

Описание продукта:

YJJ PMST003 Лазерный датчик пыли PM2.5 PM10 UART Дигитальный модуль обнаружения твердых частиц

Особенности:

I. Введение продукта

PMST003 Ультратонкий лазерный датчик рассеивания пыли, с общей толщиной всего 6,4 мм, с шестисторонней полностью закрытой металлической оболочкой; он выводит PM1.0, PM2.5Этот продукт предназначен для чрезвычайно малого объема, отличных антиэлектромагнитных помех,и подходит для компактных портативных и носимых устройств обнаружения воздуха.

II. Полные технические параметры

Принцип обнаружения: лазерное рассеивание света

Диапазоны размеров частиц обнаружения: 0,3 - 1,0 мкм, 1,0 - 2,5 мкм, 2,5 - 10 мкм

Эффективность подсчета частиц: 50% @ 0,3μm; 98% ≥ 0,5μm

Стандартный диапазон PM2,5: 0 - 500μg/m3

ПМ2.5 Перегрузка Диапазон: 0 - 1000μg/m3

Разрешение концентрации: 1μg/m3

Точность измерений: 0-100μg/m3 ± 10μg/m3; 100-1000μg/m3 ± 10%FS

Ответ однократного отбора проб: < 1 с; стабильный ответ всей машины ≤ 10 с

Объем воздуха для однократного отбора проб: 0,1 л

Стандартный источник питания: DC 4,5 - 5,5 В, типичный 5 В

Рабочий пиковый ток: ≤ 100mA

Текущий режим ожидания: ≤ 2mA

Интерфейс связи: TTL-UART, скорость передачи 9600, уровень 3.3V, поддерживает режим активной загрузки / пассивного запроса

Рабочая температура: -10°C ~ +60°C

Температура хранения: -40°C ~ +80°C

Рабочая влажность: 0 - 95% RH, не допускается конденсация

Общий размер: 38 × 35 × 6,4 мм (ультратонкий 6,4 мм)

Среднее время между сбоями: ≥ 20 000 часов

Структура оболочки: полностью металлическая шестигранная экранизация, сильная устойчивость к нефтяному дыму и электромагнитным помехам

III. Определения пин (10-пинный разъединитель)

VCC: +5V питание

GND: наземный

SET: Рабочий режим; высокий уровень для непрерывного отбора проб, низкий уровень для сна и энергосбережения

RXD: приемка серийного порта датчика (3,3 В)

TXD: передача серийного порта датчика (3,3 В)

RESET: Ключ для сброса оборудования низкого уровня

7 - 10. НК распределительные булавки

IV. Основные преимущества продукции

6.4 мм Ультратонкий корпус, подходящий для узких внутренних полостей и портативных носимых устройств

Закрытая металлическая оболочка защиты, стабильное обнаружение в сложных электромагнитных средах

Поддерживает режим покоя для низкого энергопотребления, совместим с оборудованием, работающим на литийных батареях

Выводит как данные о числении необработанных частиц, так и калиброванные данные о концентрации ПМ

Производственная стабильность калибровки высока, нет необходимости в вторичной калибровке для большого количества приборов

V. Цели промышленного применения

Ультратонкий портативный детектор воздуха, носимый модуль обнаружения окружающей среды

Миниатюрный очиститель воздуха для автомобилей, небольшое настольное оборудование для обнаружения воздуха

Умный домашний контроллер управления рисками, микровентиляционное оборудование

Электрический блок питания, электрический шкаф управления, шасси высокоточных приборов внутреннего контроля пыли

Сверхтонкий терминал мониторинга окружающей среды IoT, носимое устройство, браслетный модуль обнаружения воздуха
