YJJ PMS6003 Лазерный датчик пыли PM2.5 PM10 UART Цифровой модуль обнаружения твердых частиц

Описание продукта:

YJJ PMS6003 Лазерный датчик пыли PM2.5 PM10 UART Дигитальный модуль обнаружения частиц

Особенности:

I. Введение продукта

PMS6003 - это двойной лазерный калибровочный датчик пыли шестого поколения с корпусом из металлического алюминия.чрезвычайно низкий длительный дрейф, и выход серийного порта TTL-UART, способный отображать множественные количества частиц размером с частицы, концентрации PM1.0/PM2.5/PM10. По сравнению с PMS1003/3003,он предлагает значительно улучшенную стабильность и продолжительность жизни, что делает его подходящим для разработки оборудования для длительного онлайн-мониторинга качества воздуха промышленного класса.

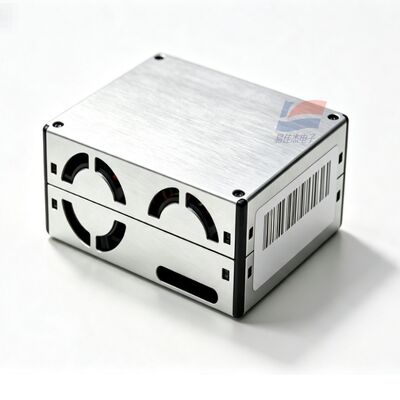

Датчик PMS6003

II. Полные технические параметры

Принцип обнаружения: двойная лазерная дисперсия Ми, взаимная калибровка двух оптических путей

Разрешение размеров частиц: 0,3 - 1,0 мкм, 1,0 - 2,5 мкм, 2,5 - 10 мкм

Эффективность подсчета частиц: 50% @ 0,3 мкм; 98% ≥ 0,5 мкм

Нормальный диапазон PM2,5: 0 - 500 мкг/м3

ПМ2,5 Диапазон перегрузки: ≥ 1000 мкг/м3

Разрешение концентрации: 1 мкг/м3

Точность измерения: 0-100 μg/m3: ± 10 μg/m3; 100-500 μg/m3: ± 10% FS

Продолжительность однократного отбора проб: < 1 с; стабильная реакция системы ≤ 10 с

Объем воздушного потока для отбора проб: 0,1 л/мин

Напряжение питания: постоянный ток 4,5 - 5,5 В, стандартный 5 В

Нормальный рабочий ток: ≤ 100mA

Текущий режим ожидания: ≤ 2mA

Коммуникационный интерфейс: TTL-UART, скорость передачи 9600, уровень 3.3V, поддерживает активную загрузку, пассивный режим запроса

Рабочая температура: -10°C ~ +60°C

Температура хранения: -40°C ~ +85°C

Применимая влажность: 0 - 95% RH (без конденсации)

Материал корпуса: металлический экранированный корпус

Общий размер: 50 × 38 × 21 мм (объем меньше PMS1003/3003)

Средний срок службы без ошибок: ≥ 10 лет (двойной срок службы лазера)

III. 8-принтовый пиноут

VCC: 5В питание

GND: наземный

SET: Mode Pin; Высокий уровень = непрерывное отбор проб, низкий уровень = спальное энергосбережение

RXD: прием серийного порта датчика

TXD: передача серийного порта датчика

RESET: низкоуровневая сброс оборудования

7 - 8. Запасные булавки NC

IV. Основные преимущества продукции

Двойная лазерная калибровка оптического пути, подавление дрейфа лазера старения, чрезвычайно длинный срок службы

Миниатюрный металлический корпус, превосходные антиэлектромагнитные помехи и устойчивость к давлению нефтяного дыма и водяного пара по сравнению с предыдущей моделью

Низкое потребление энергии в режиме сна, подходящее для портативных детекторов, работающих на литийных батареях

Выводит как данные о числе необработанных частиц, так и данные о концентрации ТМ, калиброванные CF

Высокая последовательность заводской калибровки, отсутствие необходимости в вторичной калибровке для больших количеств оборудования

V. Цели промышленного применения

Система свежего воздуха, высококачественный очиститель воздуха, центральный кондиционерный канал для мониторинга частиц

Коммерческий прибор для обнаружения воздуха в помещении, устройство сигнализации от PM2,5 в помещении

Онлайн-мониторинг пыли на стройплощадке, мастерская, завод, терминал мониторинга пыли в туннеле

Прибор для мониторинга воздуха, установленный на транспортном средстве, станция зарядки, шкаф управления электричеством, мониторинг окружающей среды в теплице

Интеллектуальный дом IoT, система автоматического управления вентиляцией зданий, портативное наружное оборудование для обнаружения окружающей среды
