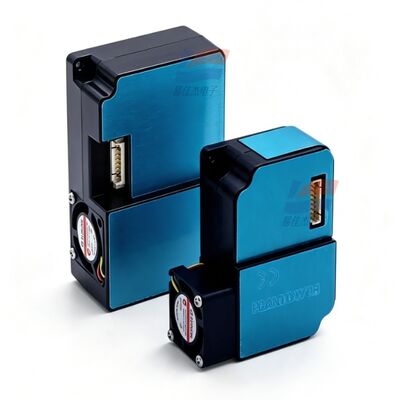

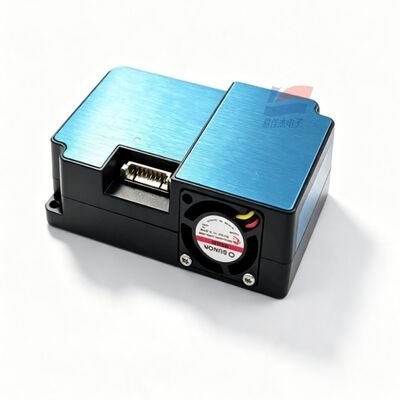

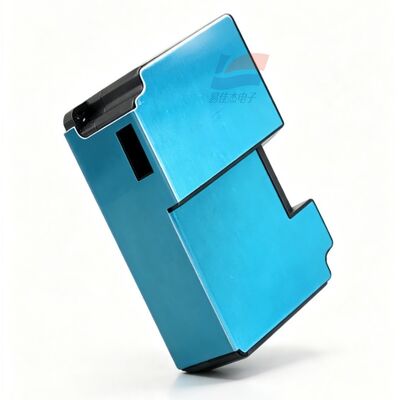

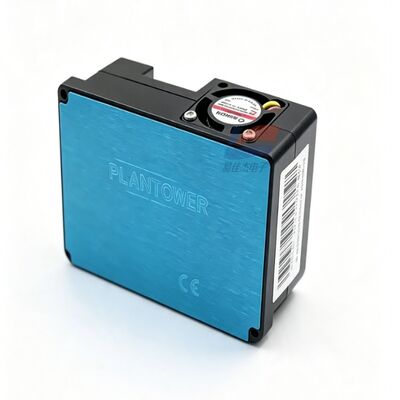

YJJ PMS1003 Лазерный датчик пыли PM2.5 PM10 UART Цифровой модуль обнаружения частиц воздуха

Описание продукта:

YJJ PMS1003 Лазерный датчик пыли PM2.5 PM10 с UART цифровым модулем обнаружения частиц воздуха

Особенности:

I. Введение в продукт

PMS1003 - это датчик твердых частиц общего назначения, использующий метод лазерного рассеяния, оснащенный миниатюрным вентилятором для забора и отбора проб, с цифровым выходом TTL-UART. Он может одновременно определять пыль в нескольких диапазонах размеров частиц от 0,3 до 10 мкм и выводить концентрации PM1.0/PM2.5/PM10. В основном используется в приборах для обнаружения воздуха, очистителях и оборудовании для мониторинга окружающей среды.

II. Подробные технические параметры

Таблица

Элемент параметра Спецификация Параметры

Принцип обнаружения Лазерное рассеяние Ми

Диапазоны размеров обнаруживаемых частиц 0,3 - 1,0 мкм, 1,0 - 2,5 мкм, 2,5 - 10 мкм

Эффективность подсчета 50% при 0,3 мкм; 98% >= 0,5 мкм

Эффективный диапазон измерения PM2.5 0 - 500 мкг/м³

Диапазон измерения перегрузки PM2.5 До >= 1000 мкг/м³

Разрешение концентрации 1 мкг/м³

Ошибка измерения 0 - 100 мкг/м³: ± 10 мкг/м³; 100 - 500 мкг/м³: ± 10% от полной шкалы

Время отклика на одиночный отбор проб < 1с; Общее стабильное время отклика ≤ 10сСтандартный объем воздуха для отбора проб 0,1 л

Напряжение питания DC 4,5 - 5,5 В, типичное 5 В

Потребляемый ток ≤ 100 мА

Ток в режиме ожидания (сна) ≤ 200 мкА

Интерфейс связи TTL-UART (уровень 3,3 В), переключение режимов сна/непрерывного отбора проб

Диапазон рабочих температур -10°C ~ +60°C

Диапазон рабочей влажности 0 - 95% относительной влажности, без конденсации

Диапазон температур хранения -40°C ~ +85°C

Общие размеры 65 × 42,3 × 23 мм

Среднее время между отказами >= 3 года

III. Функции выводов

VCC - Источник питания 5 В

GND - Земля

SET - Вывод режима; Высокий уровень для непрерывного отбора проб, низкий уровень для сна и энергосбережения RXD

TXD (передача/прием последовательного порта 3,3 В)

RESET - вывод сброса

IV. Основные преимущества продукта

Встроенный вентилятор для активного забора воздуха, быстрый отклик на обнаружение

Вывод количества пыли по нескольким размерам частиц, массовой концентрации PM1.0/PM2.5/PM10

Поддержка режима сна и низкого энергопотребления, совместимость с устройствами с батарейным питанием

Последовательный порт TTL напрямую подключается к микроконтроллеру, простота разработки

V. Назначение в промышленности

Бытовые очистители воздуха, зонды для мониторинга пыли в системах свежего воздуха

Детекторы качества воздуха в помещении, сигнализаторы PM2.5

Системы умного дома, системы контроля безопасности зданий

Оборудование для простого мониторинга пыли в мастерских и на заводах, строительных площадках

Портативные наружные детекторы окружающей среды, терминалы мониторинга окружающей среды

Зарядные станции, шкафы управления, обнаружение воздуха на животноводческих фермах

Спецификации:

Диапазон размеров обнаруживаемых частиц
