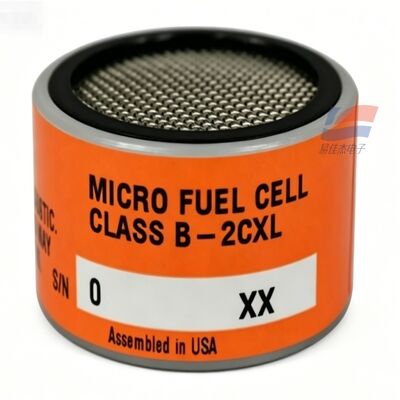

YJJ C06689-B2CXL Класс B-2CXL Сверхнизкоконцентрационный датчик кислорода 0-1ppm O2 Производство полупроводниковых пластин

Описание продукта:

YJJ C06689-B2CXL класса B-2CXL Сверхнизкоконцентрационный кислородный датчик для производства полупроводниковых вафелей O2 с концентрацией 0-1ppm

Особенности:

I. Основная информация о продукте

Бренд: Teledyne Analytical Instruments (США)

Номер оригинальной части: C06689-B2CXL, внутренняя модель: КЛАСС B-2CXL

Принцип работы: запечатанный одноразовый микротопливный элемент (электрохимическая кислородная батарея), внутренний 15% электролит KOH, двойная электродная структура,генерация кислорода с выходом линейного токового сигнала с уменьшением окисления

Разграничение позиционирования ядра

B-2C (C06689-B2C): диапазон от 0 до 10 ppm следовых количеств кислорода, универсальный без обнаружения высокочистых газов CO2

B-2CXL: Оптимизированная модель сверхширокого диапазона действия XL, минимальный диапазон 0 ~ 1ppm, специально для мониторинга остаточного кислорода на уровне ppb ультрачистых инертных газов;совместим с анализатором кислорода серии Teledyne INSTATRACE XL

Общность: Строго запрещено длительное использование в газе, содержащем СО2, СО2 не будет вызывать дрейфа и неисправности измерения;Подходит только для инертных / углеводородных процессов без углекислого газа

II. Основные технические спецификации

1Диапазон измерений

Стандартный диапазон измерений: 0 ~ 1 ppm O2 (ультранизкий диапазон, высокая точность уровня ppb)

Нижняя граница обнаружения: стабильное обнаружение остаточного кислорода на уровне ppb, подходящее для строгого контроля чистоты полупроводниковых, фотоэлектрических ультрачистых газов

Сравнение B2C: диапазон B2C 0 ~ 10ppm, B2CXL уменьшает диапазон в 10 раз, улучшает разрешение, подходит для чрезвычайно низких условий кислорода

2Характеристики окружающей среды и электрические характеристики

Рабочая температура: 0°C ~ +50°C

Условия влажности: 0~99% RH, без конденсационной воды, без масляного тумана

Давление: нормальное давление ±10%, отсутствие удара высоким давлением, резкое изменение отрицательного давления

Характеристики выхода: выход линейного тока, специальное сочетание с Teledyne INSTATRACE XL, анализатором кислорода серии 3110XL, специальное сотовое соединение, не может быть напрямую сварлено на штифты

T90 Время отклика: 35~40 секунд, отклонение от сигналов кислорода минимально, долгосрочный онлайн-мониторинг стабилен.

Точность: ошибка полной шкалы < ± 2%, годовая ослабление сигнала < 5%

3Продолжительность службы и гарантия

Оригинальная гарантия: 6 месяцев

Регулярный срок службы: условия высокой чистоты азота / аргона / гелия 9 ~ 12 месяцев; частый контакт с воздухом, высокой кислородной средой значительно сократит срок службы

Условия хранения: Оригинальный герметичный пакет из алюминиевой фольги, защищенный от света, хранится при комнатной температуре, срок годности хранится не открытым 6 месяцев; после открытияЭлектролит продолжает распадаться, нужно использовать его на машине как можно скорее

Структура: одноразовая герметичная упаковка, без обслуживания, истощение электролитов не может быть регенерировано, прямая общая замена

III. Основные характеристики продукта

Эксклюзивная оптимизация анализатора XL: специально калиброванная для анализатора кислорода серии Teledyne INSTATRACE XL, с предельно низким диапазоном 0 ~ 1ppm, разрешение намного превышает стандартную модель B2C;

Специфические условия работы без углекислого газа: стабильная в нулевой точке в среде без углекислого газа, без дрейфа, решает проблему искажений в обычных датчиках для обнаружения следов кислорода в инертных газах высокой чистоты;

Ультравысокая точность уровня ppb: может улавливать чрезвычайно малый остаточный кислород, отвечает стандартам контроля качества ультрачистых газов в полупроводниковой, литийной батарее, фотоэлектрической промышленности;

Оригинальный американский импорт, стандартизированный интерфейс сокета, быстрая замена на месте, не требуется сложная калибровка;

Запечатанная структура без обслуживания, без необходимости пополнения воды, без регулярной повторной ликвидации, снижает затраты на эксплуатацию и обслуживание.

IV. Сценарии применения в промышленности (основное использование)

1Производство полупроводниковых пластин (основное применение)

Отслеживание содержания кислорода в режиме онлайн высокочистого азота, аргона, гелия, газа-носителя / газа очистки на уровне ppb; Диффузия пластин, гравирование, упаковка,и фильтрационная отложения печи инертный защитный газ остаточного кислорода мониторинга для предотвращения окисления чипа и отброса;

Производство и обнаружение чистоты заполнения специальных редких газов (неон, криптон, ксенон) для электроники.

2Литийные батареи / фотоэлектрическая новая энергетика

Контроль в режиме реального времени остатков кислорода в кабине защиты от азота в литийных батареях, вакуумной пекарне и мастерской по формированию сверхнизкого остатка кислорода;

Силициевые пластинки для синтерации и фотоэлектрического покрытия оборудования инертные циркуляционные трубопроводы следы кислородных примеси анализ.

3Специальная высокочистая газовая промышленность

Контроль загрязнений кислородом в высокочистых источниках водорода, этилена, ацетилена и метана промышленного газа;

Основные элементы датчиков лабораторного ультрачистого защитного газа и хроматографического оборудования для обнаружения чистоты носителя газа.

4Тепловая обработка и химическая промышленность

Металлическая отжига, карбурирующая печь, без углекислого газа, инертный защитный газ с очень низким остаточным содержанием кислорода;

Газ нефтехимического синтеза, трубопроводы без углекислого газа проводят онлайн-анализ загрязнений кислородом.

5. Приборы для приборов

Портативные / настольные анализаторы кислорода серии Teledyne INSTATRACE XL, 3110XL оснащены оригинальными заводскими датчиками.
