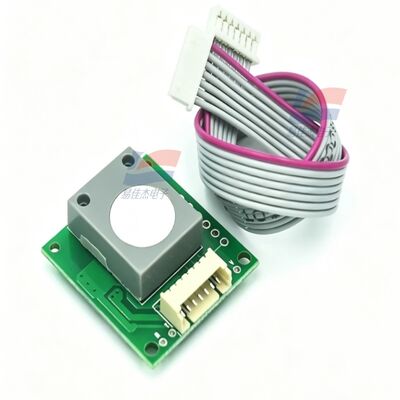

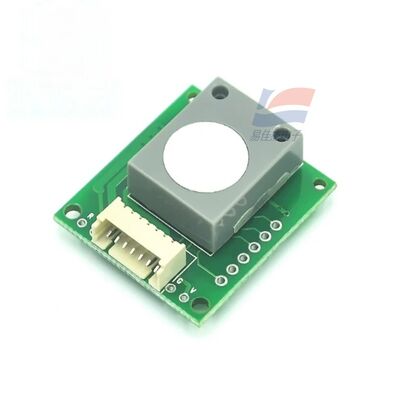

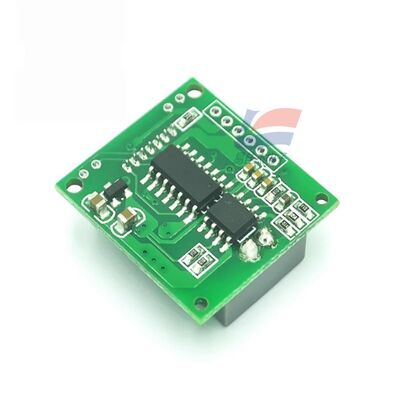

YJJ ZE08-CH2O Модуль электрохимического датчика формальдегида 0-5ppm для умной бытовой техники

Описание продукта:

YJJ ZE08-CH2O Модуль электрохимического датчика формальдегида 0-5ppm для умной бытовой техники

Функции:

I. Основное введение

Модель: ZE08-CH₂O

Объект обнаружения: Формальдегид (HCHO)

Принцип: трехэлектродная электрохимия, встроенная схема формирования сигнала + схема температурной компенсации, откалибрована на заводе, напрямую выводит цифровые/аналоговые сигналы, нет необходимости во внешнем операционном усилителе; компактный по размеру, подходит для умного дома и воздушного оборудования, Zhengzhou Weisheng Electric... .

II. Основные электрические параметры и параметры обнаружения

1. Показатели эффективности газа

Диапазон измерения: 0–5 ppm

Разрешение: ≤ 0,01 ppm

Типичная точность: ±5% полной шкалы

Время отклика T90: ≤ 60 с

Время восстановления: ≤ 60 с

Время стабильности предварительного нагрева: ≤ 3 мин.

Линейность: Полномасштабный линейный выход

Газы, создающие помехи: Алкоголь, CO и летучие органические вещества могут вызывать небольшие перекрестные помехи при высоких концентрациях. Растворители высокой концентрации сокращают срок службы. Чжэнчжоу Вэйшэн Электрик...

2. Источник питания и выходной сигнал

Напряжение источника питания: 3,7–5,5 В постоянного тока (широкая совместимость по напряжению: литиевая батарея 3,7 В / материнская плата 5 В), до 9 В, с защитой от обратного подключения

Потребляемая мощность: < 100 мВт, низкое энергопотребление подходит для портативных устройств с батарейным питанием.

Доступ к трем выходным каналам возможен одновременно:

Аналоговое напряжение ЦАП: 0,4–2,0 В, линейно соответствует 0–5 ppm

UART TTL 3,3 В: скорость передачи данных 9600 бод, двойной режим активной отчетности/запроса, непосредственное считывание значений концентрации

Импульсный выход ШИМ: концентрация, соответствующая рабочему циклу, простое приобретение однокристального микроконтроллера Zhengzhou Weisheng Electric...

Размер: 23×25×4,4 мм, ультратонкий модуль для поверхностного монтажа.

3. Параметры адаптации к окружающей среде

Рабочая температура: 0 ℃ - 50 ℃

Рабочая влажность: 15–90 % относительной влажности, без конденсации.

Температура и влажность хранения: 0 ℃ - 50 ℃, в сухом и защищенном от света месте.

Давление воздуха: Стандартное атмосферное давление 800–1200 мбар, универсальное.

4. Срок службы и стабильность

Теоретический срок службы в чистом помещении при нормальной температуре: 5 лет; в средах с множественным курением, алкоголем и высоким содержанием летучих органических соединений примерно 2 года

Встроенная температурная компенсация ATC, небольшой дрейф, низкий долговременный дрейф нуля nexisense...

III. Основные преимущества продукта

Встроенный калибровочный модуль: встроенный электрохимический датчик + схема усиления, готовые к использованию сразу после получения, что устраняет необходимость в конструкции формирования сигнала.

Совместимость с несколькими сигналами: аналоговое напряжение, цифровой последовательный порт, три выхода ШИМ, подходят для различных микроконтроллеров, промышленных плат управления, индикаторных приборов.

Сверхвысокое разрешение 0,01 ppm, способное точно контролировать низкую концентрацию формальдегида в помещении (предельное значение национального стандарта в помещении 0,08 ppm)

Ультратонкий небольшой размер, удобный для встраивания в очистители, блоки свежего воздуха, портативные приборы обнаружения.

Низкое энергопотребление, питание от литиевой батареи, что позволяет продлить срок службы батареи портативного устройства.

Встроенная защита от обратного подключения, снижающая риск ошибок при разработке оборудования.

IV. Основные сценарии применения

1. Умная бытовая техника (основная категория)

Очистители воздуха: обнаружение формальдегида в режиме реального времени, автоматическая регулировка уровня очистки.

Новые вентиляторы/цельнотеплообменники: формальдегид вызывает увеличение объема вентиляционного воздуха

Центральное кондиционирование, вентиляционные каналы: связь контроля качества воздуха в помещении

Интеллектуальные приборы обнаружения воздуха, настольные панели отображения качества воздуха

2. Портативные приборы обнаружения

Ручные приборы для обнаружения формальдегида, инструменты для измерения качества воздуха в помещениях для строительных площадок

Портативные приборы мониторинга окружающей среды с батарейным питанием (в сочетании с многопараметрической интеграцией PM2,5, CO₂, температуры и влажности)

3. Мониторинг коммерческой внутренней среды

Система контроля качества воздуха в офисах, гостиницах, школах, торговых центрах

Офис продаж, Терминал экологического мониторинга строительных образцов

Система автоматизации офисных зданий BA, автоматическое управление вентиляцией

4. Инженерное оборудование и оборудование для защиты внутренней среды

Новое украшение дома, крытый формальдегид, онлайн-мониторинг, сигнальное устройство

Лаборатории, небольшие малярные мастерские. Мониторинг утечек низкоконцентрированного формальдегида.

Очистка воздуха в автомобиле, модуль контроля качества воздуха в салоне
