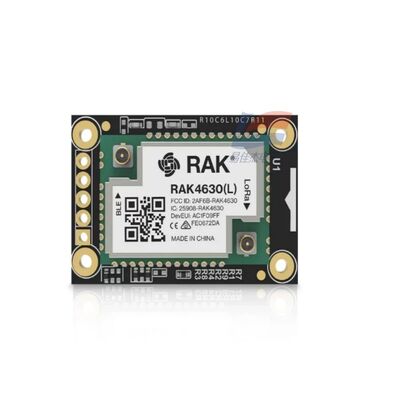

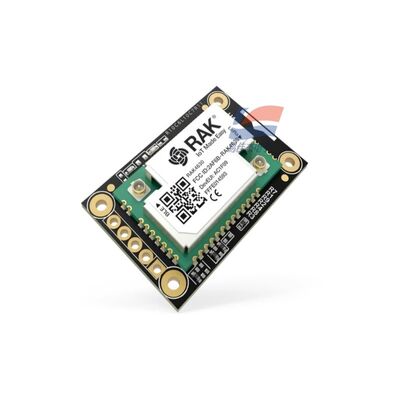

YJJ RAK4631 Nordic NRF52840 BLE Core Module поддерживает LoRa SX1262 для промышленного мониторинга низкой мощности

Описание продукта:

YJJ RAK4631 Nordic NRF52840 Базовый модуль BLE поддерживает LoRa SX1262 для промышленного мониторинга с низким энергопотреблением

Функции:

Двухрежимный базовый модуль RAK4631 WisBlock Полное описание параметров
Расположение модуля: nRF52840 BLE5.0 + SX1262 LoRaWAN, интегрированная основная плата WisBlock, разделенная на стандартную версию RAK4631 (разъем IPEX для внешней антенны) и RAK4631-R (встроенная антенна + прошивка RUI3), аппаратное обеспечение полностью одинаковое, только прошивка другая. РАКпроводные...
1. Главный управляющий микроконтроллер (BLE Core nRF52840)
Ядро: 32-битный ARM Cortex-M4F с аппаратным FPU для операций с плавающей запятой.
Частота: 64 МГц
Память: 1 МБ флэш-памяти + 256 КБ ОЗУ.
Безопасность: встроенный блок шифрования CryptoCell, поддерживает аппаратное шифрование AES, ECDH, SHA и т. д.
Периферийные устройства платы: кварцевый генератор RTC 32,768 кГц, меточная катушка NFC-A, полноскоростное устройство USB2.0/OTG Nordic Sem...
2. Ключевые параметры радио BLE 5.0 (2,4 ГГц)
Стек протоколов: BLE 5.0 (BLE Mesh, большой радиус действия, высокая скорость 2 Мбит/с), NFC-A, совместимый с Zigbee/Thread
Мощность передачи: -20 ~ +4 дБм, регулировка с шагом 4 дБ.
Получение чувствительности:
1 Мбит/с BLE: -95 дБм
Режим дальнего действия 125 кбит/с: -103 дБм
Скорость: 2 Мбит/с/1 Мбит/с/500 кбит/с/125 кбит/с
Антенна:
RAK4631: гнездо для внешней антенны IPEX4 2,4G
RAK4631-R: Встроенная антенна BLE на печатной плате
Типичное энергопотребление BLE:
BLE Broadcast TX (0 дБм): ~ 4,8 мА
Резервный прием BLE: ~ 1 мА
Глубокий сон: 2 мкА (вся машина)
3. Параметры радио LoRa SX1262 (суб-ГГц)
Различие версий частотного диапазона:
RAK4631 (L): 433–470 МГц (Китай 433M)
RAK4631(H): 779–923 МГц (EU868/US915/AS923)
Протокол: LoRaWAN 1.0.2/1.0.3, LoRa «точка-точка» P2P
Мощность передачи: максимум в режиме Boost + 22 дБм
Чувствительность приема: от низкой до - 148 дБм, бюджет канала 170 дБ.
Полоса пропускания: 7,8–500 кГц, регулируемая, встроенный кварцевый генератор TCXO с температурной компенсацией (широкая температурная стабильность)
Потребляемая мощность ЛоРа:
22 дБм Передача: ~ 14,5 мА
Получение мониторинга: ~ 14,5 мА
Режим сна такой же, как и у всей машины, 2 мкА
4. Параметры электропитания.
Рабочее напряжение: 2,0 В ~ 3,6 В (система литий-ионного аккумулятора 3,7 В, не может быть напрямую источником питания 5 В)
Рекомендуемый источник питания: литий-ионный аккумулятор 3,3 В/3,7 В (совместим с управлением зарядкой основной платы WisBlock)
Ток сна: типовой 2,0 мкА (время пробуждения по RTC, минимум 1,2 мкА)
Пиковый ток: передача полной мощности LoRa ≈ 14,5 мА, пик BLE < 5 мА
Блок питания расширения базовой платы: базовая плата поддерживает вход Micro USB 5 В, зарядку литий-ионного аккумулятора (максимум 350 мА) V. Аппаратные интерфейсы (подключаются к базе WisBlock)
Последовательный порт: 2 канала UART (поддержка AT-команд, связь с датчиками)
I2C: стандартная шина I2C, совместимая с датчиками температуры и влажности, датчиками кислорода, датчиками давления.
SPI: высокоскоростной SPI (можно подключить к Flash, дисплею)
АЦП: несколько 12-битных аналоговых входов (сбор напряжения батареи, аналоговые датчики)
GPIO: несколько цифровых входов/выходов общего назначения, пробуждение по внешнему прерыванию.
USB: полноскоростной USB Micro-AB, используется для программирования, журналов последовательного порта, OTG
Отладка: интерфейс отладки загрузки SWD.
Расширение NFC: через модуль ввода-вывода, контакты NFC RAKwireles...
VI. Механические размеры и окружающая среда
Размер: 20×30 мм, толщина примерно 3 мм.
Вес: ≈4 г (без антенны)
Крепление: 2 установочных отверстия диаметром 1,5 мм, винты, закрепленные на основании WisBlock.
Рабочая температура: -40℃ ~ +85℃
Температура хранения: -40℃ ~ +85℃
Влажность: 0~95% относительной влажности без конденсации.
VII. Прошивка и метод разработки
RAK4631 (исходная версия): разработка Arduino BSP, PlatformIO, Zephyr RTOS.
RAK4631-R: предустановленная прошивка RUI3 с низким кодом, поддержка AT-команд, вторичная разработка API, BLE/USB/UART могут выдавать AT-команды.
OTA: поддерживает беспроводное обновление BLE, обновление прошивки через USB.
Сертификация: Сертификация соответствия FCC/CE/RoHS RAKwireles...
VIII. Типичные сценарии применения


Технические характеристики:
