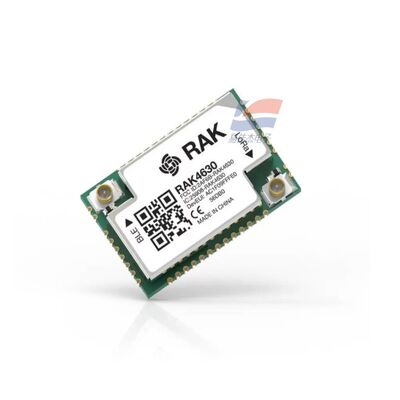

YJJ RAK4630 NRF52840 SX1262 Для LoRaWAN используются модули LoRa+Bluetooth

Описание продукта:

YJJ RAK4630 NRF52840 SX1262 Для LoRaWAN используются модули LoRa+Bluetooth

Особенности:

Основное позиционирование
RAK4630 представляет собой модуль с двумя режимами, установленный на поверхности SMT в стиле штамповки, с внутренним nRF52840 (главным управляющим устройством BLE5.0) + радио SX1262 LoRa;
RAK4631 - это готовая плата с базой, а основной чип - RAK4630. .
Предварительно установленная прошивка RUI3 AT поддерживает серийный порт / Bluetooth Low Energy (BLE) для отправки команд AT без необходимости сложной компиляции и разработки.
1Главное управление MCU (BLE ядро nRF52840)
Ядро: 32-разрядный ARM Cortex-M4F, с аппаратным FPU для операций с плавающей запятой
Частота: 64 MHz
Хранилище: 1 МБ Флэш + 256 КБ ОЗУ
Безопасность: аппаратное обеспечение CryptoCell с шифрованием AES/ECDH/SHA
Периферийные устройства: 32,768 кГц RTC, NFC-A катушка, полноскоростной USB2.0
2. BLE 5.0 Bluetooth Радио параметры (2,4 ГГц)
Стандарт протокола: BLE5.0, поддерживает BLE Mesh, Long Range (дальний расстояние), высокую скорость 2Mbps, NFC-A
Диапазон частот: 2402 ~ 2480 МГц
Мощность передачи: -20dBm ~ +4dBm, с регулировкой шага 4dB
Чувствительность приема:
1 Мбит/с: -95 дБм
Режим дальнего действия 125 кбит/с: -103 дБм
Скоростные передачи: 2 Мбит / 1 Мбит / 500 Кбит / 125 Кбит
Интерфейс антенны: двойные розетки IPEX4 (независимая антенна BLE, независимая антенна LoRa, импеданс 50Ω)
Типичное потребление энергии BLE
Трансляция TX (0dBm) ≈ 4,8mA
Прием в режиме ожидания ≈ 1mA
Глубокий сон всего устройства 2.0 ~ 4.23μA (RTC пробуждение)
3. SX1262 Радио LoRa (долгое расстояние под ГГц)
Разница между групповыми версиями
RAK4630 (L): 433~470 МГц (внутренний CN470)
RAK4630 ((H): 779 ~ 923 МГц (EU868/US915/AS923)
Протокол: LoRaWAN 1.0.3, LoRa P2P точка-точка
Мощность передачи: увеличение до + 22 дБм
Чувствительность приема: минимум - 148 dBm, общий бюджет связи 170 dB
Пропускная способность: регулируемая от 7,8 кГц до 500 кГц, с встроенным высокоточным температурно-компенсируемым кристаллическим осциллятором TCXO
Потребление энергии LoRa: передача полной мощности ≈ 14,5mA, непрерывный прием ≈ 14,5mA
4. Параметры электроснабжения
Рабочее напряжение: 2,0V ~ 3,6V (система литийных батарей 3,7V, прямое питание 5V)
Рекомендуемое питание: 3,3 Вт LDO / 3,7 Вт литийная батарея
Ток спящего: типичный 4,23μA, минимум 2,0μA (пробуждение RTC).
Пиковый ток: передача полной мощности LoRa ≈ 14,5mA, пик BLE < 5mA
USB: VBUS 5V только для программирования, отладки питания, не для долгосрочного питания всего устройства
5. Аппаратные интерфейсы (44Pin Stamps)
Серийный порт: 2 аппаратных UART (команды AT, связь с датчиками)
I2C: 2 группы I2C, совместимые с датчиком кислорода LOX-02, датчиком давления MPXHZ6115
SPI: высокоскоростной SPI (внешний флеш, дисплей)
ADC: 3 12-битных аналоговых входа (напряжение батареи, сбор аналоговых датчиков)
GPIO: 8 IO общего назначения, поддерживает внешнее прерывание пробуждения
USB: Micro USB сигналная панель
NFC: вывод на выходе
Отладка: интерфейс отладки загрузки SWD
6Механические измерения и окружающая среда
Форма: Модуль установки на поверхности штампов SMT Размеры: 15 mm × 23 mm × 3 mm
Штифты: 44-штифтовые почтовые прокладки, сварка поверхностного монтажа
Рабочая температура: -40°C ~ +85°C
Температура хранения: -40°C ~ +85°C
Влажность воздуха: 0 - 95% RH, без конденсации
VIII. Фирм-программ и разработка
Программное обеспечение по умолчанию: RUI3, полнофункциональный набор инструкций AT (можно отправить UART/BLE/USB)
Вторичная разработка: поддерживает API Arduino, PlatformIO, RUI3 для пользовательского прошивки
Обновление OTA: беспроводная OTA BLE, локальное запись USB
Сертификация: CE, FCC, RoHS, KC соответствие
Типичные приложения
Батарейные сенсорные узлы (в сочетании с датчиками кислорода / давления), сельскохозяйственный мониторинг парниковых газов, промышленный сбор низкой мощности, портативные портативные устройства,Местная конфигурация мобильного телефона BLE + загрузка LoRa на большие расстояния, IoT низкомощный подузловой шлюз
