YJJ RAK5146 Модуль концентратора PiHAT, подходящий для LoRaWAN для сбора данных датчиков

Описание продукта:

YJJ RAK5146 Модуль концентратора PiHAT, подходящий для LoRaWAN для сбора данных датчиков

Особенности:

I. Список компонентов
Стандартный комплект включает:

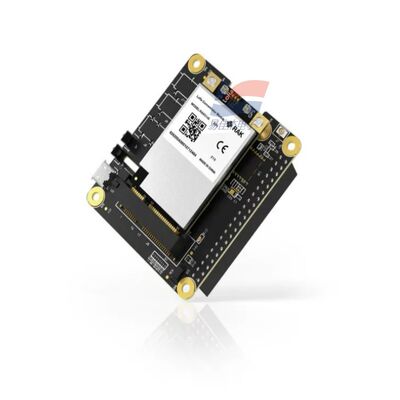

RAK5146 mPCIe LoRa концентраторный модуль (SX1303 базовая полоса)

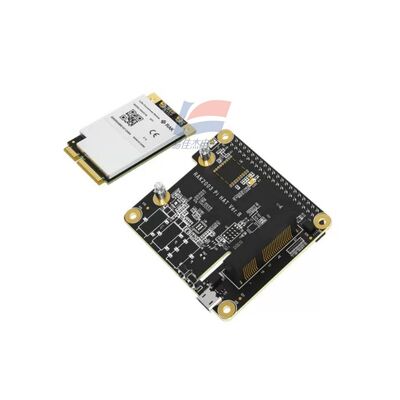

RAK2287/RAK5146 PiHAT адаптерная плата (Raspberry Pi 40Pin HAT)
Встроенная антенна MHF LoRa
Антенна GPS MHF (с включенной версией GPS)
Медные столбы, набор для крепления винтов
II. Аппаратные параметры платы адаптера PiHAT
1Совместимые модели Raspberry Pi
Raspberry Pi 3B+/4B (40pin стандартный заголовок пин), не совместим с Pi Zero/5 (распределение питания / разница пин)
2Интерфейсы и источники питания
Женский разъем: 40pin Pi стандартный GPIO
Слот: 52pin Mini PCIe (прямая вставка для модуля RAK5146)
Преобразование мощности: встроенный DC-DC, Raspberry Pi 5V вход на 3,3V для концентраторного модуля
Коммуникационные связи: SPI (передача данных), UART (серийный порт GPS), GPIO (управление перезагрузкой / режимом ожидания, синхронизация времени PPS)
3Механические характеристики
Размер: 65 мм × 55 мм × 18 мм
Вес: 22,7 г.
Установка: 4 медных столба, наложенные на Raspberry Pi
III. Параметры модуля концентратора RAK5146 SX1303
1Радиокорреспондент.
Главный чип: Semtech SX1303 LoRa шлюзовой базовой полосы + 2 части SX1250 RF фронт-энда
Способность демодуляции канала:
Детектор пакетов LoRa 8×8 каналов
8 каналов SF5~SF12 демодуляции, 8 каналов SF5~SF10 демодуляции
1 высокоскоростная демодуляция LoRa (125/250/500 кГц) + 1 демодуляция FSK
Параллельная демодуляция до 16 пакетов данных терминала одновременно
2. РЧ производительность
Мощность передачи: максимум 27 дБм
Чувствительность приема: -139dBm @ SF12, BW125kHz
Поддерживает глобальные диапазоны частот (выберите соответствующую версию при заказе):
CN470 (внутренние 433/470), EU868, US915, AS923, AU915, KR920, IN865, RU864
Интерфейс антенны: 2 розетки UFL/MHF (антенна LoRa + антенна GPS)
Факультативные функции: мониторинг каналов LBT, высокоточный мелкий часовой знак
3. GPS (необязательная версия)
Встроенный ZOE-M8Q многорежимный GNSS, выходный импульс PPS в секунду для синхронизации времени и позиционирования шлюза
4. Электрическое питание
Напряжение модуля: 3,0V ~ 3,6V (типично 3,3V)
Потребление энергии при передаче: 510 ~ 515mA
Потребление электроэнергии при приеме в режиме ожидания: 70~100mA
Рабочая температура: -40°C ~ +85°C
5. Интерфейс связи
Набор совместим с PiHAT для интерфейса SPI; также доступна версия USB RAK5146 для выбора
6Форма
Размер стандартной карты Mini PCIe, толщина 5,5 мм
IV. Развертывание программного обеспечения и шлюзов
Официальное предварительно скомпилированное изображение: На основе системы Raspbian, встроенный LoRa Packet Forwarder
Интеграционная платформа: ChirpStack, TTN/TTI, Cloud LoRa, Huawei Cloud IoT и т. д. Стандартные серверы LoRaWAN Способ развертывания: запись изображения на SD-карту,SSH вход для настройки частотной полосы и адреса сервера
Синхронизация времени: аппаратное время GPS PPS, отсутствие GPS, использование сетевого NTP для синхронизации
V. Типичные сценарии применения
Парк / теплица / заводская зона LoRaWAN локальный шлюз
Сбор данных с датчиков (в паре с узлами RAK4630/4631)
