Оценочная плата YJJ WisLink PLC LX200V30 Модуль связи по линии электропередачи (ПЛК) для гибридных сетей ПЛК + LoRa

Описание продукта:

Оценочная плата YJJ WisLink PLC LX200V30 — модуль Power Line Communication (PLC) для гибридной сети ПЛК + LoRa

Функции:

I. Обзор продукта
1. Базовый модуль LX200V30
SoC основного управления: Qualcomm QCA7420 Несущая микросхема широкополосной линии электропередачи
Метод модуляции: мультиплексирование с ортогональным частотным разделением OFDM
Стандартный протокол: IEEE1901, HomePlug AV Международный универсальный широкополосный стандарт ПЛК
Среда передачи: линия электропередачи, витая пара, коаксиальный кабель, все три среды совместимы.

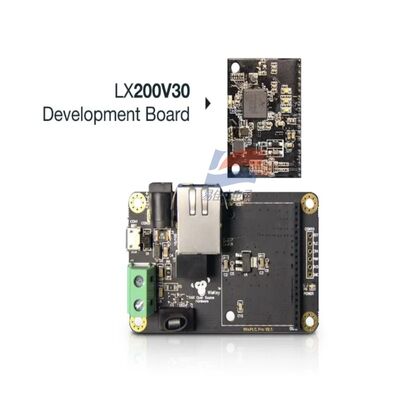

Companion EVB: оценочная плата WisPLC PRO (LX200V30 EVB), используемая для быстрого тестирования, разработки прототипов и проверки решения.
II. Параметры радиочастотных и коммуникационных характеристик
Скорость физического уровня
Максимальная скорость PHY: 500 Мбит/с; Фактическая пропускная способность бизнеса примерно 400–460 Мбит/с (RAKwireles...)
Диапазон рабочих частот
2 ~ 68 МГц (совместим с диапазоном проводного телевидения CATV, без помех); Обычно рекомендуется 2~30 МГц для уменьшения помех (Rakwireles...)
Расстояние передачи (идеальная среда проводки)
Линия электропередачи переменного тока: максимум 300 м.
Витая пара (телефонная линия/сетевой кабель): максимум 600 м
Коаксиальный кабель: максимум 2000 м (RAKwireles...)
Возможность настройки сети
В одной сети можно установить до 7 модулей LX200V30, автоматическое объединение в сеть, готовность к включению без конфигурации
Шифрование безопасности
Встроенное 128-битное аппаратное шифрование AES для предотвращения перехвата и фальсификации данных (RAKwireles...)
Защита от помех
Электромагнитная совместимость промышленного класса C4, совместимость с преобразователями частоты, сварочными аппаратами, двигателями и т. д. Сценарии источников питания с сильным шумом; Низкий джиттер задержки < 1,8 мс
III. Характеристики аппаратного модуля (модуль LX200V30)
Размер: 40 мм × 30 мм, стандартный модуль штемпельного штифта.
Интерфейсная шина
Интерфейс MII Ethernet (подключение к MCU/PHY)
Стандартный разъем 2,54 мм для источника питания, GPIO, индикатора состояния
Требования к источнику питания (со стороны модуля)
Двойной источник питания: 3,3 В постоянного тока (ядро чипа) + 12 В постоянного тока (трансформатор линейного привода ПЛК), оба должны быть запитаны одновременно
Индикатор состояния GPIO
PWR: индикатор питания
ETH: соединение Ethernet/мигание данных
ПЛК: соединение с линией электропередачи/мигание данных
Диапазон рабочих температур
Эксплуатация: -40℃ ~ +85℃
Хранение: -40℃ ~ +85℃
Потребляемая мощность
Режим ожидания: примерно 120 мА; Передача при полной нагрузке: 220–280 мА; Высокая нагрузка предлагает добавить радиатор

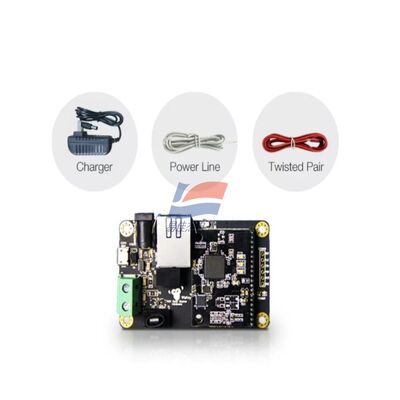

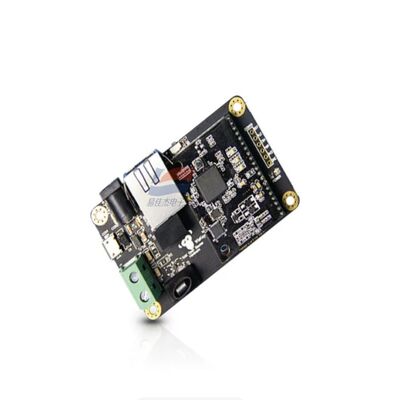

IV. Полная конфигурация оценочной платы LX200V30 EVB (базовая плата WisPLC PRO)

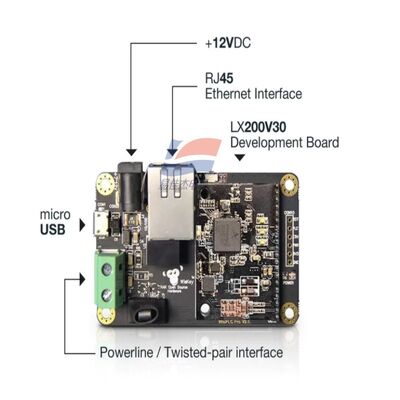

1. Интерфейс источника питания (два метода подачи питания)
Розетка постоянного тока: вход адаптера постоянного тока 12 В (рекомендуется)
Micro USB 5 В: только источник питания для отладки, невозможно управлять полной мощностью ПЛК
Встроенная повышающая схема базовой платы автоматически генерирует двойной источник питания 3,3 В + 12 В, необходимый для модуля.
2. Внешний бизнес-интерфейс
Порт Gigabit Ethernet RJ45: подключение к компьютеру, шлюзу, узлу RAK4630/4631 LoRa.
Зеленый клеммный блок: Выход соединения с линией электропередачи (подключение к сети 220 В / шине постоянного тока низкого напряжения)
Зарезервированная витая пара, гнезда для пайки коаксиального кабеля, возможность непосредственного тестирования передачи мультимедиа
3. Интерфейс отладки
Последовательный порт UART: инструмент командной строки wislink-cli, просмотр качества канала, изменение диапазона частот, обновление прошивки OTA
Dip-переключатель: быстрое переключение диапазона частот ПЛК, сетевой режим
Трехцветный встроенный светодиод: отображение в реальном времени мощности, Ethernet, состояния линии электропередачи.
4. Печатная плата оценочной платы механических размеров: примерно 75 мм × 50 мм, с 4 монтажными крепежными отверстиями размером Φ3.
Типичные сценарии применения
Промышленная площадка: замените исходные силовые кабели сетевыми кабелями и используйте гибридную сеть ПЛК + LoRa (со шлюзом RAK4630/RAK5146).
Фотоэлектрическая/зарядная станция: высокоскоростная передача данных по шине постоянного тока.
Мониторинг безопасности: используйте электроэнергию здания для передачи видео с камер высокой четкости.
Умные здания, энергетический мониторинг, интеллектуальные счетчики, сети медицинского оборудования
Разработка прототипа оборудования: Быстрая проверка решений связи по линиям электропередачи с использованием оценочной платы EVB
