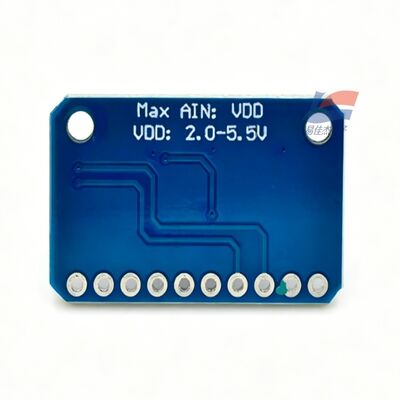

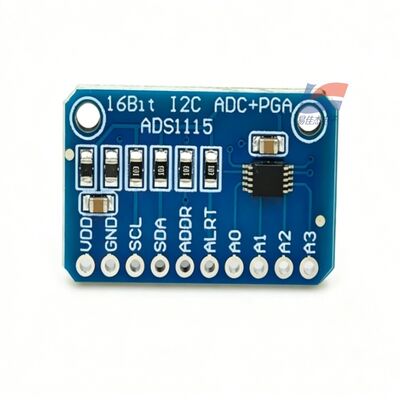

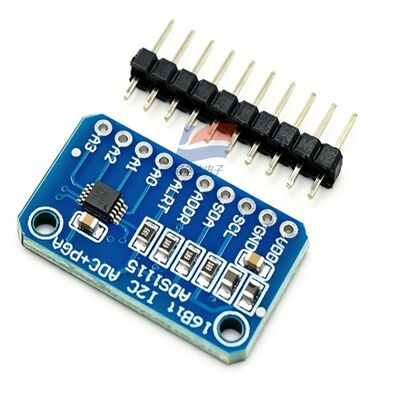

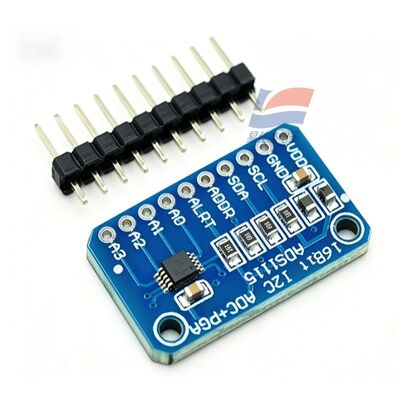

YJJ ADS1115 16-битный высокоточный аналого-цифровой преобразователь АЦП Модуль макетной платы 4 канала

Описание продукта:

YJJ ADS1115 16-битный высокоточный аналогово-цифровой преобразователь ADC Development Board Модуль 4 каналов

Особенности:

Разрешение: 16 бит, без потери данных
Минимальное напряжение LSB (PGA = 16, FS = ±0,256V): 8μV
Нелинейность интеграла INL: ±0,5 LSB
Коэффициент отклонения CMRR общего режима: DC типичный 100dB, частота сети 50/60Hz 105dB (режим 8SPS с низкой скоростью)
Сдвиг температуры при увеличении: 5 ~ 7 ppm/°C
Встроенная внутренняя ссылка с низким дрейфом, отсутствует необходимость в внешнем источнике ссылки
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (по умолчанию) / 250 SPS / 475 SPS / 860 SPS (максимум)
Низкая скорость 8SPS: оптимальная для подавления шума сети
Высокая скорость 860SPS: быстрое динамическое захват сигналов
VIII. Параметры электроснабжения
Напряжение питания (аналоговое/цифровое одно и то же напряжение): 2,0V ~ 5,5V, совместимое с 3,3V/5V микроконтроллерами
Рабочий ток:
Режим непрерывного преобразования: типичный 150μA
Режим спящего режима однократного преобразования: автоматическое отключение при завершении преобразования, чрезвычайно низкое среднее потребление энергии всего устройства
Типичное потребление энергии: 0,3 мВт
Диапазон входного аналогового напряжения: 0V ~ VDD (однокончательный)
IX. Цифровой интерфейс I2C
Стандартная I2C совместимая, максимальная частота 400 кГц
4 аппаратно-выбираемые адреса (привод ADDR подключен к коммутатору VDD/GND/SDA/SCL), до 4 чипов ADS1115 могут быть подключены к одной шине
Встроенный цифровой сравнитель: регулируемый верхний и нижний пороги, выход ALERT пин прерывать, пробудить MCU при сверхнапряжении/ниженапряжении триггер
X. Размер упаковки (3 основных типа поверхностного монтажа)
X2QFN-10 (IRUGR): 2,0 мм × 1,5 мм × 0,4 мм, сверхнебольшой объем, носимый / микросенсор
SOT-10 (DYN): 2,9 мм × 2,8 мм × 0,6 мм, общая поверхность
VSSOP-10 (IDGSR): 3,0 мм × 4,9 мм, удобно для ручной паяния
XII. Окружающая среда
Рабочая температура: -40°C ~ +125°C
Температура хранения: -60°C ~ +150°C
Влажность воздуха: 0~95% RH, без конденсации
Соответствует требованиям RoHS
XIII. Ключевые встроенные функции
Внутренняя высокоточная ориентировательная напряженность
Внутренний часовой осциллятор, не требуется внешний кристалл
Программируемая придача PGA, охватывающая микровольт до 5 В широкого сигнала
Мультиплексер MUX с аналогом на 4 канала
Цифровой сравнитель напряжения + выход прерывания
Однообразный режим энергосбережения с конверсией, предпочтительный для узлов, работающих на батареях
