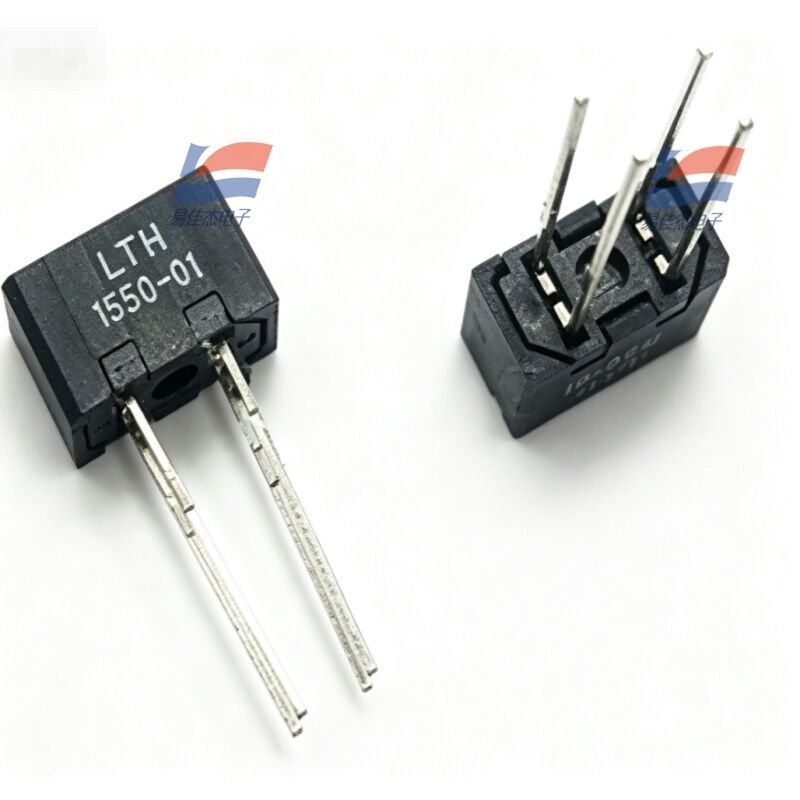

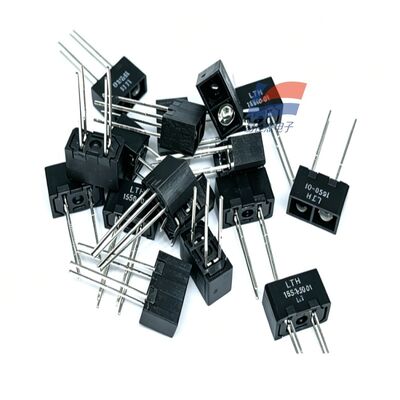

YJJ LTH-1550-01 фотоэлектрический датчик фотоэлектрический переключатель рефлекторный фотоэлектрический переключатель

Описание продукта:

Фотоэлектрический датчик YJJ LTH-1550-01 — фотоэлектрический переключатель — отражающий фотоэлектрический переключатель — используется в автоматизированном оборудовании

Функции:

I. Основная информация о продукте
Бренд: LITEON (оригинальная фабрика в Тайване)
Модель: LTH-1550-01
Тип: Светоотражающий фотоэлектрический датчик (Отражающий фотоэлектрический прерыватель)
Упаковка: DIP4, 4-контактный разъем для поверхностного монтажа, стандартный шаг 2,54 мм.
Стандартное расстояние срабатывания: 3,81 мм (оптимальный диапазон обнаружения)
Сертификация: Соответствует экологическим стандартам RoHS, подходит для промышленной/бытовой электроники.
II. Принцип внутренней структуры
Объединение двух компонентов в одном блоке:
Инфракрасный светодиод с длиной волны 940 нм (излучающий инфракрасный свет)
Фототранзистор NPN (принимающий отраженный инфракрасный свет)
Выпускные и приемные окна расположены в одном направлении и рядом. Когда объект попадает в диапазон обнаружения 3,81 мм, инфракрасный свет отражается на приемную трубку, транзистор проводит, уровень изменяется, обеспечивая бесконтактное обнаружение присутствия. Черный корпус имеет затеняющую структуру, устойчивую к рассеянному свету окружающей среды.
III. Основные электрические параметры
Ограничение номинальных значений
Стол
Спецификация параметров
Прямой ток светодиода, если максимум 60 мА
Светодиод обратного напряжения VR 5 В
Прямое падение напряжения светодиода Vf, типичное 1,2 В
Ток коллектора фототранзистора Ic максимум 20 мА
Напряжение коллектор-эмиттер Vceo 30В
Рабочая температура -25℃ ~ +85℃
Температура хранения -55℃ ~ +110℃
Электрические характеристики
Текущий коэффициент передачи CTR: 50% ~ 600%
Быстрая скорость отклика, подходит для высокоскоростного подсчета и определения положения.
Выход с разомкнутым контуром коллектора NPN, может быть напрямую соединен с однокристальным микроконтроллером ввода-вывода.
IV. Определение 4-контактного разъема (печатные символы, вид снизу, контакты слева направо)
Контакт 1: анод светодиода (LED+)
Контакт 2: Катод светодиода (LED-/GND)
Контакт 3: Эмиттер фототранзистора (E, общее заземление)
Контакт 4: Коллектор фототранзистора (C, сигнальный выход)
Простая схема подключения (ESP32/общий однокристальный микроконтроллер)
Светодиод + подключен к резистору ограничения тока 220 Ом до 3,3 В/5 В; Светодиод – подключен к заземлению
Фототранзистор E подключен к заземлению; Коллектор C подключен к входу-выходу с помощью резистора 10 кОм.
Когда объект приближается, IO выдает низкий уровень; ни один объект не высокого уровня
V. Основные преимущества продукта
Встроенная заводская калибровка, нет необходимости в ручной регулировке светового пути, подключи и работай
Никаких механических контактов, срок службы намного превышает срок службы механических микропереключателей.
Компактный размер, поверхностный монтаж на печатную плату, подходит для внутренней установки в небольших устройствах
Черный затеняющий корпус, не срабатывает при внутреннем освещении, слабом естественном освещении.
Широкий температурный диапазон работы, совместимость с промышленным оборудованием, офисным оборудованием, мелкой бытовой техникой.
VI. Типичные сценарии применения
Офисное оборудование: обнаружение бумаги, подсчет бумаги, обнаружение замятия бумаги в принтерах/копировальных машинах.
Оборудование автоматизации: обнаружение присутствия и отсутствия, обнаружение предельного положения небольших сборочных линий.
Интеллектуальное оборудование: обнаружение дверей контейнеров для хранения, обнаружение открытия крышек мусорных баков, простое определение уровня жидкости.
Финансовое оборудование: банкомат, кассовый аппарат, распознавание бумажной валюты, подсчет купюр.
