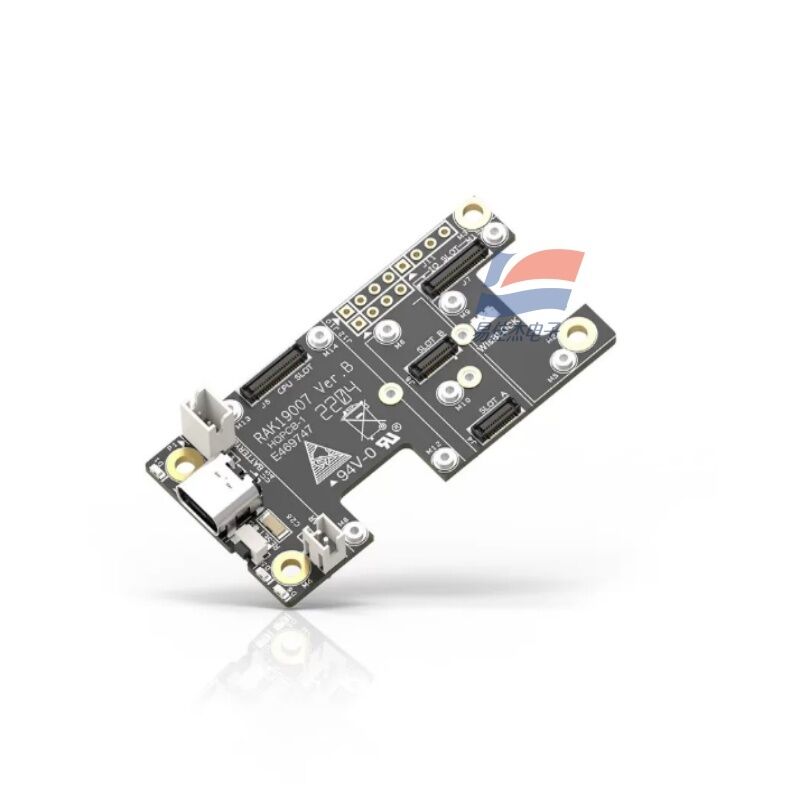

YJJ RAK19007 Базовая комиссия WisBlock 2nd Gen - Комиссия по оценке

Описание продукта:

YJJ RAK19007 Базовая комиссия WisBlock 2nd Gen - Комиссия по оценке

Особенности:

I. Основной обзор
RAK19007 - это универсальная оценка RAK WisBlock второго поколения, заменяющая старую RAK5005-O. Она является носителем всего модульного решения IoT LoRaWAN,используется для размещения контроллера WisBlock, различные датчики, позиционирование GNSS, модули расширения IO, обеспечивающие электроснабжение, зарядку, серийный порт и возможности расширения шины.Это стандартная база для быстрой разработки прототипов и наружных узлов малой мощности- Раквирелы... .
II. Основные параметры аппаратного обеспечения
1Физический размер и структура
Размер: 60 × 30 мм, сверхтонкий компактный ПКБ
Установка: 4 отверстия для крепления винтов M2,5, могут быть установлены непосредственно в корпус

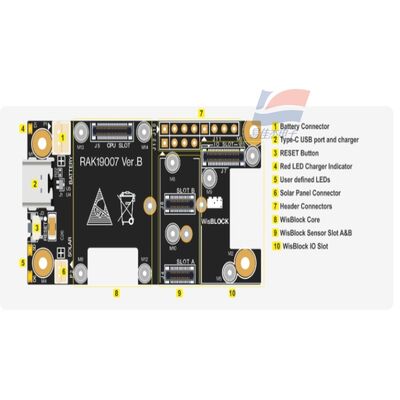

Размещение слота:
Слот для работы с компьютером (40Pin): 1 путь, установка модуля для работы с компьютером WisBlock (например, RAK4631, RAK11200, RAK3172 и т.д.
Датчиковые слоты A/B/C: 3 пути, поддержка стандартных небольших модулей датчиков 10 мм (температура влажности, газ, фотоэлектрический, ускорение и т.д.)
Слот D (слот большого размера): 1 путь, совместимый с 23 мм большим модулем (GNSS позиционирование RAK12500, 4G/NB-IoT сотовый модуль)
Оптимизация второго поколения: модуль GNSS, вставленный в слот D, не занимает других позиций датчиков, решая проблему космического конфликта в первом поколении.
Способ установки: модуль может быть установлен на верхней и нижней части основной пластины в любом направлении
2Система питания (основное преимущество)
Некоторые источники питания
USB-C 5V: загрузка программ, отладка серийных портов, зарядка литиевых батарей
Платформа НДТ: 3,7В однолитиевая полимерная батарея лития
Солнечная панель: вход солнечной панели 5 В, самозарядка на открытом воздухе вне сети
Встроенный чип управления зарядкой литиевой батареи, автоматически прекращает зарядку при полном
Два 3,3-вольтных выхода:
VDD: постоянное питание, непрерывное питание центрального управления
3V3_S: может быть отключен программным обеспечением (контролируется IO2 пин), поставляет питание в 4 слота датчика независимо, отключает периферийные устройства, чтобы значительно снизить потребление энергии во время сна
Максимальная выходная мощность 750mA для регулирования напряжения 3.3V, отвечающая требованиям для одновременной работы нескольких датчиков
Очень низкое потребление статической энергии в режиме сна, подходящее для долгосрочного мониторинга узлов с батареями в дикой природе
3. Ресурсы интерфейса
USB Type-C: загрузка прошивки, регистрация серийных портов, зарядка в одном устройстве
Пин внешнего расширения (2.54 мм): ведет к кнопке загрузки BOOT, несколько GPIO, аппаратные I2C, аппаратные UART, могут быть внешне подключены к внешним устройствам (LTH-1550-01 фотоэлектрический переключатель, реле,отображение)
Кнопки на борту: кнопка сброса, кнопка загрузки BOOT
Автобус: единая I2C/SPI/UART-автобус внутри базовой пластины, все слоты автоматически общаются друг с другом, без необходимости ручной проводки
4Спецификации по окружающей среде
Операционная температура: -40°C ~ +85°C, широкая температура промышленного класса
Совместимая среда разработки: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
Стандарт охраны окружающей среды: RoHS
III. Основная функция и использование
1. Быстрая оценка прототипа LoRaWAN Интернета вещей (основная цель)
В сочетании с WisBlock Core (RAK4631/RAK3172) для быстрого создания узлов мониторинга широкой зоны с низким энергопотреблением, без необходимости проектирования источника питания, зарядки, панели адаптера датчика, подключения:
Мониторинг окружающей среды: температура, влажность, давление воздуха, CO2, комбинация датчиков газа
Местонахождение актива: D слот вставляет модуль GNSS, используемый в качестве наружного трекера
Промышленная сборка: фотоэлектрический переключатель, вибрация, шлюз отчетности данных датчиков уровня жидкости
