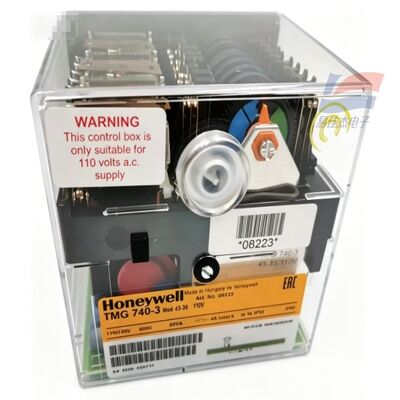

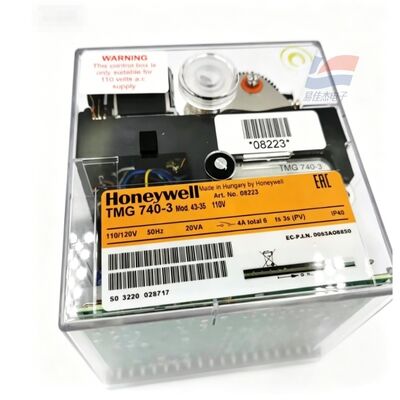

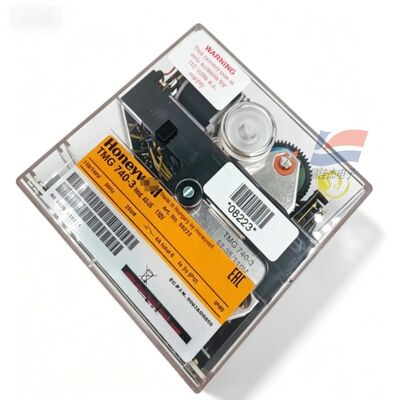

YJJ TMG740-3 TMG 740-3 Сатронический контроллер сгорания Контроллер программы зажигания для топливных сжигателей

Описание продукта:

YJJ TMG 740-3 Сатронический контроллер сгорания Управляющий программой зажигания для топливных сжигателей

Особенности:

I. Оригинальная основная информация о заводе

TMG740-3 представляет собой высокопроизводительный двойной контроллер сгорания нефти и газа с безопасной программируемой коробкой управления.Он обычно называется контроллером сгорания / контроллером программы зажигания в промышленности.

Полная сегментация и классификация моделей

Полный формат модели: TMG 740-3 Mod.XX-XX, где Mod представляет собой параметры синхронизации.

Mod.32-32 Номер заказа: 08211U

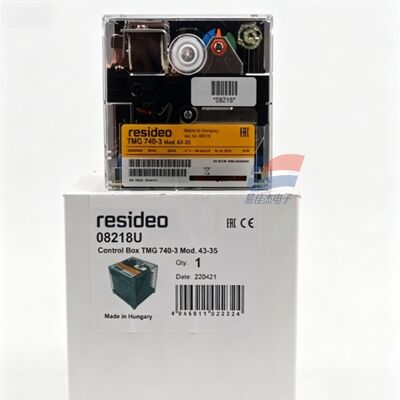

Mod.43-35 Номер заказа: 08218U (находятся в наличии на рынке до максимума)

Mod.13-53 Номер заказа: 08223U

Позиционирование продукта

Подходит для одноступенчатого / двухступенчатого огня средней и большой мощности, пропорционально регулируемых газовых / топливных двухтопливных машин сжигания, нагревателей с прямым отоплением горячим воздухом; тип принудительного вентилятора,соответствует европейским стандартам безопасности сгорания EN298.

Описание статуса

II. Основные электрические и технические параметры времени

1Спецификации питания

Рабочее напряжение: AC220 ~ 240V (-15% ~ + 10%), 50Hz (совместимо с 40 ~ 60Hz)

Общее потребление энергии: приблизительно 15 ВА

Зажигалка: 10А быстрый / 6А медленный

Максимальный выходный ток одного терминала: 4A, общий выход машины: 6A

Уровень защиты: IP44, температура окружающей среды установки: -20°C ~ +60°C

Общая масса машины (включая основу): 1100 г

2Таблица совместимости обнаружения пламени (общая для трех типов детекторов)

Способ обнаружения Чувствительность запуска верхний предел расстояния проводки

Ионный зонд ионизация 1,6μA Обычная проволока 50 м / Защищенная проволока 100 м

Ультрафиолетовая фототруба 70μA Обычная проволока 100 м / Защищенная проволока 200 м

Инфракрасный инфракрасный мигающий зонд 5μA (порог для 2 включенных светодиодов) Такой же, как и ионный зонд

3. Последовательность калибровки (мод. 43-35 основной модели)

Время предварительного вдыхания: 43 с (принудительная вентиляция с полностью открытым воздушным амортизатором)

Время предварительного зажигания: фиксированные 3 с

Интервал обнаружения безопасности предохранительного клапана: 5 с (окно безопасности зажигания, тайм-аут блокирует машину в случае сбоя)

Неисправность блокировки: потеря пламени, недостаточное давление воздуха, сбой УФ-зонды все автоматически блокируются, необходимо вручную сбросить

4Структура оборудования

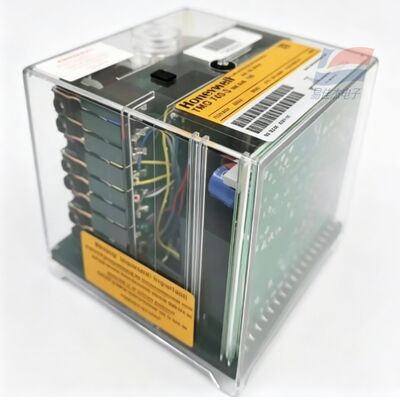

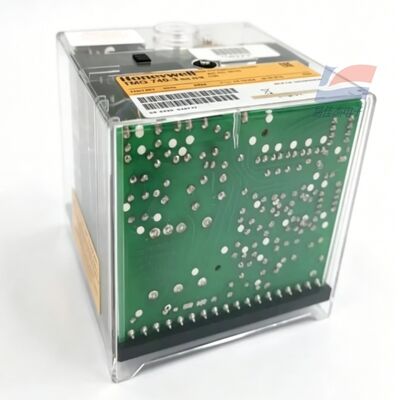

Прозрачный огнеупорный корпус, подключаемый базовый терминальный блок

Внутренний синхронный механизм автоматического отсчета времени, 16 переключателей отсчета времени, трансформатор, светодиодный индикатор состояния неисправности (5 уровней показа интенсивности пламени)

Передняя панель с кнопкой сброса + сигнал тревоги, нижний прыжок может быть настроен для переключателя давления воздуха, логики мониторинга зажигания

III. Применимые сценарии оборудования

Промышленные высокопроизводительные газовые/топливные горелки, котлы, парогенераторы

Печи для сушки краски на горячем воздухе, нагреватели воздуха на прямом топливе

Оборудование для промышленного отопления с двухуровневым огнем/пропорциональным регулированием, оборудование для обработки тепла печей

Двухтопливные газовые установки с двойным сгоранием
