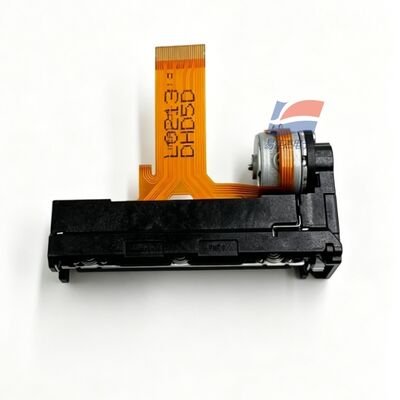

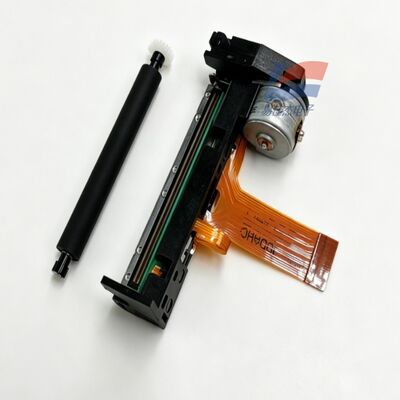

YJJ LTP02-245-13 2-дюймовый 58-мм сверхтонкий термопринтер для портативных POS-машин

Описание продукта:

YJJ LTP02-245-13 2-дюймовый 58-мм сверхтонкий термопринтер для портативных POS-машин

Особенности:

I. Основная информация о модели

Модель: LTP02-245-13

Тип: Термопринтер с ядром рядового типа (ультратонкая маленькая 2-дюймовая модель)

Примечание: версия 13 не имеет выключателя обнаружения открытого крылья вала бумаги под давлением;только стандартная версия не имеет бумажного дефицита фотоэлектрический датчик + измерение температуры термостойкости печатной головки; та же серия LTP01 - это толстая модель с большим объемом, LTP02 фокусируется на легкости и портативности

II. Основные спецификации печати

Метод печати: термоточечная матричная строчная печать

Количество точек в одной строке: 384 точки в строке

Разрешение: горизонтально 8 точек/мм (203 DPI), вертикально 16 точек/мм

Прогиб: горизонтальный 0,125 мм, вертикальный 0,0625 мм

Ширина бумаги: стандартная 58 мм (совместима с термической бумагой 57,5±0,5 мм)

Эффективная ширина печати: 48 мм

Толщина бумаги: 60~80μm обычная тепловая бумага

Максимальная скорость печати: 100 мм/с (промышленная высокоскоростная модель того же размера)

Максимальные точки синхронного нагрева: 45 баллов (меньшее потребление энергии по сравнению с LTP01)

Структура подачи бумаги: прямая подача бумаги, простой механизм подачи бумаги, компактная структура

III. Встроенные датчики обнаружения

Измерение температуры головки печати: Встроенное тепловое сопротивление NTC, защита от перегрева

Выявление нехватки бумаги: отражающий фотоэлектрический датчик

Поиск открытой крышки вала бумаги: отсутствует (основное отличие от версии 13)

IV. Параметры электроснабжения (двойной независимый источник питания)

1Диапазон напряжения

Нагревательное/моторное приводное напряжение Vp: 5,5 ~ 9,5 V постоянного тока

Напряжение логического управления Vdd: 3,0 ~ 3,6 V постоянного тока (типично 3,3 V)

2Пиковое течение.

Пиковый ток печатной головки: 2,64A (9,5V, одновременное нагревание 45 пунктов)

Максимальный ток шагового двигателя: 0,6A

Логический ток в режиме ожидания: ≤ 100mA

3Тепловое сопротивление печатной головки: 162 ~ 198Ω (типично 180Ω @ 25°C)

4Проводка: 30pin FPC гибкая проводка

V. Продолжительность службы и условия эксплуатации окружающей среды

Продолжительность действия импульса нагрева: ≥ 1 млрд. раз

Продолжительность хранения бумаги: ≥ 50 км (оригинальная заводская стандартная термобумажная бумага)

Рабочая среда: -10°C ~ +50°C, 20% ~ 85% RH (без конденсации)

Окружающая среда хранения: -20°C ~ +60°C, без конденсации

VI. Физические размеры и вес

Общие габариты (без выступов двигателя/проводки): 67,3 × 18,1 × 30,0 мм

Чистый вес всей машины: примерно 28 г (около 40% легче, чем LTP01-245, сверхтонкая и легкая)

Сравнение основных преимуществ LTP01-245-C1

Толщина всего 18,1 мм, значительно уменьшенный объем, подходящий для портативных устройств

Общий вес 28 г, легкий, предпочтительный выбор для оборудования на батареях

Количество синхронных горячих точек 45 пунктов, более низкий пиковый ток, более низкие затраты на проектирование мощности

Максимальная скорость печати 100 мм/с, быстрее 75 мм/с LTP01

Недостатки: компактная внутренняя структура, не подходит для непрерывной длительной промышленной печати с большими рулонами бумаги

VIII. Применимые устройства

Ручные портативные POS-машины, медицинские анализаторы, портативные записывающие устройства, портативные детекторы, транспортные билетные терминалы, небольшие портативные финансовые терминалы, промышленное портативное коллекционное оборудование

Спецификации:
