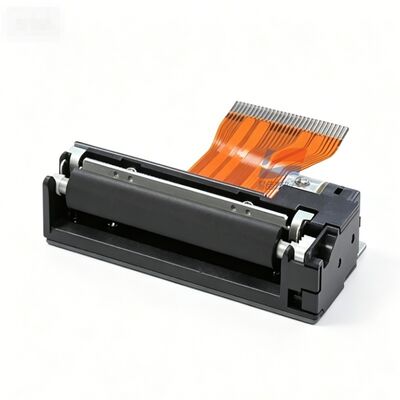

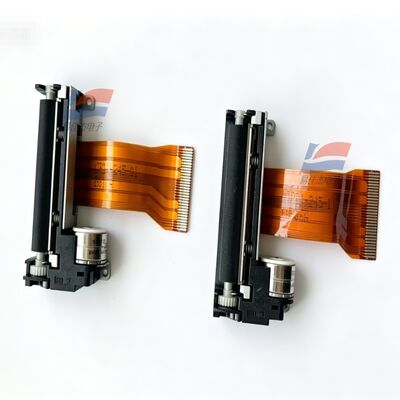

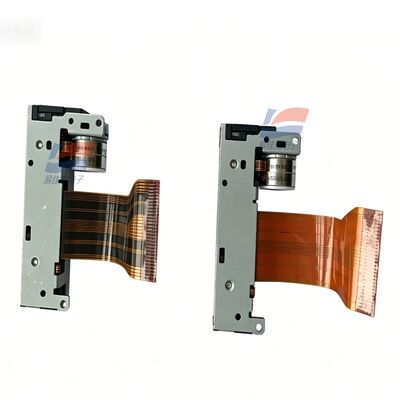

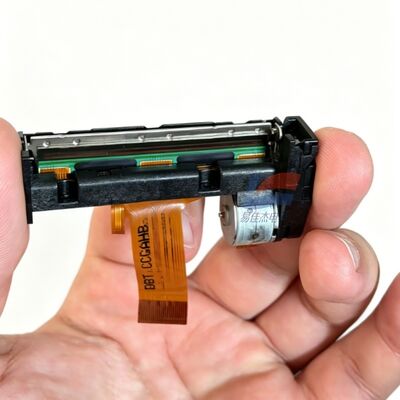

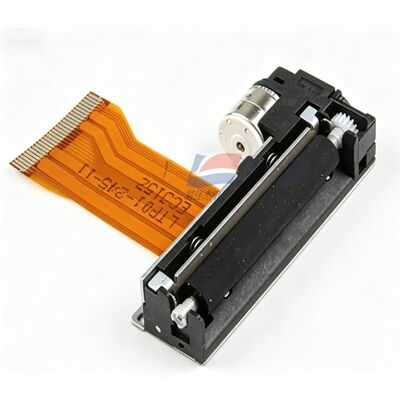

YJJ LTP01-245-C1 3,0-4,2 В низковольтный медицинский инструмент термопечатающая головка без переключателя открытия/закрытия вала подачи бумаги

Описание продукта:

YJJ LTP01-245-C1 3,0-4,2 В низковольтный медицинский инструмент термопечатающая головка без переключателя открытия/закрытия вала подачи бумаги

Функции:

I. Основная информация

Модель: LTP01-245-C1 (оригинальный продукт Seiko Instruments)

Тип: Горизонтальный термопринтер (2 дюйма, ширина бумаги 58 мм)

Суффикс C1: нет переключателя обнаружения открытия вала подачи бумаги, сохраняется только обнаружение температуры термоголовки и фотоэлектрическое обнаружение нехватки бумаги.

Совместимые альтернативы: Fujitsu FTP628MCL101, отечественный механизм ATP201.

II. Печать основных характеристик

Метод печати: термоматричная печать рядов.

Точки одной строки и столбца: 384 точки/строка

Разрешение: по горизонтали 8 точек/мм, по вертикали 16 точек/мм.

Ширина бумаги: 58 ​​мм (допуск 0–1 мм)

Эффективная ширина печати: 48 мм

Максимальная скорость печати: 75 мм/с.

Расстояние шага подачи бумаги: 0,0625 мм

Максимальное количество баллов синхронного нагрева: 64 балла

Путь подачи бумаги: дугообразная подача, простая структура подачи бумаги.

III. Конфигурация датчика обнаружения

Определение температуры термоголовки: встроенный термистор.

Обнаружение нехватки бумаги: отражающий фотоэлектрический датчик.

Обнаружение открытия/закрытия вала подачи бумаги: нет (версия C1 отличается от модели с переключателем)

IV. Параметры электропитания

1. Два независимых источника питания

Напряжение логического управления Vdd: 3,0–3,6 В/4,75–5,25 В (выберите один)

Напряжение привода нагревательной головки/двигателя Vp: 4,75~9,5 В постоянного тока

2. Пиковый ток

Пиковый ток печатающей головки: 3,76 А (9,5 В, 64 точки одновременного нагрева)

Пиковый ток шагового двигателя: 0,6 А

3. Интерфейс проводки: 30-контактная гибкая проводка FPC.

V. Срок службы и параметры окружающей среды

Срок службы печати

Общий срок службы нагревательных импульсов: 100 миллионов импульсов.

Срок службы тракта прохождения бумаги: 50 км (с использованием оригинальной термобумаги, сертифицированной заводом-изготовителем)

Рабочая температура: 0 ℃ ~ + 50 ℃

Температура хранения: -20℃ ~ +70℃.

Рабочая влажность: 20–80 % относительной влажности, без конденсации.

VI. Физические размеры и вес

Габаритные размеры (без учета выступов): 69,8×32,7×15,3 мм.

Общий вес нетто: около 44 г.

Структура: металлическое основание + металлические шестерни, стабильное рассеивание тепла.

VII. Применимое оборудование

Портативные POS-терминалы, медицинское испытательное оборудование, портативные самописцы, печать небольших билетов для промышленных приборов, автомобильные терминалы, портативные принтеры для кассовых аппаратов.
