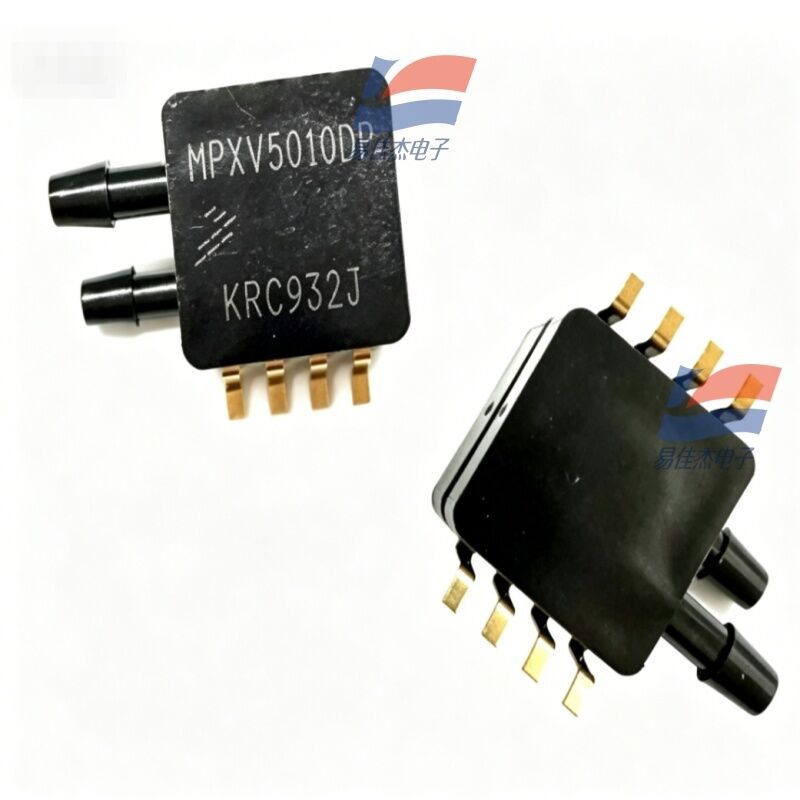

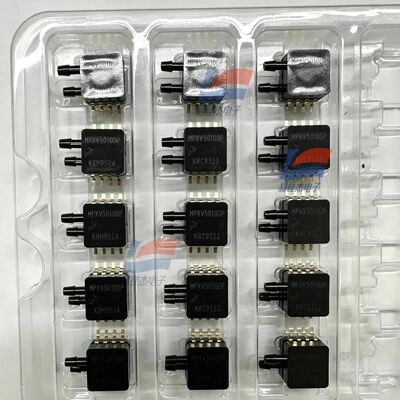

YJJ MPXV5010DP Датчик перепада давления 0–10 кПа для систем отопления, вентиляции и кондиционирования воздуха и медицинского применения

Описание продукта:

YJJ MPXV5010DP Датчик перепада давления 0–10 кПа для систем отопления, вентиляции и кондиционирования воздуха и медицинского применения

Функции:

I. Основные параметры

1. Диапазон давления

Тип измерения: Дифференциальное давление (перепад давления), двойной вход P1-P2

Диапазон: 0–10 кПа (0–1,45 фунтов на квадратный дюйм, примерно 1000 мм водного столба)

Максимальная перегрузка: 40 кПа

Давление разрушения: 100 кПа

2. Электрическая мощность (усиленная, с температурной компенсацией)

Источник питания: 4,75–5,25 В постоянного тока (стандартный источник питания однокристальной микроконтроллерной системы 5 В)

Выходное напряжение: 0,2 В (0 кПа)–4,7 ​​В (полная шкала 10 кПа), линейное аналоговое выходное напряжение.

Чувствительность: 450 мВ/кПа

Время отклика: ≤ 1 мс

Точность: Суммарная погрешность во всем диапазоне температур 0–85 ℃ ≤ ±5% от полной шкалы, Заводская калибровка, Встроенная схема температурной компенсации на чипе, Нет необходимости во внешней схеме стабилизации.

3. Окружающая среда и структура

Рабочая температура: -40 ℃ ～ +125 ℃

Комплектация: SIP-6, прямая вставка, воздушная насадка с двойным крючком (внешний диаметр φ3,3 мм), подключение к трубке из силиконовой резины.

Среда: подходит только для сухого и чистого воздуха, не подходит для жидкостей и агрессивных газов.

Контакты: 1 = VCC 5 В; 2 = земля; 3 = аналоговый выход; 4/5/6 = Плавающие штифты

II. Интерпретация типового письма

MPXV: серия со встроенным усилением сигнала + температурной компенсацией.

5010: Код диапазона 0–10 кПа.

DP: Дифференциальное давление = тип дифференциального давления с двумя портами (два порта давления, измерение разницы давления между двумя точками)

III. Основные приложения

1. Вентиляционная промышленность HVAC (наиболее часто используемая)

Измерение разницы давления до и после вентиляторов, измерение статического давления в воздуховодах.

Мониторинг засорения фильтра: Увеличение разницы давлений до и после фильтров указывает на засорение фильтра.

Контроль давления чистых помещений, цехов без пыли, контроль объема вентиляционного воздуха

2. Медицинское оборудование

Измерение разницы давления воздушного потока в аппаратах искусственной вентиляции легких, наркозных аппаратах

Измерение потока воздуха с помощью инструментов для тестирования функции легких

Сбор давления для систем контроля давления воздуха на больничных койках

3. Промышленные измерения и контроль

Измерение скорости ветра с помощью трубки Пито (в сочетании с дифференциальным давлением для расчета скорости ветра)

Измерение малого расхода газа (дроссельное регулирование + преобразование перепада давления в расход)

Мониторинг отрицательного давления вентиляторов, вакуумных насосов

Мониторинг давления газоанализаторов

4. Бытовая техника и инструменты

Определение уровня воды по давлению в стиральных машинах

Регулирование давления в замкнутом контуре небольших воздушных насосов

Испытание на герметичность, оборудование для испытаний микродавлением
