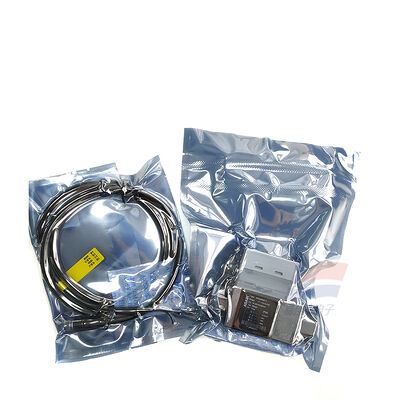

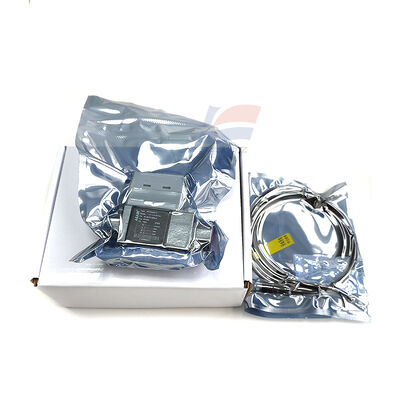

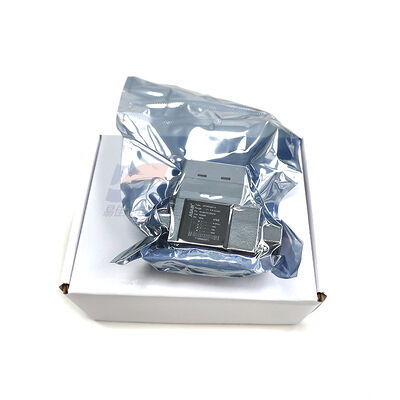

YJJ AFD5004R10 Вортексный датчик потока жидкости 0,5 - 4 л/мин для охлаждения промышленного оборудования

Описание продукта:

YJJ AFD5004R10 Вортексный датчик потока жидкости 0,5 - 4 л/мин для охлаждения промышленного оборудования

Особенности:

I. Ключевые параметры (официальные спецификации)
Модель: AFD5004R10 (серия ASAIR AFD5)
Принцип измерения: Вортекс фон Кармана (Vortex)
Диапазон потока: 0,5 - 4 л/мин (для жидкостей)
Точность: < ± 3,0% F.S. Повторяемость < 2,0%
Спецификации интерфейса: G3/8 (DN10), Union Thread
Выходный сигнал: RS485 (Modbus RTU), R10 = RS485 + дисплей
Напряжение питания: 18 - 28 VDC (типичное 24V)
Среднее: вода, масло, чистая жидкость с низкой вязкостью
Контактные материалы: ППС (оболочка) + SUS304 (канал потока), коррозионностойкий
Рабочее давление: 10 бар (максимум 16 бар)
Рабочая температура: -20°C - +60°C
Потеря давления: низкая потеря давления, экономия энергии
Степень защиты: IP65
Размер / вес: примерно 80 × 45 × 35 мм; примерно 350 г
II. Принцип работы
Fluid flows through the internal diffuser plate → generates periodic vortices (Von Karman Vortex) → the built-in sensor detects the vortex frequency → the frequency is proportional to the flow rate → the chip converts it into a flow value → local display + RS485 upload.
Основные преимущества: отсутствие движущихся частей, отсутствие износа, отсутствие дрейфа, длительный срок службы, коррозионная устойчивость.
III. Основные применения (точные измерения жидкости малого потока)
Промышленная автоматизация
Химическое дозирование/контроль соотношений (например, реагенты, растворители)
Полупроводники / Электронная ультрачистая вода / Мониторинг потока очистной жидкости
Электропластика / обработка поверхности Электропластика Мониторинг потока циркуляции жидкости
Лабораторное и медицинское оборудование
Точный контроль потока охлаждающей воды / реагента для экспериментальных приборов
Медицинское оборудование (например, диализные машины, анализаторы) для измерения жидкости малого потока
Защита окружающей среды и очистка воды
Выпуск воды из мелкомасштабного оборудования для очистки сточных вод / Контроль дозировки
Оборудование для очистки воды / Измерение и управление потоком выхода из питьевой машины
Энергетика и общее оборудование
Мониторинг малых потоков смазочного масла в гидравлических / смазочных системах
Мониторинг расхода топлива в топливных системах с малым потоком

Спецификации:
