Описание продукта:

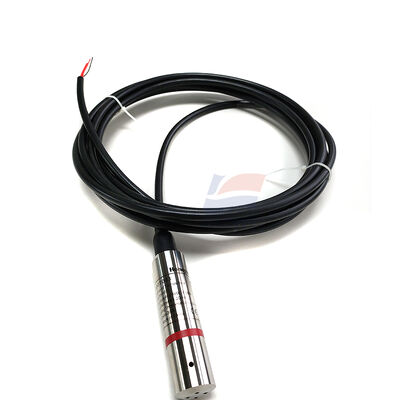

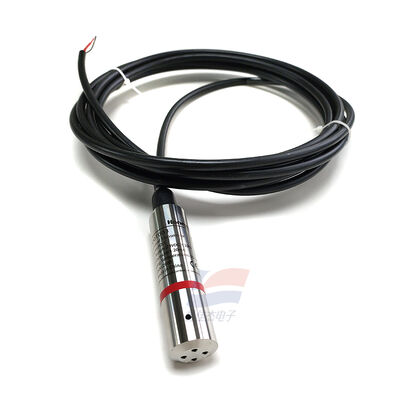

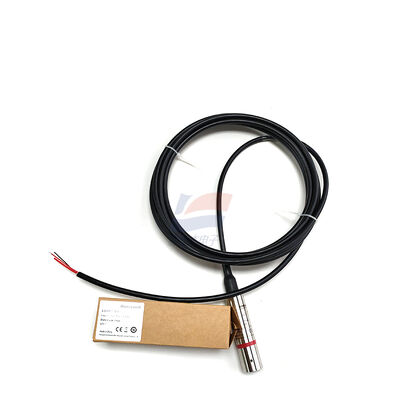

YJJ L8000T003 Погружной датчик уровня жидкости 0-3 м/0-30 кПа, водоснабжение, дренаж, коммунальные услуги
Функции:
I. Определение модели
L8000T003: серия L8000T, диапазон измерения уровня воды 3 метра, выходной ток 4–20 мА, погружной датчик уровня жидкости статического давления.
II. Основные технические параметры
Диапазон измерения: 0–3 метра водяного столба (0–30 кПа)
Выходной сигнал: 4–20 мА постоянного тока (соответствует уровню жидкости 0–3 метра)
Напряжение источника питания: 15–28 В постоянного тока (двухпроводная система)
Давление перегрузки: в 1,5 раза превышает максимальное давление.
Класс точности: ±0,25% полной шкалы
Нелинейность: ±0,15% полной шкалы
Повторяемость/гистерезис: 0,15% полной шкалы
Температурный диапазон
Средняя температура: -10℃ - +80℃
Температура хранения: -40℃ - +100℃
Долгосрочная стабильность: 0,2% полной шкалы в год, годовой дрейф нулевой точки минимален.
Степень защиты: IP68, можно использовать при длительном погружении под воду.
Корпус + индуктивная диафрагма: нержавеющая сталь 316.
Уплотнительные компоненты: Нитриловый каучук (NBR), подходит для чистой воды и слабых сточных вод.
Конфигурация кабеля: Стандарт = дальность действия + 2 метра (общая длина кабеля этой модели составляет 5 метров, и его можно увеличить для индивидуальной настройки)
Способ подключения: двухпроводная система (черный провод для питания +, красный провод для выхода сигнала)
Сертификация: соответствие CE.
III. Принцип измерения
Статическое давление жидкости пропорционально высоте уровня жидкости. Диафрагма в нижней части зонда подвергается давлению воды, а встроенный диффузионный кремниевый сердечник преобразует давление в стандартный токовый сигнал 4–20 мА, который напрямую подключается к ПЛК, счетчикам с цифровым дисплеем, системам DCS для преобразования высоты уровня воды.
IV. Основные приложения
1. Водопроводные и дренажные сооружения (основные сценарии)
Непрерывный контроль уровня воды в резервуарах для воды, фильтр-емкостях, резервуарах водопроводных сооружений
Измерение и контроль уровня регулирующих резервуаров, биохимических резервуаров, коллекторных колодцев на очистных сооружениях
Автоматический пуск-стоп контроль скважин подземных вод, резервуаров для воды насосных станций
2. Строительство системы отопления, вентиляции и кондиционирования
Контроль уровня жидкости в резервуарах для воды центрального кондиционирования, расширительных баках для воды, сборных ямах, сигнализация нехватки воды и предотвращение перелива.
3. Муниципальные трубопроводы
Мониторинг уровня воды в подземных инженерных туннелях, колодцах с дождевой водой, резервуарах для хранения воды, сбор данных об уровне воды для удаленных систем управления водными ресурсами.
4. Промышленные резервуары
Непрерывное измерение уровней жидкости в оборудовании для очистки воды, резервуарах для чистой воды, резервуарах для очистки воды в окружающей среде для обеспечения автоматического пополнения воды и сигнализации блокировки верхнего / нижнего предела.
5. Вспомогательные системы
Непосредственное подключение к ПЛК, RTU, безбумажным самописцам, контроллерам уровня для сбора данных об уровне воды + автоматического управления насосом.
Технические характеристики:
| Диапазон измерения |
0–3 метра водяного столба (0–30 кПа) |
| Выходной сигнал |
4–20 мА постоянного тока |
| Напряжение питания |
15–28 В постоянного тока |
| Давление перегрузки |
1,5-кратное максимальное давление |
| Класс точности |
±0,25% полной шкалы |
