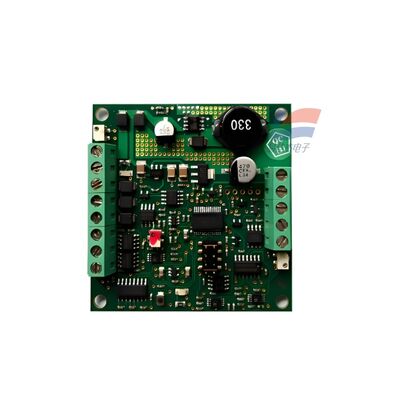

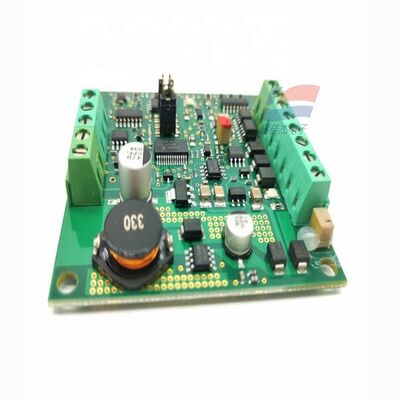

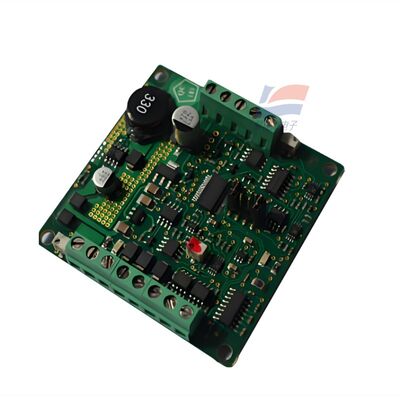

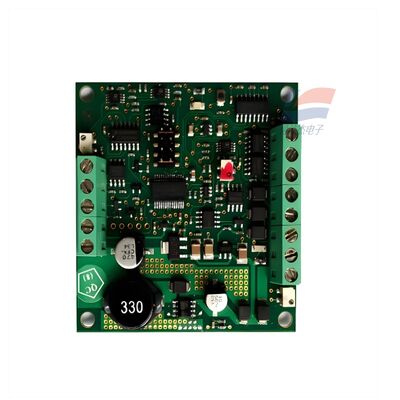

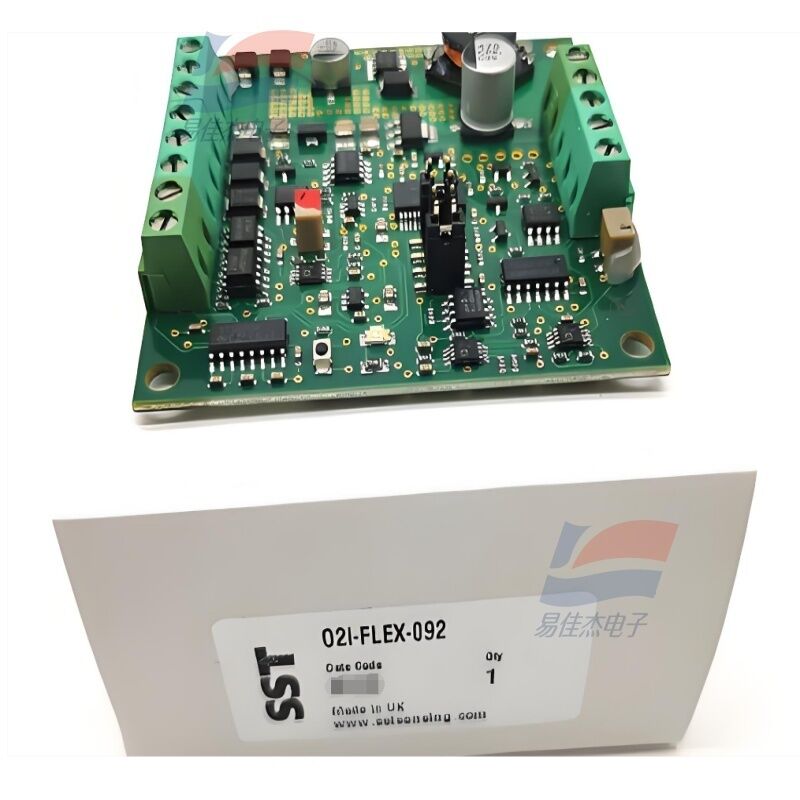

YJJ O2I-Flex-092 Специализированный привод + схема преобразования сигнала Цирконий кислородный зонд

Описание продукта:

YJJ O2I-Flex-092 Специализированный привод + печатная плата преобразования сигналов для циркониевого кислородного зонда

Функции:

I. Базовый обзор
O2I-Flex-092 — это специальная печатная плата драйвера и передатчика для зондов кислорода из циркония (ZrO2) из ​​нержавеющей стали. Он отвечает за нагрев и питание кислородного зонда, сбор слабых сигналов от циркониевой батареи, усиление и расчет сигналов, а также преобразование их в аналоговые/цифровые сигналы промышленного стандарта. Он совместим со всеми циркониевыми кислородными зондами из нержавеющей стали (O2S-FR-T2/T6, стержнем высокотемпературного зонда OXY-Flex) и не может использоваться отдельно без соответствующего зонда.
II. Электрические параметры
Источник питания: 24 В постоянного тока ± 10%, максимальный рабочий ток 600 мА (включая потребляемую мощность нагрева зонда)
Три выхода (опционально одновременно)
4–20 мА: нагрузка 100–600 Ом, аналоговый диапазон линейно соответствует концентрации кислорода.
0–10 В постоянного тока: минимальная нагрузка ≥ 10 кОм, сигнал напряжения прямого сбора данных промышленного ПЛК
RS232 Digital: последовательный порт 9600, высокоточный цифровой выход 0,01% O2, RS232 можно настроить в зависимости от диапазона
Условия температуры и влажности: Рабочая температура от -10 ℃ до + 70 ℃; Хранение от -10℃ до +70℃; Давление воздуха совместимо с диапазоном 1–1000 мбар (встроенная компенсация давления воздуха)
III. Характеристики измерения концентрации кислорода
Двухдиапазонный (выбирается аппаратно)
1 0,1–25 % ОБ O2 (обычный воздух/закрытое помещение)
2 0,1% - 100% ОБ O2 (кислород высокой чистоты, инертный защитный газ); RS232 можно настроить в любом сегментированном диапазоне.
Точность: После калибровки ±1% полной шкалы; Повторяемость ±0,5% полной шкалы
Реакция T90: Высокоскоростной датчик < 4 с; Стандартный зонд < 15 с; Общий предварительный нагрев и стабилизация 5-10мин.
Метод калибровки: калибровка встроенной кнопки, калибровка триггера внешнего терминала, удаленная калибровка через RS232 с главного компьютера; Достаточно одноточечной калибровки с использованием воздуха с содержанием O2 20,7%, нет необходимости в баллоне с калибровочным газом.
IV. Основные характеристики продукта
Встроенный индикатор питания + индикатор неисправности, интуитивно понятный сигнал тревоги при коротком замыкании датчика/аномалии нагрева.
Адаптивная цифровая фильтрация: можно переключаться между режимами быстрого отклика и стабильного вывода, балансируя динамику и стабильность.
Разъемы Plug-and-Play, удобные для подключения на месте; Встроенная установка OEM (стандартный размер платы небольшого размера)
Нерасходуемый аксессуар из диоксида циркония, срок службы зонда 3–8 лет, плата передатчика не требует длительного обслуживания
V. Цели применения
1. Котел/Дымовые газы сгорания (основной)
Мониторинг остаточного кислорода в топке котлов, работающих на газе, топливе и биомассе, в сочетании с ПЛК для замкнутого контура энергосберегающего управления и управления выбросами дымовых газов.
2. Индустрия защиты инертных газов
Печи для термообработки, печи для пайки, печи для защиты от азота, печи для спекания литиевых батарей, контроль остаточного кислорода для предотвращения окисления, мониторинг следов кислорода 0–1%.
3. Упаковка и продукты питания
Герметичная упаковка консервов/продуктов в пакетах, резервуары для хранения вина, инертизация хранения зерна, контроль свежести с низким содержанием кислорода.
4. Окружающая среда и закрытые помещения
Подвалы, корабельные каюты, подземные герметичные каюты, предупреждение о недостатке кислорода в зернохранилищах; лабораторные инкубаторы для измерения и контроля содержания кислорода.
5. Генерация кислорода/Химические процессы
Производство кислорода с помощью разделения воздуха, производство азота высокой чистоты, онлайн-мониторинг содержания кислорода в бродильных резервуарах, защита от блокировки концентрации кислорода в емкостях для химических реакций.
VI. Часто используемые кислородные зонды
O2S-FR-T6: Тип вставки для температуры окружающей среды, универсальный O2 0–25 %
OXY-Flex: высокотемпературный стержень зонда (до 700 ℃), предназначен для дымовых газов котла.
