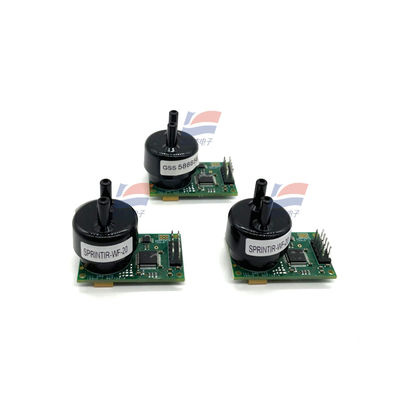

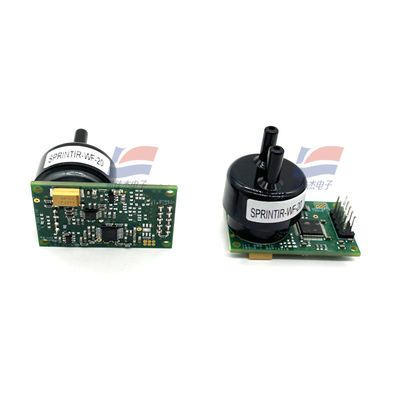

YJJ SprintIR-6S-20 NDIR Недисперсивный инфракрасный датчик диоксида углерода CO2 0-20% Медицинское оборудование

Описание продукта:

YJJ SprintIR-6S-20 NDIR Недисперсивный инфракрасный датчик диоксида углерода CO2 0-20% для медицинского оборудования

Особенности:

I. Основная информация

Модель: SprintIR-6S-20

Бренд: GSS (UK Gas Sensing Solutions)

Выявленный газ: CO2 (углекислый газ)

Принцип обнаружения: твердое светодиодное источник NDIR (недисперсивный инфракрасный)

Способ отбора проб: тип потока (насос газового пути для введения газа)

Спецификация диапазона: 0 - 20% CO2 (200 000 ppm)

Технические параметры проекта

Диапазон измерений 0 - 20% CO2

Точность измерения ± ((70 ppm + 5% показания)

Разрешение 10 ppm

Скорость обновления данных 20 Гц (выход 20 наборов данных в секунду)

Первое достоверное чтение < 0,5 с, предварительное нагревание < 30 с

Нелинейная ошибка < 1%FS

Встроенные функции автоматического нулевого запуска

Диапазон давления 500 - 2000 mbar

Коэффициент давления 0,13% показания / mbar

Срок службы > 15 лет

Таблица электрических параметров

Показатели проекта

Напряжение питания 3,25 - 5,5 ВДС, рекомендуется 3,3 В

Средний рабочий ток < 12mA, пик 33mA

Общее потребление энергии Типично 35 мВт

Интерфейс связи TTL UART серийный цифровой выход

Условия окружающей среды

Рабочая температура: 0°C ~ +50°C

Влажность воздуха: 0 - 95% RH (без конденсации водяного пара)

Температура хранения: -30°C ~ +70°C

Механические размеры

Внешний диаметр зонды: Φ23,8 мм, высота 24 мм

Воздушная насадка: двойная трубчатая воздушная насадка, совместимая с гибким отбором проб насоса шланга

Вес: Зонд 7,5 г, в общей сложности с PCB сборки 16 г

III. Преимущества продукта

Ультравысокоскоростной ответ: 20 Гц высокочастотный отбор проб, идеально улавливает дыхательные волновые формы, является основным медицинским высокоскоростным зондом CO2;

Инфракрасный светодиод твердого состояния, без старения нити, срок службы значительно превышает традиционный NDIR лампочки;

Чрезвычайно маленькая газовая камера объемом 2 мл, небольшой мертвый объем, быстрая замена газового пути, подходящая для обхода проб;

Цифровой выход UART, без необходимости аналогового усиления, один чип напрямую отчитывает концентрацию;

Позолоченная оптическая полость, устойчивая к воздействию водяного пара, долгосрочная стабильность.

IV. Основные применения

1Медицинское оборудование (основное применение)

Вентиляторы, анестезиологические аппараты для мониторинга конечного притока углекислого газа (EtCO2);

Тесты легочной функции, тележки метаболизма, оборудование для кардиолегочных упражнений;

Дихательные камеры для экспериментов на животных, ветеринарные анестезиологические приборы.

2Исследование и физиологическое обнаружение

Газовый анализ для тестирования физической подготовки человека к движению;

Динамические эксперименты по быстрому отслеживанию концентрации газа;

Динамический мониторинг CO2 в биологических инкубаторах.

3Промышленность и упаковочная промышленность

Онлайн обнаружение газа для упаковки с измененной атмосферой (MAP);

быстрый мониторинг концентрации CO2 в газах пожаротушения;

Газовая хроматография, динамический газораспределительный прибор, модуль анализа газового пути.
