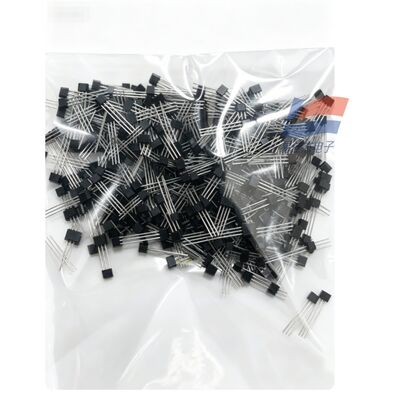

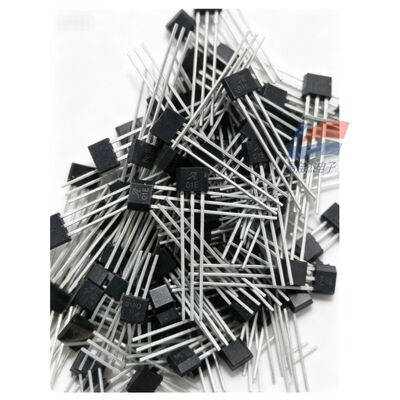

YJJ A1101EUA-T однопольный цифровой переключатель зала с шелковым экраном 01E Автомобильная электроника

Описание продукта:

YJJ A1101EUA-T однопольный цифровой переключатель зала с шелковым экраном 01E Автомобильная электроника

Особенности:

I. Основная информация

Полное наименование модели: A1101EUA-T, шелкопряда 01E
Упаковка: SIP-3 с трехконечным отверстием (TO92 эквивалент длинноконечного розетки)
Тип устройства: непрерывный однопольный переключатель Холла (цифровой выход), обнаруживает только S-полюс (южный полюс) магнита
Внутренняя интеграция: цепь стабилизации напряжения, элемент Холла, усилитель сигнала, триггер Шмитта, транзистор выхода с открытым отводом NMOS
Сертификации: автомобильный класс AEC-Q100, защита окружающей среды RoHS, высокий уровень ESD/EMC антиинтерференции, обратная защита аккумулятора
II. Электрические параметры ядра (стандартное рабочее состояние 25°С)
1. Электрические характеристики питания
Значения спецификации параметров
Рабочее напряжение питания VCC 3,8 V ~ 24 V DC (совместимо с промышленным управлением 5V / 12V / 24V / автомобильным источником питания)
Максимальное противопоказание напряжению ± 30 В (встроенная защита от обратного соединения и защита от перенапряжения)
Типичный статический рабочий ток 7,5 мА
Время запуска при включении ≤ 4 μs, магнитное поле может быть обнаружено сразу после включения
2Параметры запуска магнитного поля (магнитные характеристики ядра) Таблица
Параметры Типическое объяснение значения
Работа Точка триггера BOP (S полюс близко) 175G (17,5 мТ) Выход вытягивается низко и проводится, когда магнитное поле ≥ 175G
Точка выпуска BRP (магнит далеко) 45 ГГ (4,5 мТ) Выход отключен и имеет высокое сопротивление, когда магнитное поле < 45 ГГ
Magnetic Hysteresis Window BHYS 130Gs Предотвращает неправильное срабатывание магнитного поля
Полярность обнаружения Однопольный, отвечает только на S полюс магнита N полюс не отвечает
3. Выходные параметры
Выходная структура: N-канальный открытый отвод (открытый коллектор), должен использовать верхний резистор подтяжки
Максимальный потоковой ток IOUT: 25 mA, может напрямую управлять светодиодами, небольшими реле
Падение насыщения (проводность при 20mA): типично 215 мВ, максимум 400 мВ
Течение утечки вне состояния: ≤ 10 μA
4Окружающая среда и температура
Рабочая температура: -40 °C ~ +85 °C (широкий диапазон температур для транспортного средства)
Температура хранения: -55 °C ~ +150 °C
Материал упаковки: пластиковая упаковка из черной эпоксидной смолы, устойчивая к вибрациям и влаге
III. Основные преимущества продукции
Широкое напряжение 3,8 ~ 24 В, подходящее для потребительских устройств 5 В, промышленных 24 В, автомобильных 12 В;
Производственная калибровка упаковки исключает смещение температуры напряжения при впрыске, стабильные точки запуска в диапазоне температур;
Непрерывное обнаружение в режиме реального времени, без задержки сна, мгновенное реагирование на движение магнита;
Встроенные множественные защиты: защита от обратного соединения, перенапряжение, ESD, сильные EMC против помех двигателя;
Нет внешнего конденсатора, схема очень простая.
Длиннокосые упаковки DIP SIP, удобные для ручной паяния, производства с подключением;
Твердое состояние без механических контактов, более миллиарда раз продолжительность жизни, без износа, без искр.
IV. Конкретные цели применения
1Автомобильная электроника (основные сценарии автомобильного класса)
обнаружение положения сиденья, обнаружение закрытия двери / заднего проема / замка окна;
Датчик передачи передач, предел положения ускорителя/газа;
Уборщик, ограничение проезда на солнечной крыше, новое зарядное оружие с зарядной энергией.
2Оборудование для промышленной автоматизации
Магнитный переключатель предела на месте цилиндра / электромагнитного клапана поршня;
Ремень пилы, счетчик скорости вращения ролика, обнаружение присутствия металлической заготовки;
сигнализация магнитного закрытия двери шкафа, двери безопасности;
Вентилятор, вращающийся ротор двигателя, сбор скорости вращения, подсчет импульсов.
3Бытовая техника и умный дом
Магнитное обнаружение крышки двери стиральной машины, обнаружение переключателя двери холодильника;
Магнитная индукция столкновения пылесоса, обнаружение резервуара воды / пылевой коробки на месте;
Фильтр очистителя воды на месте, обнаружение закрытия крышки рисоварки;
Умный дверной замок с магнитным всасыванием.
4Потребительская электроника, приборостроение
Открытие корпуса гарнитуры Bluetooth с обнаружением пробуждения;
Идентификация принтера, закрытия крышки сканера, коробки расходных материалов на месте;
Протокомер, водомер/газомер, подсчет магнитных импульсов;
Идентификация магнитного всасывающего устройства в ручном приборном отсеке батареи.
5Безопасность и хранение
Магнитная сигнализация двери, шкаф для хранения, мониторинг состояния безопасной двери;
Магнитная индукция, подсчет сортировки.
