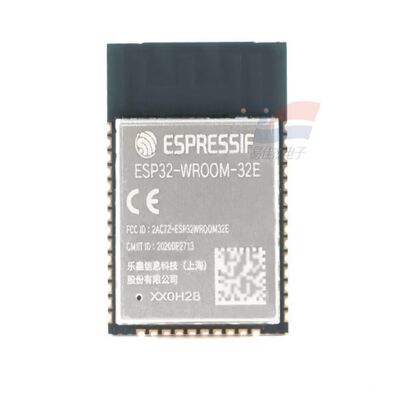

YJJ ESP32-WROOM-32E Dual-Core WiFi & Bluetooth MCU Модуль - беспроводный модуль LoT

Описание продукта:

YJJ ESP32-WROOM-32E Dual-Core WiFi & Bluetooth MCU Модуль - беспроводный модуль IoT

Особенности:

ESP32: двухъядерный LX6 главного управления чипа первого поколения

WROOM-32: Стандартная серия беспроводных модулей

E: оптимизированный кремний V3 (заменяет старый 32D, исправляет аппаратные ошибки, RF и обновления безопасности)

Антенна: Встроенная антенна PCB; суффикс UE = с внешним розеткой антенны U.FL

Flash версия: N4 (4MB) / N8 (8MB) / N16 (16MB)

Опциональная версия R2: встроенная 2 МБ PSRAM, подходящая для кэширования голоса и изображений

II. Основные параметры аппаратного обеспечения

1Главное управление и хранение

ЦПУ: двухъядерный 32-разрядный Xtensa LX6, регулируемая частота от 80 до 240 МГц, двухъядерные независимые области питания

Внутренняя память: 448KB ROM + 520KB SRAM + 16KB RTC SRAM

Флэш: стандартный 4MB, дополнительный 8MB/16MB SPI Flash

Высококлассная модель R2: дополнительная 2 МБ Octal PSRAM (для кэширования голоса и камеры)

Ультранизкомощный сопроцессор ULP: самостоятельно собирает данные датчиков в режиме покоя, микроамперный режим ожидания для всей машины

2. 2.4G Wi-Fi + Bluetooth Wi-Fi с двойным режимом

Стандарт: 802.11 b/g/n 1T1R, максимум 150Mbps

Операционные каналы: 2412 ~ 2484 МГц, поддерживает STA / AP / Mixed, WiFi Mesh, OTA удаленное обновление

Оптимизация радиосвязи: обновление схемы совпадения антенны 32E по сравнению с 32D, более стабильные одновременные соединения для нескольких устройств

Bluetooth 4.2 (BR/EDR + BLE)

Поддерживает BLE Mesh, Bluetooth broadcast pairing, SBC аудио кодирование, AFH частотный прыжок против помех

Может работать одновременно с Wi-Fi и Bluetooth, без конфликта в программировании аппаратного радио сосуществования

3Периферийные ресурсы (до 26 GPIO)

Все матрицы GPIO могут быть свободно повторно использованы, интегрированные аппаратные периферийные устройства:

Коммуникация: 3 UART, I2C, SPI, I2S аудио, TWAI (CAN2.0), SDIO

Аналоговый: 8 12-битных SAR ADC, 2 8-битных DAC, емкостный сенсор касания

Управление: 16 светодиодов PWM, PWM для двигателя, инфракрасный приемопередатчик, счетчик импульсов, аппаратный сторожевой

Поддерживает периферийное расширение SD-карты для хранения больших емкостей

4Электрические, размеры и окружающая среда

Силовое питание: 3,0 ~ 3,6 В (типично 3,3 В)

Размер: 18×17,5×3,2 мм, стандартная поверхность SMD 38Pin, металлическая защитная крышка

Рабочая температура: стандартная версия - 40°C~+85°C; версия высокой температуры до - 40°C~+105°C

Уровень устойчивости к влаге: MSL3, поддерживает серийное производство рефлюмовой сварки

Сертификации: Bluetooth BQB, радиочастоты FCC/CE, RoHS

III. Точки модернизации 32E по сравнению с предыдущим 32D ядром

Обновление чипа V3 кремний: исправляет кристаллическую аномалию запуска, сбой кэша PSRAM, ошибку отключения Bluetooth

Улучшение безопасности: поддерживает Secure Boot V2, аппаратное шифрование Flash, подходит для коммерческих сетевых устройств

Радиооптимизация: более сильные антиэлектромагнитные помехи, значительное улучшение стабильности WiFi устройств с металлическими корпусами

Программное обеспечение полностью совместимо: определения кнопок остаются неизменными, могут быть непосредственно заменены на 32D, без необходимости модификации ПКБ

Стабильность поставок: Espressif в основном продвигает модель массового производства, 32D постепенно прекращается, новые проекты предпочитают 32E

IV. Простое различие от таблицы ESP32-S3 / ESP32-C3

Основные различия в позиции модели

ESP32-WROOM-32E General IoT Module Dual-core LX6, без аппаратного ускорения ИИ, полные периферийные устройства, высокое соотношение затрат и производительности

ESP32-C3-WROOM-02 Низкозатратный минимальный IoT RISC-V одноядерный, меньшего размера, подходящий только для простой сети датчиков

ESP32-S3-WROOM-1 AI Voice / Vision Специализированный двухъядерный LX7 с векторовыми инструкциями AI, поддерживает камеру DVP, большую PSRAM

V. Основные сценарии применения

1Умный дом (наиболее распространенный сценарий)

Умные разъемы, настенные переключатели, управление RGB освещением, шторы двигателей, температуры / влажности / человеческого сенсорного шлюза; сочетание Bluetooth + Wi-Fi дистанционного управления, полный дом Mesh связь.

2.485/CAN-WiFi беспроводный шлюз, дистанционный мониторинг промышленного оборудования

3Аудио, голосовые устройства

Bluetooth Wi-Fi двойной динамик, терминал голосового объявления, простое распознавание голоса, MP3-плеер; версия PSRAM может кэшировать аудиопотоки.

4Промышленная автоматизация

Промышленный регистратор данных, сбор состояния оборудования, онлайн-мониторинг температуры/влажности/давления, беспроводное расширение PLC, узло сбора сельскохозяйственных теплиц IoT;широкий диапазон температур -40~85°C, подходящий для мастерских / на открытом воздухе.

5. Потребительская электроника и устройства производителей

Автомобиль с дистанционным управлением Wi-Fi, электронная веса, детектор здоровья, совместные устройства (зарядка батареи / шкаф для хранения), учебная доска разработки Arduino / ESP-IDF.

6. Безопасность и мониторинг низкой мощности

Мониторинг окружающей среды на батареях, регистратор температуры/влажности на складе, контроллер контроля доступа, сигнализационное устройство с человеческим сенсором; режим глубокого сна на несколько месяцев работы батареи.

Спецификации:
