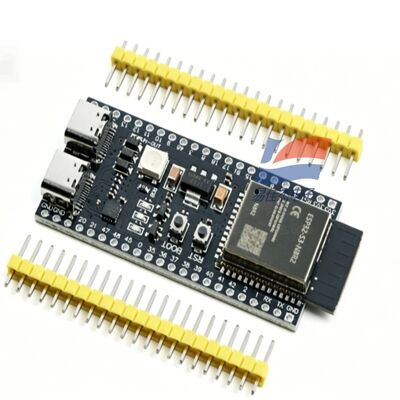

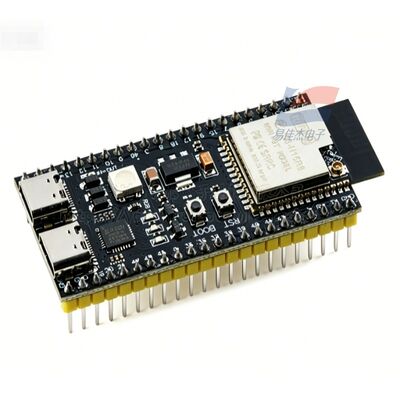

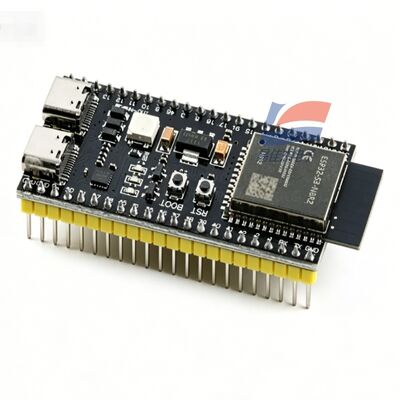

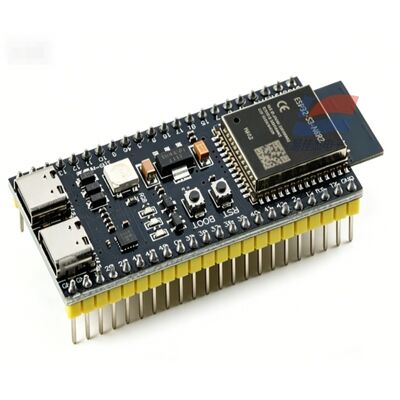

YJJ ESP32-S3-DevKitC-1-N16R8 Разработчик WiFi + Bluetooth Dual-Core MCU / AI Smart Device Специальное устройство

Описание продукта:

Плата разработки YJJ ESP32-S3-DevKitC-N16R8 — двухъядерный 32-битный микроконтроллер с искусственным интеллектом, интеллектуальное устройство, беспроводной Wi-Fi, Bluetooth, возможности

Функции:

I. Основная информация

Интерпретация модели

ESP32-S3: новое поколение двухъядерного основного управляющего чипа с векторным ускорением AI.

DevKitC-1: Стандартная плата разработки общего назначения со всеми открытыми контактами и источником питания USB-C для загрузки.

N16: 16 МБ Quad SPI Flash (хранилище программ/веб/ИИ-моделей)

R8: восьмеричная PSRAM 8 МБ (сверхбольшой кэш, необходимый для камер/голоса/вывода AI)

Модуль: ESP32-S3-WROOM-1-N16R8, со встроенной антенной на печатной плате.

II. Основные параметры оборудования

1. Основная обработка управления (преимущества AI Core)

Процессор: двухъядерный 32-битный Xtensa LX7, максимальная тактовая частота 240 МГц.

Эксклюзивное аппаратное обеспечение: встроенный набор векторных команд искусственного интеллекта (ESP-NN), специально ускоряющий нейронные сети, алгоритмы голоса и изображения.

Встроенная память: 512 КБ SRAM + 384 КБ ROM + 8 КБ низкоскоростной памяти RTC

Внешнее хранилище: 16 МБ Flash + 8 МБ высокоскоростной восьмеричной PSRAM (топовая память той же серии)

Низкое энергопотребление: глубокий сон, всего 5 мкА, поддерживает длительный режим ожидания от батареи.

2. Беспроводная связь (двойной режим WiFi + BLE)

2,4G Wi-Fi

Стандарт: 802.11 b/g/n 1T1R, полоса пропускания 20/40 МГц, пиковая скорость 150 Мбит/с.

Режим: STA/AP/смешанный, MQTT, HTTP, удаленное обновление OTA, веб-сервис

Bluetooth 5.0 БЛЕ

Скорость: 125K/500K/1M/2Mbps, поддержка BLE Mesh, широковещательное соединение Bluetooth, аудио Bluetooth

Сосуществование радио: аппаратное планирование Wi-Fi / Bluetooth, работает без помех

3. Периферийные ресурсы (открытые все контакты, совместимые с периферийными устройствами AI)

GPIO: 36 входов/выходов общего назначения, 33 доступны, все поддерживают переназначение

Коммуникационные интерфейсы: 3 UART, 2 I2C, SPI, аудио I2S, TWAI (CAN2.0), USB OTG

Аналоговая периферия: 20 12-битных АЦП SAR, встроенный датчик температуры.

Мультимедиа: аппаратный ШИМ, драйвер ЖК-экрана, интерфейс DVP камеры, инфракрасный приемопередатчик.

Встроенный стандарт: USB-C (питание + загрузка + последовательный порт), программируемые RGB-подсветки WS2812, кнопка сброса/загрузки.

4. Электрические и экологические

Источник питания: вход USB 5 В, ядро ​​чипа 3,3 В.

Рабочая температура: -40℃ ~ +85℃, соответствует стандартам промышленного оборудования.

Поддержка разработки: ESP-IDF, Arduino, MicroPython, полностью открытый исходный код, идеально совместимый с прошивкой интеллектуальных устройств AI.

III. Сверхбольшая емкость ядра памяти N16R8 (отличается от обычных младших версий N4/N8)

Флэш-память 16 МБ: может хранить автономные модели голоса, статические веб-ресурсы, несколько прошивок, большую файловую систему, поддерживает полное обновление OTA.

8 МБ PSRAM: сверхбольшой кэш изображений/аудио, плавное воспроизведение изображений с камеры, несколько голосовых голосов с микрофона, AI-вывод TensorFlow Lite.

Обычная флэш-память объемом 4 МБ без версии PSRAM не может работать в автономном режиме, голосовая связь, распознавание лиц, проекты камер высокой четкости, интеллектуальное устройство AI должно быть настроено с помощью N16R8.

IV. Основные возможности AI (основная функция интеллектуального устройства)

1. Голосовое взаимодействие в автономном режиме (ESP-SR Voice Framework). Локальное распознавание слов для пробуждения в автономном режиме (подключение к Интернету не требуется).

Эхоподавление AEC, шумоподавление, распознавание голосовых команд по ключевым словам

Автономное голосовое объявление на китайском/английском языке с аудиовыходом динамика I2S

2. Локальное машинное зрение (TFLite Micro)

Подключайтесь к камерам OV2640/OV5640, запускайте облегченные модели локально:

Обнаружение человеческого тела, распознавание лиц, классификация объектов, распознавание действий

Кэш-память PSRAM объемом 8 МБ для изображений высокой четкости, локальный вывод с малой задержкой, нет необходимости загружать в облако

3. Многозадачность ИИ

Двухъядерное разделение труда: одно ядро ​​для беспроводной сети, одно ядро ​​для локальных вычислений искусственного интеллекта, одновременное голосовое взаимодействие + распознавание камеры + управление устройствами Интернета вещей.

5. Основные приложения (включая интеллектуальные устройства с искусственным интеллектом)

1. Интеллектуальное устройство с искусственным интеллектом/автономный голосовой помощник (основное направление)

Автономное голосовое пробуждение, голосовое управление освещением/розетками/бытовой техникой, голосовые вопросы и ответы, отчет о температуре/влажности/газе

Настольный голосовой робот AI, голосовая машина для дошкольного образования детей, автономное центральное управление умным домом

2. Оборудование для камеры визуального искусственного интеллекта

Интеллектуальный контроль доступа, распознавание лиц, сигнализация при обнаружении человеческого тела, распознавание складских товаров, мониторинг домашних животных

Визуальный осмотр промышленного оборудования, беспроводная загрузка изображений обнаружения газа (搭配 SO-E2-960, газовые датчики MSA 1012121X)

3. Умный домашний IoT-терминал

Интеллектуальные переключатели, панели затемнения, шлюз температуры/влажности/сбора газа, связь по Bluetooth Mesh для всего дома

Центральное управление с сенсорным экраном, универсальный инфракрасный пульт дистанционного управления (голосовое управление кондиционерами/телевизорами)

4. Сбор промышленных данных (широкий диапазон температур — 40–85 ℃).

Беспроводной терминал сбора газовых датчиков, шлюз 485/CAN-Wi-Fi, удаленный мониторинг устройства

Объединение данных нескольких датчиков, локальный аварийный сигнал AI (голосовое напоминание о чрезмерном газе)

5. Создатели/развитие образования

Университетский конкурс Интернета вещей, эксперимент по визуальному обучению голосу с использованием искусственного интеллекта, платформа разработки Python/MicroPython

Голосовой автомобиль, робот распознавания изображений, устройство контроля заряда батареи с низким энергопотреблением

6. Мультимедийное аудиооборудование

Двухрежимный динамик Bluetooth Wi-Fi, автономный голосовой проигрыватель, терминал шумоподавления записи
