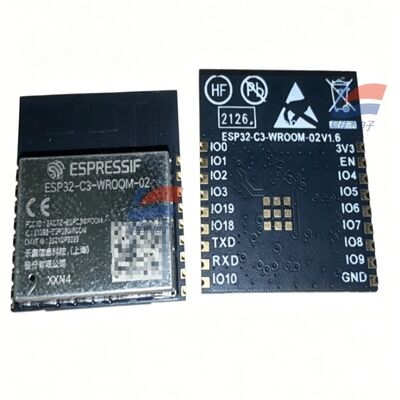

YJJ ESP32-C3-WROOM-02-N4 2.4GHz Wi-Fi + Bluetooth BLE5.0 беспроводной модуль

Описание продукта:

YJJ ESP32-C3-WROOM-02-N4 Беспроводной модуль Wi-Fi + Bluetooth BLE5.0 2,4 ГГц

Функции:

I. Основная информация

Бренд-производитель: Espressif (Шанхай, Китай)

Интерпретация модели

ESP32-C3: Встроенный одноядерный основной чип управления RISC-V.

WROOM-02: Серия стандартных беспроводных модулей SMD

N4: флэш-память Quad SPI 4 МБ, промышленный температурный диапазон -40 ℃ ~ + 85 ℃

Антенна: Встроенная антенна на печатной плате (без разъема U.FL, для модели внешней антенны используется суффикс 02U)

Упаковка: 19-контактный модуль поверхностного монтажа SMD, размер 18×20×3,2 мм.

II. Основные параметры оборудования

1. Процессор и хранилище

Процессор: 32-битный одноядерный RISC-V, максимальная частота 160 МГц.

ПЗУ: 384 КБ

SRAM: 400 КБ (кэш 16 КБ) + 8 КБ RTC SRAM

Флэш-память: 4 МБ (N4 соответствует 4 МБ, N8 — 8 МБ)

Встроенный высокоточный кварцевый генератор с частотой 40 МГц Espressif Systems

2. Беспроводная связь (Wi-Fi + BLE Dual)

Wi-Fi 2,4G

Стандарт: 802.11 b/g/n, 1T1R

Полоса пропускания: 20 МГц/40 МГц, максимальная скорость 150 Мбит/с.

Канал: 2412–2484 МГц (1–13 каналов)

Режим: станция/мягкая точка доступа/двойной гибридный режим, поддержка 4 виртуальных Wi-Fi

Мощность передачи: 20,5 дБм; Чувствительность приема - 105дБм

Функции: дальность FTM, WMM, агрегация кадров, разнесение антенн.

Bluetooth 5.0 БЛЕ

Скорость: 125К/500К/1М/2Мбит/с

Поддержка: BLE Mesh, расширение вещания, набор мультивещания.

Общие антенны Wi-Fi/Bluetooth, встроенное планирование сосуществования, отсутствие взаимных помех Espressif Systems

3. Периферийные ресурсы (15 GPIO)

Все GPIO можно перепрограммировать, встроенные периферийные устройства:

Связь: UART×2, I2C, SPI, аудио I2S, TWAI (CAN2.0), USB (последовательный порт / отладка JTAG двойного назначения)

Аналоговый: 8-канальный АЦП SAR (12 бит), встроенный датчик температуры чипа.

Управление: многовыходной светодиодный ШИМ, инфракрасный пульт дистанционного управления, общий DMA, аппаратный сторожевой таймер, таймер

3 GPIO для связывания контактов конфигурации запуска, выбора режима включения Espressif Systems

4. Электричество и энергопотребление

Напряжение питания: 3,0 В ~ 3,6 В (типичное 3,3 В)

Пиковый ток передачи: 280 ~ 345 мА

Ток приема Wi-Fi: 82 мА

Режим сна с низким энергопотреблением: глубокий сон RTC, уровень всего несколько мкА, подходит для аккумуляторных устройств.

Рабочая температура: -40℃ ~ +85℃ (серия N — обычный промышленный класс; H4 — высокотемпературная модель от — 40 до 105℃)

Уровень пыленепроницаемости: MSL3, совместимость с пайкой оплавлением для поверхностного монтажа.

5. Структурная упаковка

19-контактный разъем для поверхностного монтажа, металлическая защитная крышка, защита от помех

Встроенная антенна на печатной плате, нет необходимости в дополнительной внешней антенне, упрощает общую конструкцию.

III. Таблица быстрой дифференциации моделей схожих серий

Модель Температурный диапазон антенны со вспышкой

ESP32-C3-WROOM-02-N4 Плата для монтажа на плате, 4 МБ -40 ~ 85 ℃

ESP32-C3-WROOM-02-N8 Плата для монтажа на плате, 8 МБ -40 ~ 85 ℃

ESP32-C3-WROOM-02U-N4 4 МБ Внешняя антенна U.FL -40 ~ 85 ℃

ESP32-C3-WROOM-02-H4 Плата для монтажа на плате, 4 МБ -40 ~ 105 ℃ (высокая температура)

Четыре. Основные преимущества продукта

Открытая архитектура RISC-V, отсутствие лицензионных сборов ARM, более низкая стоимость и более высокая производительность

Один модуль Wi-Fi + BLE, поддерживает сопряжение Bluetooth, беспроводную передачу данных, ячеистую сеть

Богатое периферийное оборудование: можно напрямую подключать датчики, дисплеи, двигатели, шину CAN, аудиодинамики.

Сверхнизкое энергопотребление во сне, подходит для портативных устройств с питанием от литиевых батарей.

Компактный размер, экранированная конструкция, легко пройти сертификацию бытовой техники/промышленного электромагнетизма.

Официальные среды разработки LeCang с открытым исходным кодом ESP-IDF и Arduino, низкий порог разработки.

Пять. Основные сценарии применения

1. Умный дом (сценарий максимального использования)

Умные розетки Wi-Fi, выключатели, контроллеры освещения, моторы для штор

Сетевые терминалы температуры, влажности, инфракрасного излучения человека, газовых датчиков

Умная мелкая бытовая техника: увлажнители, очистители, диспенсеры для воды, ванночки для ног.

2. Промышленная автоматизация (совместимость с широким диапазоном температур 40–85 ℃)

Промышленный беспроводной терминал сбора данных: собирает данные о напряжении, токе, температуре, влажности, датчиках газа (в сочетании с датчиками газа SO-E2-960, MSA, с которыми вы ранее консультировались)

Беспроводной шлюз CAN-шины, удаленный мониторинг оборудования, модуль передачи 485 to Wi-Fi

Беспроводная передача данных для приборов, беспроводная загрузка данных для приборов контроля

3. Бытовая электроника и носимые устройства

Двухрежимный браслет Bluetooth/Wi-Fi, детекторы здоровья, весы

Беспроводные голосовые плееры, колонки Bluetooth, аудиоустройства I2S

Устройства дистанционного управления, инфракрасные шлюзы пересылки

4. Коллекция Интернета вещей, оборудование для обеспечения безопасности.

Коллекторы малой мощности с батарейным питанием (мониторинг полевых условий, температура и влажность склада)

Контроль беспроводного доступа, сигнализация присутствия человека, дополнительная плата камеры

Общие устройства (банки питания, плата связи для позиционирования велосипедов)

5. Образование, развитие DIY

Совет по развитию обучения Интернету вещей, проекты разработчиков, экспериментальная платформа беспроводного управления
