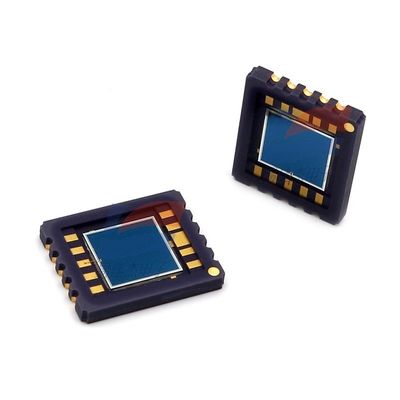

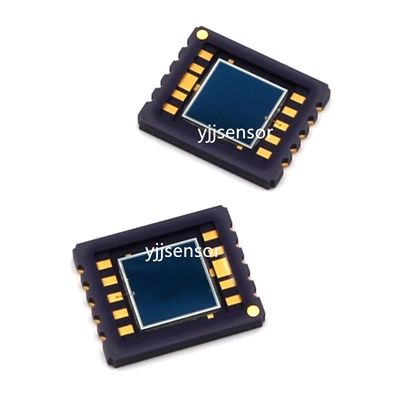

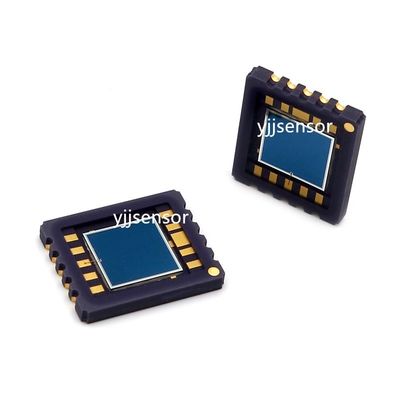

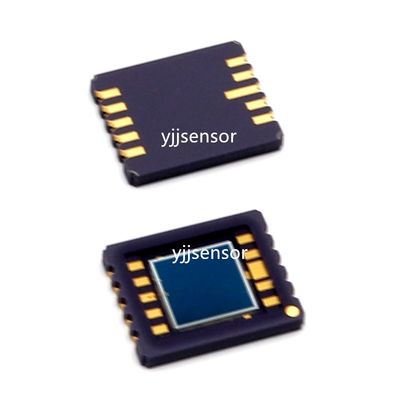

YJJ S5990-01 Двумерный детектор позиционной чувствительности фотодиодов с оптическим измерением позиции

Описание продукта:

YJJ S5990-01 Двумерный позиционно-чувствительный детектор PSD фотодиод для оптического измерения позиции

Особенности:

Тип устройства: четырехсторонний двумерный PSD (позиционный детектор, тип специального фотодиода)

Различие моделей

S5990-01: Модель установки подноса и поверхности грузового груза;

S5990-11: Производственная модель для установки на поверхности ленты;

Та же серия больших размеров: S5991-01 (9×9 мм светочувствительной поверхности)

Основной принцип

Когда световое пятно падает на любую позицию светочувствительной поверхности 4×4 мм,четыре пути фототока выхода анодов X1/X2/Y1/Y2 линейно соответствуют координатам световых точек; задняя схема рассчитывает соотношение четырех токов, и может рассчитать точные двумерные координаты X и Y, без необходимости массива пикселей, непрерывное обнаружение положения,и скорость ответа очень быстрая..

II. Параметры оптического и электрического ядра (Ta = 25°C, стандартные условия испытания)

1Оптические спектральные параметры Таблица

Параметры Типические спецификации

Эффективная светочувствительная область 4 мм × 4 мм

Спектральный диапазон ответа 320 ~ 1100 нм (ультрафиолетовый до ближнего инфракрасного)

Пиковая длина волны ответа λp 960nm (совместима с инфракрасным лазером 905/960nm)

Пиковая чувствительность ответа 0,6 A/W

2. Показатели обнаружения положения Таблица

Параметры Показатели

Ошибка обнаружения положения ±70μm (типичная), максимум ±150μm

Фотопоток насыщения 500μA (VR=5V, нагрузка 1kΩ)

Противодействие между полюсами 7kΩ (0,1V bias)

Время ответа на подъем tr 1μs (высокоскоростное слежение за местами)

Концентрация терминального соединения 70 ~ 150 pF

ID темного тока (VR=5V) Типичный 0,5nA, максимум 10nA (низкий уровень шума, подходящий для слабого света)

3. Ограничивающие параметры столба

Максимальное напряжение обратного смещения: 20 В (обычное рекомендуемое рабочее напряжение 5 В)

Рабочая температура: -20°C ~ +60°C

Температура хранения: -40°C ~ +80°C

Толщина упаковки: сверхтонкий 1,26 мм керамический набор для установки на поверхности, совместим с SMT рефлюсом

Материал окон: силиконовая смола (лучшая ультрафиолетовая проницаемость света, чем эпоксид)

4. Определения булавок (настил на поверхность 10 булавок)

X1 анод

НК с пустой ногой

X2 анод

НК с пустой ногой

Катод Общий катод

НК с пустой ногой

Y1 анод

НК с пустой ногой

Y2 анод

НК с пустой ногой
