YJJ DC1040CL-301000-E PID процессуальный контроллер для точного контроля промышленной температуры

Описание продукта:

YJJ DC1040CL-301000-E PID процессуальный контроллер для точного контроля промышленной температуры

Особенности:

I. Полное описание сегментации модели: DC1040CL-301000-E

DC1040: Серийный размер 96mm × 96mm (1/4 DIN квадратная панель), цифровые трубки с двумя рядами + 0 ~ 100% выходной световой колонки дисплея

CL: Тип ввода = линейный линейный аналоговый вход, поддерживает только сигналы промышленных передатчиков 4 ~ 20mA, 0 ~ 5V, 0 ~ 10V; не может быть напрямую подключен к термопарам / терморезисторам PT100

3: Основной выход управления OUT1 = 4 ~ 20mA аналоговый ток непрерывного выхода PID (без пропорциональной регулировки контакта)

0: Второй выход управления OUT2 = Нет дополнительного выхода управления

1: Канал сигнализации = 1 однопольная однопольная ретрансляционная сигнализация SPDT (AL1)

00: отсутствие выхода преобразователя, отсутствие внешней функции дистанционного регулирования SP

0: отсутствие интерфейса связи RS485 Modbus-RTU, только локальная работа одной машины, не поддерживает дистанционную сетевую связь PLC

E: интерфейс меню операций на английском языке

II. Параметры электрической производительности основного оборудования

1. CL Линейный аналоговый вход (особенность ядра)

Поддерживаемые сигналы: 4 ~ 20mA DC, 0 ~ 5V DC, 0 ~ 10V DC стандартные промышленные сигналы преобразователя (совместимы с преобразователем давления M5256, вихревым потокометром VY400, модулем преобразователя кислорода / газа 4-20mA)

Точность измерения: полная масштабная ±0,5% FS, с запятой 0.01/0.1/1 регулируемая

Период отбора проб: 500 мс/час

Импеданс ввода тока: ≤ 100Ω; Импеданс ввода напряжения ≥ 100kΩ

Выявление сбоя: потеря входного сигнала автоматически запускает сигналы об отказе AL1

2. PID Главное управление 4 ~ 20mA Выходный ток (код 3)

Спецификация выхода: 4 ~ 20mA постоянного тока, максимальный импеданс нагрузки 500Ω, непрерывный линейный без регулировки контакта

Алгоритм PID: стандартный PID + антиинтегральная насыщенность, поддерживает автоматическую самонастройку AT, ручное / автоматическое переключение A / M без помех

Регулируемый диапазон параметров PID:

Пропорциональный диапазон P: 0~200% (P=0 - переключатель управления двумя положениями Включения/Выключения)

Интеграл I: 0~3600s; производная D: 0~900s

Выход не имеет механического износа, подходящего для условий непрерывной регулировки высокой частоты

3Одноканальное сигнальное реле AL1

Спецификация контакта: SPDT однопольная двойная подача, 3A/240VAC сопротивляющая нагрузка

Встроенные 17 режимов сигнализации: абсолютные верхние и нижние пределы значения, превышение предельного отклонения, прерывание сигнала, предупреждение состояния ожидания и т.д.

Независимая установка порога, может быть подключена к звуковым и световым сигнализациям, отключение электродинамических клапанов, оборудования отключения цепей

4Спецификации питания и окружающей среды

Электроснабжение: Общий широкий диапазон AC85 ~ 264V 50/60Hz, максимальное общее потребление энергии 8VA; опциональное питание постоянным током DC15 ~ 50V

Температура рабочей среды: 0~50°C; хранение -20~+65°C

Влажность воздуха: 20~85% RH, без конденсации

Степень защиты: передняя панель IP65, задние конечные устройства проводки IP30

Электромагнитная совместимость: промышленная сертификация CE, устойчивая к помехам на двигателе, преобразователе частот

Хранение параметров: отключение EEPROM постоянно сохраняет параметры, не требуется резервный аккумулятор

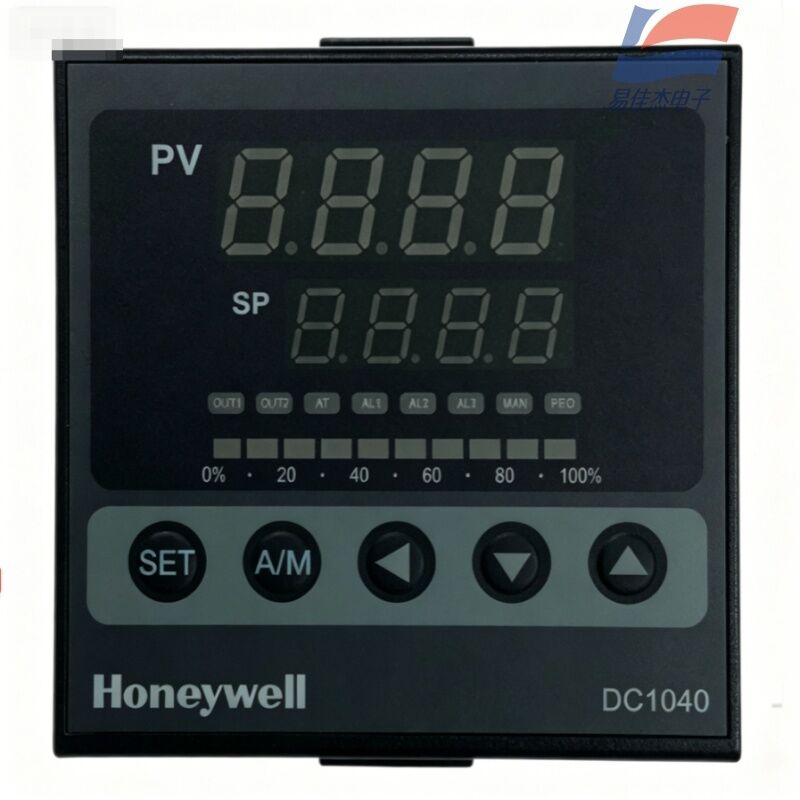

5Человеко-машинный дисплей и клавиши

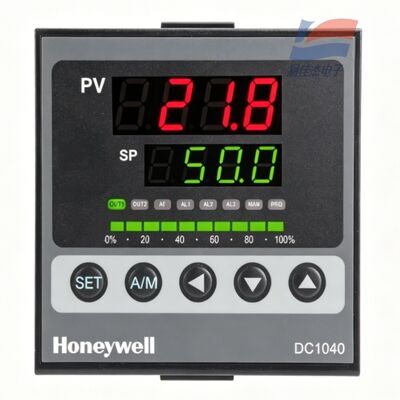

Двойные 4-значные цифровые трубки: верхний ряд PV в режиме реального времени, нижний ряд SP в режиме реального времени

10 сегментов зеленый светодиодный столбец света: Интуитивно отображает 0~100% PID выходной коэффициент мощности

Ключи управления: настройка SET, автоматическое ручное переключение A/M, клавиши повышения/снижения вверх и вниз, индикаторы состояния: OUT - главный выход управления, AT - самонастройка, AL1 - сигнализация, MAN - ручный режим

6Размеры механической установки

Внешний вид панели: 96 (W) × 96 (H) мм

Открытие шкафа управления: 92 × 92 мм

Общая глубина: 95 мм

III. Основные преимущества продукта

Специализированный контроллер для линейных сигналов: не ограничивается контролем температуры, может выполнять регулирование PID в замкнутом цикле для давления, потока, уровня и концентрации газа,совместимы со всеми передатчиками 4-20mA;

4-20mA бесконтактный выход тока, с гораздо более длительным сроком службы, чем выход контактный реле, совместим с электрическими пропорциональными клапанами, SCR регулирование мощности твердого состояния,и вентиляторы с переменной частотой;

5Автоматизация автономного малого оборудования

Полный процесс закрытого цикла может быть выполнен без использования ПЛК: Передатчик собирает сигналы → Расчет PID прибора → 4-20mA управляет приводом,и сигнализационное реле служит в качестве безопасности блокировки.
