YJJ DC1040CR-701000-E ПИД-измеритель температуры для оборудования для сжигания

Описание продукта:

YJJ DC1040CR-701000-E ПИД-измеритель температуры для оборудования для сжигания

Функции:

I. Интерпретация полных сегментов модели DC1040CR-701000-E

DC1040: Размер панели 96 × 96 мм (квадрат 1/4 DIN), двухрядные цифровые трубки + дисплей выходного луча.

CR: Тип входа = R Специальное термосопротивление RTD, поддерживает PT100/JPT100/JPT50, невозможно напрямую подключить термопары/линейный сигнал 4–20 мА

7: Основной выход управления OUT1 = трехзначный выход двигателя вперед/назад (управляет электрическим пропорциональным регулирующим клапаном, двойной выход размыкания/замыкания контакта)

0: Второй выход управления OUT2 = Нет

1: Канал сигнализации = 1 релейный выход сигнализации SPDT (AL1)

00: Нет выхода датчика, нет внешней дистанционной настройки SP.

0: Нет функции связи RS485 Modbus, только локальное управление одной машиной.

E: интерфейс управления меню на английском языке

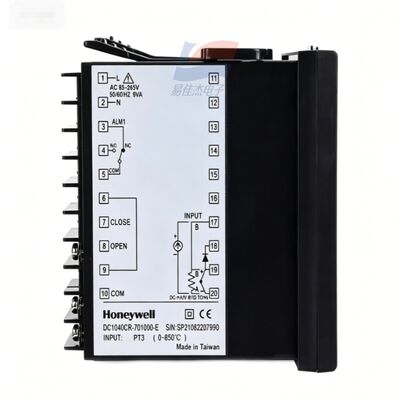

II. Электрические параметры основного оборудования

1. Вход термосопротивления PT100 (стандарт CR)

Поддерживает термометры сопротивления: трехпроводное термосопротивление PT100, JPt100, JPt50.

Диапазон измерения температуры: -199,9℃ ~ +800,0℃, разрешение 0,1℃. Точность измерения: ±0,5% от полной шкалы.

Обнаружение обрыва линии: автоматическая сигнализация о неисправности, вызванная разрывом цепи термосопротивления.

Период выборки: 250 мс/время

2. Выход управления трехходовым моторным клапаном (выход 7, основная функция)

Форма выхода: два набора независимых релейных контактов (открыть клапан/закрыть клапан), привод клапана с пропорциональным электродвигателем

Контактная мощность: резистивная нагрузка 3 А/240 В переменного тока.

Логика управления: автоматические выходные импульсы включения/выключения ПИД, автоматический расчет степени открытия клапана, регулирование постоянной температуры с обратной связью.

Поддержка настройки времени хода клапана (0–1000 секунд), совместимость с электрическими двухходовыми/трехходовыми клапанами пара/горячей воды.

Поддержка автоматической самонастройки AT, ручное/автоматическое плавное переключение A/M

Регулируемые параметры ПИД:

Пропорциональный диапазон P: 0~200%; Интеграл I: 0–3600 с; Производная D: 0–900 с.

3. Одноканальное реле сигнализации АЛ1.

Контакт: Однополюсный, двухпозиционный SPDT, 3А/240В переменного тока

Встроенные 17 режимов сигнализации: верхний предел, нижний предел, сигнал отклонения, обрыв цепи датчика, предупреждение о режиме ожидания

Можно независимо установить порог срабатывания сигнализации, используемый для отключения при перегреве, звуковое и световое предупреждение.

4. Электропитание и окружающая среда

Источник питания: универсальный универсальный переменного тока, 85–264 В, 50/60 Гц, максимум 8 ВА; дополнительный источник питания постоянного тока 15 ~ 55 В постоянного тока

Рабочая среда: 0~50℃, относительная влажность 20~90% без конденсации.

Защита: Передняя панель IP65, клеммы задней панели IP30; промышленная ЭМС, защита от перенапряжений, помех двигателя

Хранение параметров: постоянное хранение EEPROM после отключения питания, нет необходимости в резервной батарее.

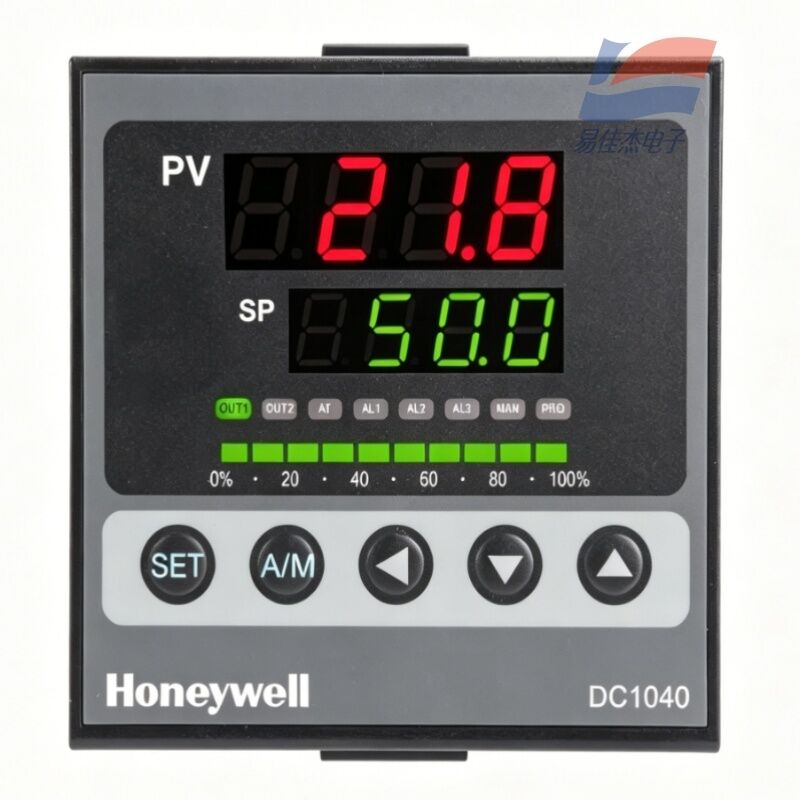

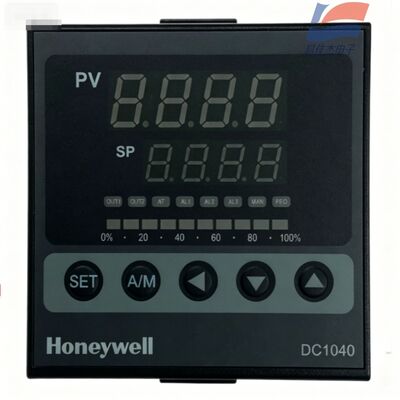

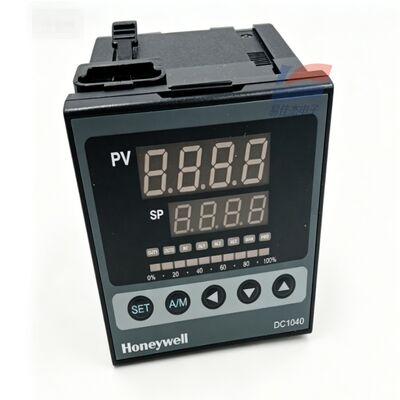

5. Человеко-машинный дисплей и клавиши.

Двойные 4-значные цифровые трубки: фактическая температура PV в верхнем ряду, заданная температура SP в нижнем ряду.

10-сегментная светодиодная колонка: интуитивное отображение коэффициента открытия клапана от 0 до 100%.

Кнопки панели: настройка SET, ручное-автоматическое переключение A/M, клавиши регулировки вверх и вниз.

Световые индикаторы состояния: управление клапаном OUT, самонастройка AT, сигнализация AL1, ручной режим MAN.

6. Механические размеры

Панель: 96х96мм; Проем шкафа: 92×92 мм; Общая глубина 95 мм.
