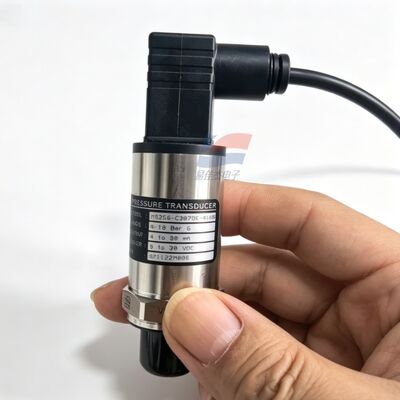

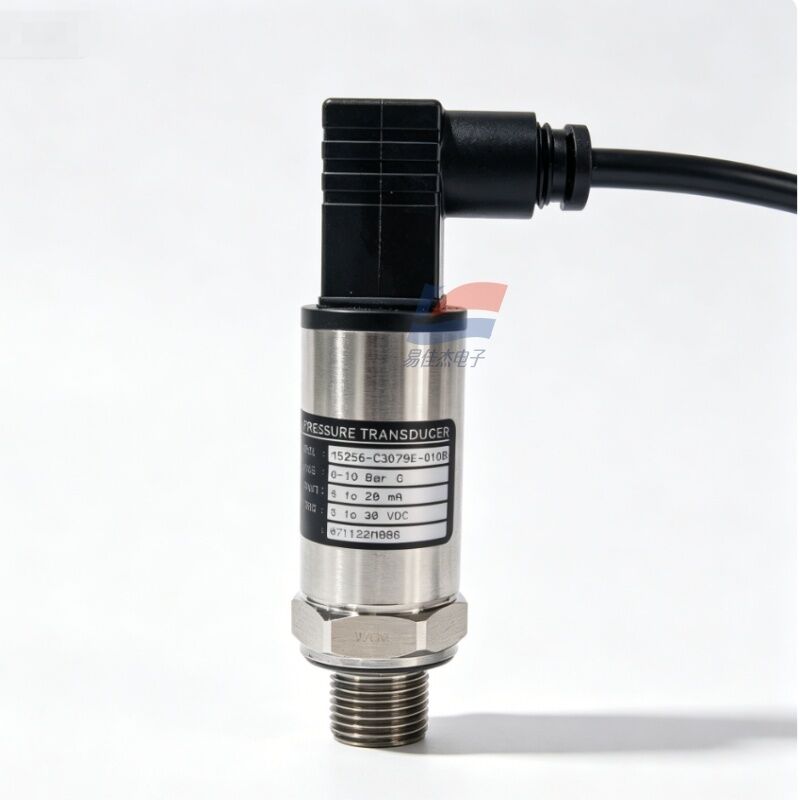

YJJ M5256-C3079E-010BG 0-10Bar Промышленный датчик давления для холодильного оборудования HAVC

Описание продукта:

YJJ M5256-C3079E-010BG 0-10Bar Промышленный датчик давления для холодильного оборудования HAVC

Функции:

M5256: Компактная платформа датчика давления M5200 из микрокованой нержавеющей стали

C3079E: Комбинированный код электрооборудования и резьбы

Цифровой 3: Выходной сигнал = 4–20 мА, двухпроводной токовый выход.

079: Электрический разъем = DIN43650, прямоугольная вилка Хиршмана, тип A

E: Технологическая резьба = PT1/4 (R1/4) Британская метрическая коническая трубная внешняя резьба

010: Диапазон 0–10 бар G (избыточное давление, 0–1 МПа)

B: Тип давления = манометрическое давление (одна сторона, соединенная с атмосферой, измеряет относительное давление)

G: Стандартная конфигурация защиты цепи (обратное подключение, короткое замыкание, защита от электромагнитных помех)

II. Основные технические параметры производительности

1. Таблица характеристик давления

Параметры и характеристики

Диапазон измерения: 0–10 бар G (избыточное давление / 0–1000 кПа)

Общая точность (нелинейность + гистерезис + повторяемость): ±0,25% полной шкалы.

Диапазон общей погрешности (TEB): ±1,0% полной шкалы во всем диапазоне температур.

Давление безопасной перегрузки: в 2 раза превышает номинальный диапазон (20 бар)

Взрывозащищенное разрушающее давление: в 5 раз превышает номинальный диапазон (50 бар).

Время отклика: < 3 мс, без задержки динамического давления

Годовой долгосрочный дрейф нуля: ≤ ±0,1% полной шкалы в год.

2. Электрические характеристики

Выход: двухпроводная система 4–20 мА (0 бар = 4 мА, 10 бар = 20 мА)

Напряжение источника питания: 9–30 В постоянного тока (обычное для промышленных стандартных систем 24 В постоянного тока)

Верхний предел нагрузки: максимум 500 Ом

Защита цепи: защита от обратного подключения питания, защита от короткого замыкания на выходе, защита от электромагнитных перенапряжений 10 В/м, ЭМС.

Прочность изоляции: 100 МОм при 500 В постоянного тока

Подключение: 3-жильный угловой штекер Hirschmann DIN43650, легко подключаемый и отсоединяемый, устойчивый к вибрации.

3. Механическая и средняя совместимость

Материал контакта: встроенный корпус из нержавеющей стали 17-4PH, без сварных швов, без резинового уплотнительного кольца, менее склонен к утечкам, устойчив к маслу и воде.

Технологический интерфейс: внешняя коническая резьба PT1/4 (R1/4) в сочетании с тефлоновой прокладкой.

Степень защиты: IP67, подходит для наружных и влажных шкафов.

Антивибрация: 20G (20–2000 Гц); Ударопрочность: 50G

Габаритные размеры: Цилиндрический компактный тип, шестигранная кромка 24 мм, общая длина 50 мм, простая установка в ограниченном пространстве для оборудования.

Вес: около 85 г

4. Температурные параметры

Средняя рабочая температура: -40℃ ~ +125℃

Диапазон заводской температурной компенсации: -20℃ ~ +85℃ (калибровка полного температурного диапазона, отсутствие значительного дрейфа при высоких и низких температурах)

Температура хранения: -40℃ ~ +125℃

Применяемая среда: сжатый воздух, гидравлическое масло, чистая вода, пар низкого давления, мягкие слабоагрессивные жидкости.

5. Сертификаты

Сертификация промышленной электромагнитной совместимости CE, соответствие требованиям RoHS по охране окружающей среды

3. Основные преимущества продукта

Интегрированный корпус из нержавеющей стали: без уплотнительного кольца, устойчив к маслу, водяному пару, высоким и низким температурам, срок службы намного превышает срок службы обычных диффузионных кремниевых датчиков;

Широкое напряжение питания 9–30 В постоянного тока, совместимое со станками, воздушными компрессорами, шкафами управления ПЛК с источником питания 24 В постоянного тока;

Встроенная многоцепная защита, отсутствие повреждения датчика из-за неправильного подключения или короткого замыкания во время подключения на месте, высокая степень отказоустойчивости при отладке;

Водонепроницаемый прямоугольный разъем Hirschmann со степенью защиты IP67, который с меньшей вероятностью ослабнет или сломается в условиях вибрации;

Заводская калибровка полного температурного диапазона, высокая взаимозаменяемость, нет необходимости повторной калибровки системы при замене.

4. Основные сценарии применения

1. Гидравлическое/пневматическое оборудование для автоматизации (наиболее часто используемое)

Машины для литья под давлением, машины для литья под давлением, сервогидравлическая система, контроль давления масла с обратной связью;

Воздушные компрессоры, вакуумные насосы, стабилизация давления в резервуарах, контроль старт-стоп высокого и низкого давления;

Прессовое оборудование, автоматизированные сборочные линии, сбор давления масла, сигнализация избыточного давления.

2. ОВиК, охлаждение и очистка воды

Датчики давления воды для труб холодной/горячей воды в системах центрального кондиционирования;

Контроль давления в сушильных машинах, воздушных компрессорах;

Постоянный контроль давления в водоочистном оборудовании, трубопроводах оборотной воды, защита от блокировки при нехватке воды.

3. Общепромышленное оборудование

Обнаружение давления низкого давления для небольших паровых котлов, оборудования для термообработки;

Обратная связь по давлению для оборудования лазерной резки, печати, упаковки;

Сбор данных для оборудования для испытаний под давлением, стендов для испытаний на старение.

Технические характеристики:
