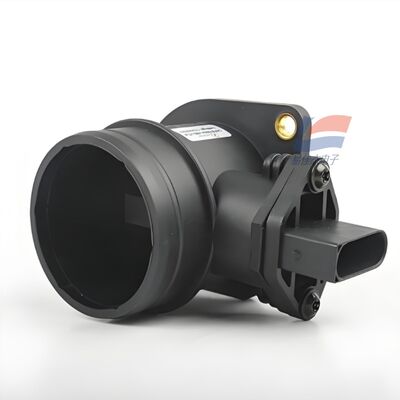

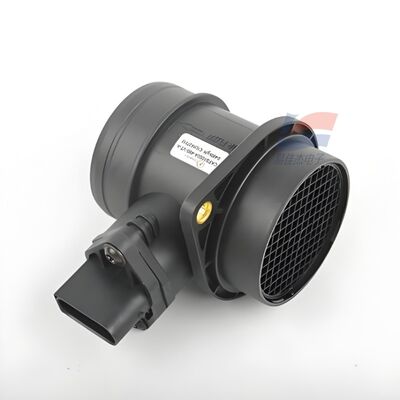

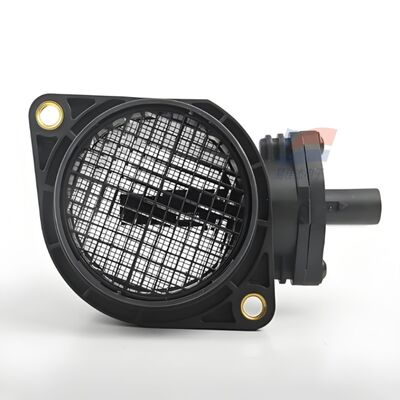

Датчик расхода воздуха автомобильного класса YJJ CAFS1000A — расходомер газа с DN60

Описание продукта:

YJJ CAFS1000A Автомобильный датчик воздушного потока - газомер с DN60

Особенности:

I. Основная информация о модели

Серия: CAFS1000 Автомобильный датчик воздушного потока

Модель: CAFS1000A (интегрированный трубчатый счетчик воздушного потока, совместимая с хост-оборудованием модель)

Принцип измерения: Силиконовый микросхема MEMS, прямое измерение качества воздушного потока (кг/ч), необъемный поток

II. Основные параметры производительности

1Спецификации измерения потока

Стандартный диапазон: 10 - 1000 кг/ч (настраиваемые диапазоны 250/320/370/800 кг/ч).

Верхняя граница скорости воздушного потока: 0 - 60 м/с

Средство измерения: чистый и сухой воздух, инертный газ; запрещенная высокая пыль, загрязнение нефтью, смешанный газ нефть-вода

Точность измерения: ±2,0% FS (общая погрешность диапазона)

Повторяемость: < 0,5% FS

Время ответа T90: ≤ 15 ms (быстрое захватное время двигателя)

Максимальное допустимое статическое давление: 0,3 МПа (3 бара)

Устойчивость к ударам: 100 грамм, стабильная в неблагоприятной обстановке

2Электрические параметры

Напряжение питания: 7 - 24VDC (Стандарт системы 12В для транспортного средства, совместимый 24В для дизельного транспортного средства)

Типичное рабочее напряжение: 12 В постоянного тока

Рабочий ток: < 50 mA (состояние 14 В)

Выходной сигнал (два варианта, на заказ на заводе)

Аналоговый выход напряжения: 1 - 5В линейный пропорциональный выход (основное решение для транспортного средства)

Выход частотных импульсов: совместим со старыми ЭКУ

Встроенная калибровка полной температуры ASIC, не требуется дополнительная схема компенсации температуры

Степень защиты: IP40

3Температура и окружающая среда

Рабочая температура: -40°C +125°C (обстановка с широкой температурой в моторном отсеке)

Температура хранения: -40°C +125°C

Толерантность влажности: 0 - 100% RH, может переносить небольшую конденсацию водяного пара

Ссылка на калибровку: 20°С, стандартное атмосферное давление 101,325 кПа Калибровка воздуха

4Механическая структура

Материал оболочки: ABS Теплостойкий инженерный пластик

Способ установки: прямопроходный тип фланца впускной трубы, установленный между воздушным фильтром и дросселем

Маркировка направления потока: маркировка оболочки направление потока воздуха, не может быть установлена в обратном направлении

Электрический интерфейс: стандартный многоконектный разъем для транспортного средства, непосредственно подключается к ECU транспортного средства

III. Основные преимущества продукции

Термо MEMS чип, прямой выход качества воздушного потока, ECU Не требуется конверсия плотности

Интегрированная на заводе температура и линейная компенсация, упрощает разработку ЭКУ

превосходный диапазон напряжения автомобиля 7 - 24 В, универсальный для бензиновых / дизельных автомобилей

Ответ ≤ 15 мс, точно совпадает с аварийным ускорением двигателя, временными условиями холостого хода

Содержание сенсорного ядра твердого состояния, без уязвимой пленки, антипылевое, антипотоковое воздействие, длительный срок службы

Линейный 1 - 5В аналоговый выход, совместим с общими автомобильными ECU

IV. Основные сценарии применения

1Автомобильная энергосистема (основное приложение)

Контроль качества потока бензинового / дизельного двигателя с электронным управлением

ECU Core Collection Element for Engine Injection Volume Calculation: точно контролирует впрыск на основе объема впрыска, оптимизирует мощность, расход топлива и выбросы выхлопных газов

Части запчастей для пассажирских автомобилей, коммерческих автомобилей, легковых грузовиков, модифицированных транспортных средств

Мониторинг потока подачи турбокомпрессора в замкнутом цикле

2Промышленное газовое и горение оборудование

Газовый котел, промышленный горняк с регулированием соотношения топлива

Компрессор воздуха, генератор газа, набор контроля притока

Оборудование для обработки выхлопных газов (EGR Recirculation of Exhaust Gases)

3Коммерческое оборудование

Большие установки свежего воздуха, оборудование для промышленной очистки Большие объемы измерения воздуха

Топливные/газовые печи для горячего воздуха, сушильное оборудование

V. Разграничение серийных моделей

CAFS1000A: Интегрированный газопроводно-канатный автомобильный счетчик большого потока (10 - 1000 кг/ч, дополнительный для транспортного средства)

CAFS1000B: Модель микропотока с маленькой трубкой типа пластины, подходящая для небольших промышленных дыхательных путей и медицинских кислородных генераторов

CAFS3000: Миниатюрный датчик потока MEMS низкого диапазона типа вставки (уровень SCCM для крошечных газов)
