YJJ Mini600-CO₂ Сверхкомпактный интегрированный недисперсионный инфракрасный (NDIR) модуль датчика CO₂

Описание продукта:

YJJ Mini600-CO2 Ультрамаленький интегрированный недисперсивный инфракрасный (NDIR) датчик CO2

Особенности:

I. Позиционирование продукта
Mini600-CO2 представляет собой сверхмалый интегрированный недисперсивный инфракрасный (NDIR) модуль обнаружения CO2,который совместим с базовым детектором вашего предыдущего портативного детектора типа C (MPD-BTIC1)Он фокусируется на миниатюризации, низком энергопотреблении, встроенной компенсации температуры и влажности и встроенной автоматической калибровке ABC.Он специально разработан для портативных устройств., прямые подключения к мобильным телефонам и небольшим устройствам Интернета вещей.
II. Полные основные параметры (25°C, 1 atm стандартной воздушной среды)
1. Показатели обнаружения газа CO2
Принцип обнаружения: одноканальный метод двойной длины волны NDIR инфракрасной абсорбции
Диапазон измерений: 0 - 6000 ppm
Точность измерения:
400 - 2000 ppm: ± ((30 ppm + показание 3%)
2000 - 6000 ppm: ± 5% FS
Разрешение: 1 ppm
Время ответа: T90 ≤ 28 s; T60 ≤ 12 s
Движение нулевой точки: ≤ 15 ppm/год, встроенная автоматическая коррекция исходной линии ABC (без необходимости ручной регулярной калибровки)
Кроссоинтерференция: сильное противоинтерференционное действие против ООК, водяного пара, пыли и окиси углерода, без проблем с электрохимическим отравлением датчиков и сбоями
2Интегрированный детектор температуры и влажности
Диапазон измерения температуры: 0°C~+50°C, точность измерения температуры ±0,4°C
Измерение влажности: 0~99% RH, точность ±3% RH
Функция: Компенсация температуры и влажности в режиме реального времени для значения концентрации CO2 и может одновременно выдавать данные о температуре и влажности для расчета уровня комфорта / точки росы
3Электрические и коммуникационные спецификации
Напряжение питания: DC 4,8 ~ 5,5V (Tipe-C 5V USB прямое питание, совместимое с мобильными телефонами / силовыми банками / компьютерами)
Рабочий ток: типичный 52 mA; режим ожидания ≤1,8 mA
Интерфейс вывода (двойной выход):
Серийный порт UART TTL: уровень 3.3V, стандартный протокол MODBUS для вторичной разработки MCU
BLE Bluetooth 5.0 (производная Mini600-CO2-BT): беспроводная передача CO2/температуры и влажности в мобильное приложение
Частота обновления данных: 1 Гц (выпуск полного набора данных каждую секунду)
4. Физическая структура и экологическая толерантность
Размер: 28×28×12 мм, микроквадратная структура, может быть интегрирована с женским разъемом типа C для создания портативного модуля
Защита от вентиляции: ПТФЕ пылестойкая и водонепроницаемая фильтрующаяся мембрана, блокирующая пыль, жидкий водяной пар, через которую проходят только молекулы газа
Рабочая среда: 0°C~50°C, 0~90% RH (без конденсации)
Окружающая среда хранения: -20°C~70°C
Продолжительность эксплуатации: ≥5 лет (инфракрасный источник света не имеет расходных частей, значительно превосходит электрохимический датчик CO2)
III. Принцип работы
Инфракрасный источник света излучает 4,26μm характеристического инфракрасного света (полоса поглощения исключительно CO2);
Молекулы CO2 в газовой камере поглощают свет определенной длины волны, фотоэлектрический детектор определяет степень ослабления интенсивности света;
Чип имеет встроенные алгоритмы для преобразования концентрации CO2,и в то же время читает данные от встроенного чипа температуры и влажности для коррекции отклонения измерения, вызванного окружающей средой;
Вывод стандартизированных данных о концентрации, температуре и влажности через серийный порт / Bluetooth.
IV. Основные сценарии применения

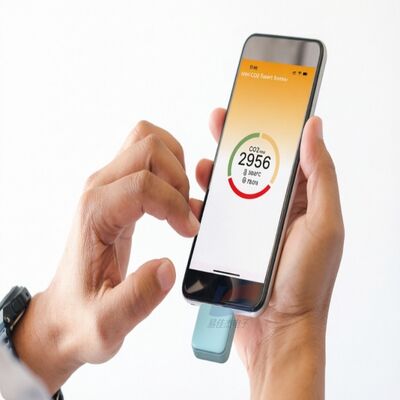

1. Портативный мобильный детектор (основной аксессуар)
В качестве основного датчика светого синего типа C встроенного зонда качества воздуха (MPD-BTIC1) на вашем снимке; питается USB мобильного телефона / планшета / ноутбука, APP отображает CO2, температуру,и влажность в реальном времени, предупреждение о дефиците кислорода в закрытых помещениях (> 1000 ppm загрязнения воздуха, > 2500 ppm склонность к головокружению и сонливости).
2Оборудование для качества воздуха в помещениях
Мини-аларм на рабочем столе, монитор воздуха в спальне / кабинете;
Интеллектуальная система вентиляции, очиститель воздуха, встроенный модуль чувствительности, вентилятор для автоматической вентиляции.
3Обучающее / физическое оборудование для экспериментов
Биологические эксперименты в начальных и средних школах, университетах: сбор изменений концентрации CO2 во время фотосинтеза растений и дыхания; портативный без ограничения мощности,визуальное чтение на мобильном телефоне.
4Сельскохозяйственное выращивание теплиц
Инспекция садов, садоводческих ящиков, мониторинг концентрации CO2 для регулирования вентиляции и выделения газовых удобрений, улучшение урожайности сельскохозяйственных культур; может быть изготовлено в портативное оборудование для инспекции.
5Мониторинг малой коммерческой среды
Переносное осмотр офисов, конференц-залов, гостевых домов, чайных домов, классов; без проводки, измерение plug-and-play, быстрая оценка эффекта вентиляции в помещениях.
6Мониторинг закрытого пространства для транспортных средств / караванов
Автомобили, кемпинговые караваны, подземные гаражи, мониторинг накопления CO2 в закрытых отсеках, предотвращение водителей и пассажиров от ощущения недостатка кислорода и сонливости.
7. Вторичный модуль разработки IoT Умный дом, портативные детекционные приборы, наборы разработки производителей записывающих данных окружающей среды; Стандартизация протокола серийных портов,быстрое подключение к микроконтроллерам и облачным платформам.
V. Основные преимущества

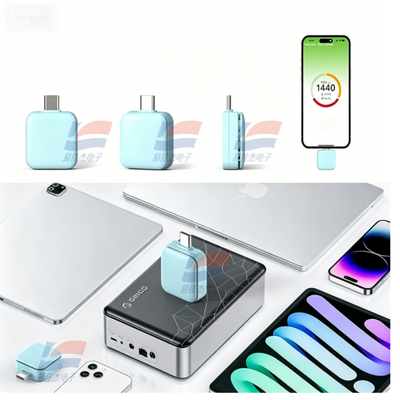

Сверхмаленький размер: 28 мм квадрата, может быть инкапсулирован как мини-зонд прямого вставления типа C, портативный дизайн;
длительный инфракрасный срок службы NDIR: отсутствие электролита, отсутствие расходных материалов, стабильная работа в течение 5 лет, отсутствие необходимости частой замены датчиков;
Синхронное обнаружение три в одном: CO2 + температура + влажность интегрированный сбор, встроенная компенсация температуры, более точные измерения;
Встроенная автоматическая калибровка ABC: нет необходимости в ручной калибровке нулевой точки при длительном использовании, что снижает затраты на техническое обслуживание;
USB 5V широко адаптируемый источник питания: мобильные телефоны, энергобанки, ноутбуки, адаптеры могут напрямую подавать энергию;
Два варианта проводного / Bluetooth выбираемого: чистое развитие выбирает UART базовой версии, портативный гражданский выбирает Bluetooth беспроводной версии.
