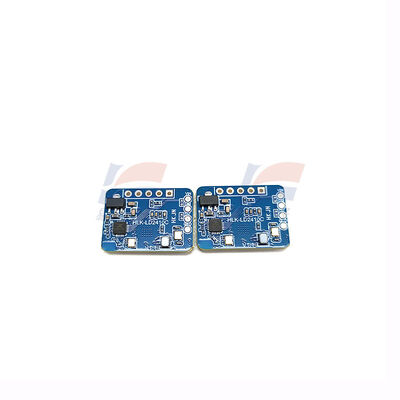

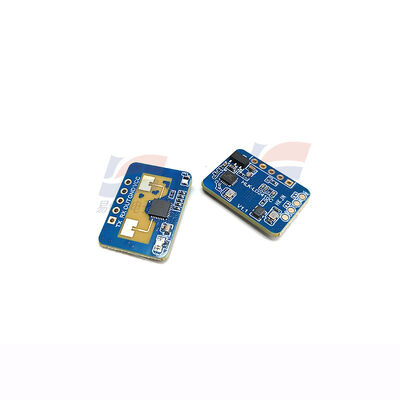

YJJ LD2410C 24G Интеллектуальный датчик с модулем радиолокации с функцией Bluetooth

Описание продукта:

YJJ LD2410C 24G Интеллектуальный датчик с модулем радиолокации с функцией Bluetooth

Особенности:

I. Основные параметры

Радиочастотные параметры

Операционная частота: 24-24,25 ГГц, FMCW частота модулируемая непрерывная волна, пропускная способность 250 МГц (CE/FCC Certified)

Архитектура антенны: 1 передача 1 прием (1T1R)

Производительность обнаружения

Статический человек (сидя / спящий, минимальное дыхание): 0,75 - 6 м

Движение человека: максимальное расстояние 8 м

Угол обнаружения: горизонтальный ± 60° (120° широкий угол), расстояние измерения шаг 0,75 м регулируемый

Электрические спецификации

Электроснабжение: постоянное 5 В, рабочий ток ≈ 79 мА, рекомендуемое питание ≥ 200 мА

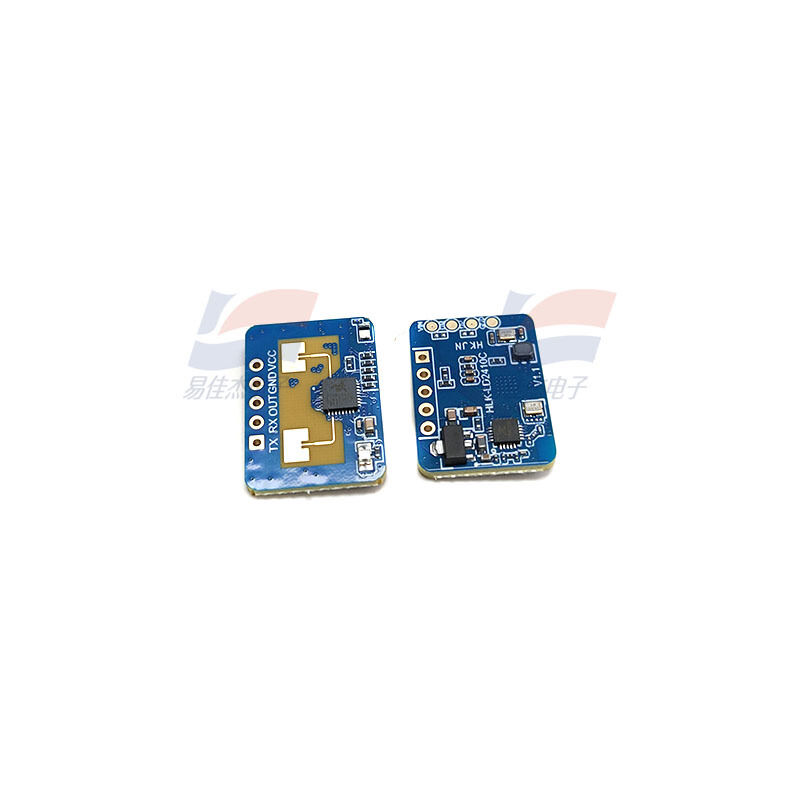

Пины (стандартное заголовок пина 2,54 мм: VCC/GND/OUT/RX/TX)

ОТ: уровень выхода 3.3В, присутствие = высокое, отсутствие = низкое (количество переключения)

TX/RX: 3.3V TTL Serial Port, По умолчанию Baud Rate 256000, протокол ASCII, может выводить расстояние / состояние присутствия

Диапазон температур работы: -40°C - +85°C, устойчивы к высоким и низким температурам

Размер: 16 × 22 мм (тип компактной поверхности, превосходный по сравнению со стройной моделью LD2410B) Дополнительные функции

Встроенное обнаружение светового датчика + отладка Bluetooth, мобильное приложение "HLKRadarTools" для регулировки чувствительности беспроводной связи, настройки задержки, диапазона обнаружения и обновления прошивки OTA

II. Характеристики продукта (по сравнению с инфракрасным PIR)

Способен обнаруживать неподвижного человека: даже если человек сидит неподвижно или спит с легким дыханием в груди, его можно распознать..

Проницаемость: может проникать через пластик, акрил и тонкие деревянные доски, не подверженные воздействию темноты, дыма, температуры или штор.

Защита от ложного срабатывания мелкими животными: может быть защищена программным обеспечением от вмешательства мелких животных, таких как кошки и собаки.

Двойной выход: количество переключателя OUT (простой привод для реле) + серийный порт UART (для MCU / PLC для сбора данных)

III. Применение

1Умный дом (основной продукт)

Светильники с чувством человека, магнитные светофоры, входные / ванные лампы включаются, когда люди приходят, и выключаются после того, как они уходят с задержкой.

Кондиционеры, установки свежего воздуха, обогреватели ванных комнат: включите, когда кто-то присутствует, выключите в режиме ожидания для экономии энергии, когда никого нет.

Умные туалеты, зеркальные огни ванной: запуск и остановка в зависимости от присутствия человека

2. Офис / Коммерческие

Офис, конференц-залы: интеллектуальное освещение, экономия энергии для пустого помещения

Коридоры, лифтовые вагоны имеют обнаружение, эскалаторы с человеческим присутствием начинают и останавливаются

3. Безопасность и промышленный контроль

Сигнализация кабинета/комнаты распределения электроэнергии при входе, обнаружение присутствия человека в отделениях оборудования

Шкафы, оборудование самообслуживания с обнаружением присутствия

Напоминания для персонала, находящегося в помещениях хранения

4. Малые бытовые приборы Аксессуары

Умные сушилки для одежды, электронагревательные стойки для полотенцев, обогреватели с человеческим сенсором

IV. Дифференциация одной и той же модели

LD2410B: 7×35 мм длинной полосы типа, параметры одинаковые, но упаковка отличается

LD2412: модель на большие расстояния, диапазон обнаружения более 10 м
