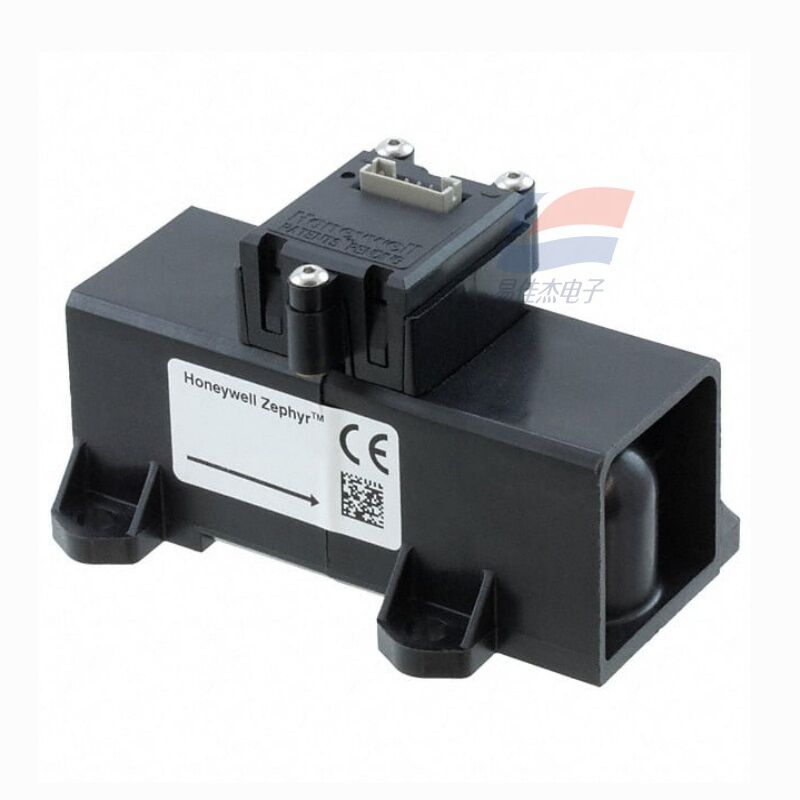

YJJ HAFUHM0020L4AXT Датчик теплового массового потока 0-20SLPM для медицинских применений

Описание продукта:

YJJ HAFUHM0020L4AXT Термальный датчик массового расхода воздуха 0-20SLPM для медицинского применения

Функции:

I. Параметры ядра (25℃, 1 атм, воздух)

Модель: HAFUHM0020L4AXT

Измерительная среда: сухой, чистый, безмасляный воздух/неагрессивный газ.

Диапазон: 0–20 SLPM (стандартные литры в минуту)

Точность: ±0,5% полной шкалы (полная шкала), ±0,5% показаний.

Повторяемость: ±0,1% полной шкалы

Разрешение: до 0,002 SLPM

Время отклика: ≤ 1 мс (быстрая динамика)

Выходной интерфейс: I2C (цифровой), адрес подчиненного устройства 0x49, уровень 3,3 В.

Напряжение источника питания: 3–10 В постоянного тока (типично 3,3 В/5 В).

Потребляемая мощность: Статическая около 25 мВт, максимальная ≤ 60 мВт.

Рабочая температура: от -20℃ до +70℃; средняя компенсация от 0 ℃ до +50 ℃

Сопротивление давлению: максимум 60 фунтов на квадратный дюйм (≈4 бар)

Интерфейс: конический штекер диаметром 22 мм (ISO 5356), быстросъемный тип.

Упаковка: 6-контактный разъем SIP, корпус из огнестойкого термопластика.

Сертификация: соответствие RoHS, изоляция медицинского уровня и защита от помех.

II. Интерпретация модели (HAFUHM0020L4AXT)

HAF: серия Зефир

У: универсальный тип

HM: высокая точность + канал малого радиуса действия (отличается от HH/HT).

00:20: Полный масштаб 20 SLPM

L4: выход I2C, интерфейс быстрой вставки 22 мм.

AXT: стандартная конфигурация, без специальных опций.

III. Принцип работы

Использование теплового микромоста MEMS:

Чип включает в себя изоляционный нагревательный резистор + резисторы измерения температуры на входе и выходе;

Воздушный поток отводит тепло, разница температур на входе и выходе ∝ массовый расход;

Встроенный ASIC выполняет температурную компенсацию, линеаризацию, оцифровку и выводит I2C;

Непосредственно измеряет массовый расход, не подверженный влиянию колебаний температуры/давления.

IV. Основные области применения (сценарии с низким расходом и высокой точностью)

Медицинское оборудование:

Точный контроль соотношения смеси кислород/воздух в аппаратах искусственной вентиляции легких/анестезиологических аппаратах.

Мониторинг низкого потока для инструментов для измерения функции легких, небулайзеров (0–20 SLPM)

Промышленная автоматизация:

Точное соотношение газа (например, сварочный защитный газ, инертный газ)

Оборудование для обнаружения утечек, калибровка и стабильность газового анализатора при низком расходе

Экологический мониторинг:

Регулирование малого расхода с замкнутым контуром для насосов для отбора проб воздуха, анализаторов ЛОС

Исследования и лаборатории:

Измерение микрорасхода газопроводов, прецизионного пневмооборудования

Техника/свежий воздух:

Высококлассные очистители воздуха, свежий воздух медицинского уровня с низким расходом
