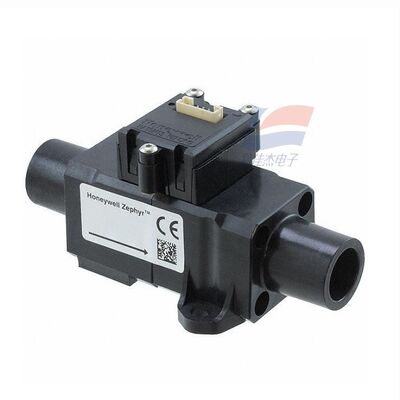

YJJ HAFUHT0050L4AXT MEMS сенсор теплового массового потока 0-50SLPM для медицинских / промышленных применений

Описание продукта:

Термальный датчик массового расхода YJJ HAFUHT0050L4AXT MEMS 0-50SLPM для медицинского/промышленного применения

Функции:

I. Основные параметры (25 ℃, 1 атм)

Модель: HAFUHT0050L4AXT

Измерительная среда: сухой и чистый воздух/неагрессивный газ.

Диапазон: 0–50 SLPM (стандартные литры в минуту)

Точность: ±0,5% полной шкалы (полная шкала)

Разрешение: минимум 0,002 SLPM.

Время отклика: ≤1 мс (быстрое динамическое измерение)

Выходной интерфейс: I2C (цифровой), адрес подчиненного устройства 0x49, уровень 3,3 В.

Напряжение источника питания: 3–10 В постоянного тока (типичное 3,3/5 В).

Потребляемая мощность: Статическая около 25 мВт, максимум ≤60 мВт.

Рабочая температура: от -20℃ до +70℃; Средняя компенсация от 0 ℃ до +50 ℃

Сопротивление давлению: максимум 60 фунтов на квадратный дюйм (приблизительно 4 бар)

Размер интерфейса: внутренняя резьба G3/8 (ISO 1179), совместим с разъемом ISO 5356.

Упаковка: 6-контактный разъем SIP, корпус из огнестойкого термопластика.

Срок службы: >5 лет (нормальная работа), соответствует RoHS

II. Интерпретация модели (HAFUHT0050L4AXT)

HAF: Серия Зефир

У: общего назначения

HT: высокая точность + резьбовой интерфейс (отличается от быстрой вставки HH)

00:50: Полномасштабная скорость 50 SLPM.

L4: выход I2C, порт с резьбой G3/8

AXT: стандартная конфигурация, без специальных опций.

III. Принцип работы

Использование технологии теплового микромоста MEMS:

Микросхема имеет изолированный нагревательный резистор + датчики температуры на входе и выходе;

Воздушный поток отводит тепло, а разница температур между входом и выходом пропорциональна массовому расходу;

Микросхема ASIC выполняет температурную компенсацию, линеаризацию, оцифровку и выводит сигналы I2C;

Прямое измерение массового расхода, не зависящее от колебаний температуры/давления.

IV. Основные приложения

Медицинское оборудование: Респираторы, наркозные аппараты, измерители функции легких для точного контроля потока кислорода/воздуха;

Промышленная автоматизация: смешивание газов, сварочный защитный газ, оборудование для обнаружения утечек, контроль массового расхода газа;

Мониторинг окружающей среды: калибровка расхода насоса для отбора проб воздуха, стабильность расхода газоанализатора;

Бытовая техника / Свежий воздух: Высококлассные системы подачи свежего воздуха, очистители воздуха для регулирования объема воздуха с обратной связью;

Приборы исследования: Лабораторные газопроводы, прецизионное пневмоизмерительное оборудование.
