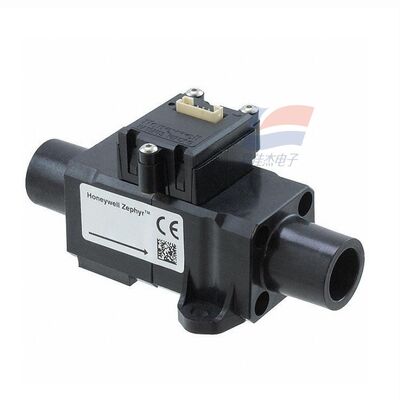

YJJ HAFUHH0050L4AXT MEMS датчик теплового массового потока для медицинского использования 0-50SLPM

Описание продукта:

YJJ HAFUHH0050L4AXT MEMS датчик теплового массового потока для медицинского использования 0-50SLPM

Особенности:

I. Параметры ядра (25°C, 1 atm)

Модель: HAFUHH0050L4AXT

Средство измерения: сухой и чистый воздух / не коррозионный газ

Диапазон: 050 SLPM (разрешение до ±0,05 SLPM)

Точность: ±0,5% FS (полномасштабный), ±0,5% показаний

Повторяемость: ±0,1% FS

Время ответа: ≤ 1 мс (быстрое динамическое измерение)

Выходный интерфейс: I2C (цифровой), уровень 3,3 В

Напряжение питания: 3 ̊10 ВДС (типично 3,3 ̊/5 В)

Потребление электроэнергии: статическое около 25 мВт, максимальное ≤ 60 мВт

Рабочая температура: от -20°C до +70°C; средняя компенсация от 0°C до +50°C

Сопротивление давлению: максимум 60 psi (приблизительно 4 бара)

Размер интерфейса: 22 мм конический мужской разъединитель (пневматическое быстрое соединение)

Упаковка: 6-прикольный SIP-коннектор, огнеупорный термопластичный корпус

Срок службы: >5 лет (нормальная эксплуатация), соответствует требованиям RoHS

II. Принцип работы

Использует технологию теплового микромоста MEMS:

Чип включает в себя изолированный отопительный резистор + резисторы для измерения температуры вверх по течению и вниз по течению;

Поток воздуха удаляет тепло, а разница температуры между вверх по течению и вниз по течению пропорциональна скорости массового потока;

Чип ASIC завершает температурную компенсацию, линеаризацию, цифровизацию и выводит сигнал I2C;

Прямо измеряет скорость массового потока, на которую не влияют колебания температуры / давления.

III. Основные применения

Медицинское оборудование: точное управление кислородом/потоком воздуха для вентиляторов, анестезийных аппаратов, инструментов легочной функции;

Промышленная автоматизация: распределение газа, сварный газ, оборудование для обнаружения утечек, мониторинг массового потока газа;

Мониторинг окружающей среды: калибровка потока насоса для отбора проб воздуха, стабильность потока газоанализатора;

Устройства / свежий воздух: высококачественные системы свежего воздуха, очистители воздуха с регулировкой объема ветра с закрытым контуром;

Исследовательские приборы: лабораторные газопроводы, точное пневматическое оборудование для измерения потока.

Спецификации:
