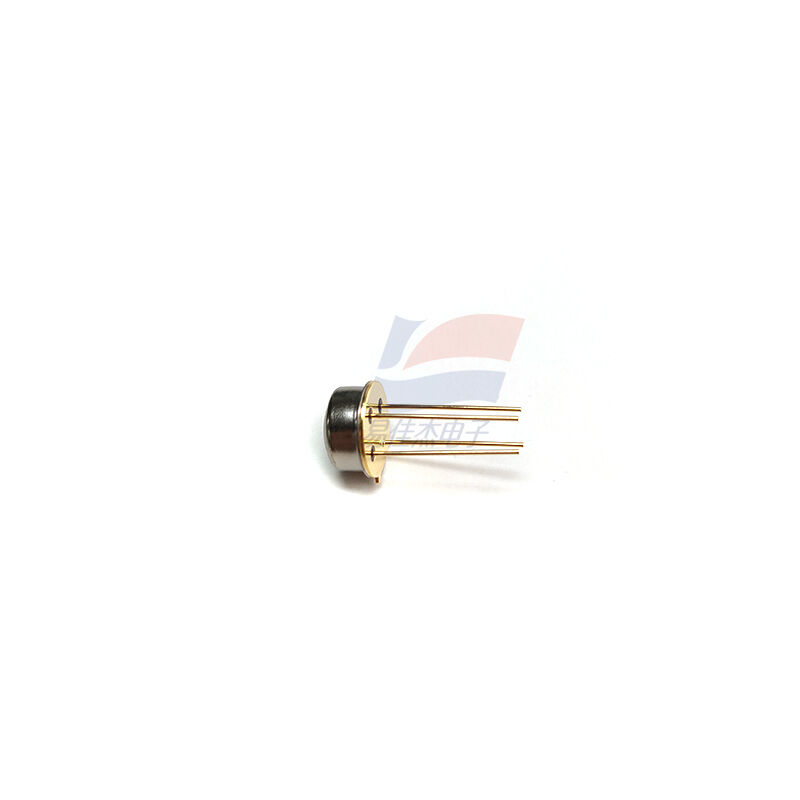

YJJ MRT313 MRT511 MEMS Термопильный инфракрасный датчик измерения температуры

Описание продукта:

YJJ MRT313 MRT511 MEMS Термобатарея Инфракрасный датчик измерения температуры

Функции:

I. Основные параметры (типичные значения при 25°C)

Размер чипа: 1,1 × 1,1 мм.

Угол поля зрения: 95° (энергия > 50%)

Сопротивление термобатареи: 90 ± 30 кОм

Скорость отклика: 160 ± 40 В/Вт (черное тело 500K)

Шумовое напряжение: 38 нВ/√Гц

Скорость обнаружения: 1,5 × 10⁸ см·√Гц/Вт

Постоянная времени: ≤ 13 мс (быстрый отклик)

Резистор NTC: 100 кОм ± 1% (25°C)

Значение NTC β: 3950 ± 1% (25/50°C)

Диапазон рабочих температур: -30°C ~ +125°C.

Диапазон измерения температуры: -20°C ~ +500°C (цель)

II. Принцип работы

На основе эффекта Зеебека сотни термопар соединяются последовательно для приема инфракрасного излучения от мишени (8–14 мкм), а разница температур преобразуется в выходное напряжение; внутренний NTC используется для компенсации температуры окружающей среды для достижения бесконтактного статического/динамического измерения температуры (в отличие от пироэлектрического, который измеряет только динамические изменения).

III. Основные приложения

Медицинское измерение температуры: лобные термометры, ушные термометры (высокая точность для тела человека 32–42°С)

Управление бытовой техникой: вытяжки (высокотемпературный запуск на плите), кондиционеры, микроволновые печи, контроль температуры плиты

Промышленное измерение температуры: бесконтактное измерение температуры на производственных линиях, защита оборудования от перегрева.

Обнаружение присутствия человека: интеллектуальное освещение, безопасность, автоматические двери (также можно обнаружить статическое человеческое тело)
