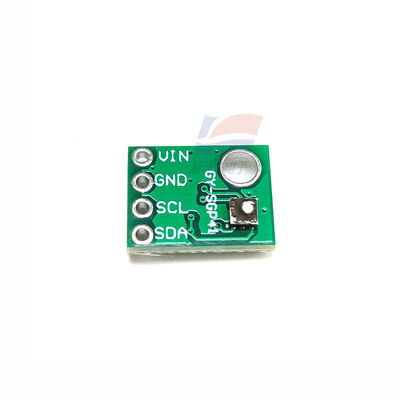

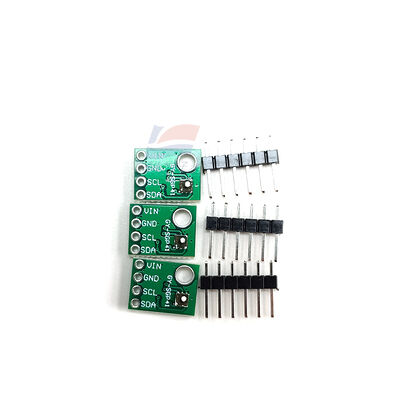

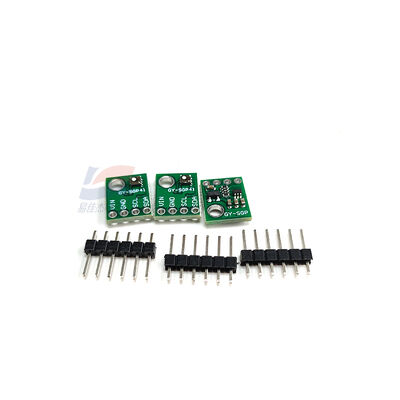

YJJ GY-SGP41 Модуль качества воздуха для умного дома и устройств Интернета вещей

Описание продукта:

YJJ GY-SGP41 Модуль качества воздуха VOC + NOₓ для умного дома и устройств Интернета вещей

Функции:

I. Параметры ядра (на основе чипа SGP41 + платы модуля GY)

1. Объект обнаружения и вывод

Обнаруженные газы: VOC (летучие органические соединения), NOₓ (оксиды азота).

Выходные данные алгоритма: индекс VOC 1–500, индекс NOₓ 0–500; eCO₂ (эквивалент CO₂) можно рассчитать

Диапазон измерения летучих органических соединений: 0–10 000 частей на миллиард (типично 500–10 000 частей на миллиард)

Диапазон измерения NOₓ: 0–10 000 частей на миллиард.

Разрешение: 1 ppb (исходный сигнал 16 бит)

2. Реакция и точность

Время отклика ЛОС T90: <10 с

NOₓ Время отклика T90: <250 с

Точность (стандартные условия): ЛОС ±15%; NOₓ ±50 частей на миллиард

Долгосрочная стабильность: <2%/месяц (защита от загрязнения, низкий дрейф)

3. Электрические характеристики (модуль)

Напряжение источника питания: 3,3 В/5 В постоянного тока (совместимо); встроенное питание LDO 1,8 В SGP41

Рабочий ток: ≈40 мА (пиковый); типичный 3 мА при 3,3 В

Ток в режиме ожидания: ≈0,1 мкА

Интерфейс связи: I2C (стандартный режим, 100 кГц), 7-битный адрес 0x59.

4. Экологические и физические

Рабочая температура: -30℃ ~ +70℃ (промышленный класс)

Влажность: 0–90 % относительной влажности (без конденсации).

Температура хранения: 5℃–30℃.

Размер модуля: 13 мм × 10,5 мм × 2 мм (включая разъемы контактов)

Пакет микросхем: DFN 2,44×2,44×0,85 мм.

II. Ключевые особенности

Интеграция двух газов: один чип одновременно измеряет летучие органические соединения + NOₓ, выдает стандартизированный индекс, нет необходимости в сложной калибровке.

Совершенный алгоритм: встроенный алгоритм индекса газа Sensirion, устойчивый к воздействию алкоголя, духов и т. д., долгосрочная стабильность.

Низкое энергопотребление в широком диапазоне температур: доступно от -30 ℃ до +70 ℃, подходит для устройств IoT с батарейным питанием.

Plug-and-play: прямой выход цифровой величины I2C, совместимость с напряжением 3,3 В/5 В, нет необходимости в периферийных схемах.

Расширяемый eCO₂: конвертируйте индекс VOC в эквивалент CO₂, выполняйте комплексные требования по мониторингу качества воздуха в помещении (IAQ).

III. Основные приложения

1. Мониторинг качества воздуха в помещении (основной)

Умный дом: Очиститель воздуха, система свежего воздуха, интеллектуальный кондиционер (автоматическая регулировка скорости/старт/стоп)

Офис/класс: Мониторинг ЛОС (формальдегид, бензол) + NOₓ (дым, выхлопные газы) в режиме реального времени.

Спальня/детская комната: раннее предупреждение о запахах, вредных газах, обеспечение здоровья.

2. Домашние хозяйства и контроль рисков

Кухня: (НЕТₓ/автоматический запуск)

Ванная комната: контроль запаха (ЛОС), автоматическая вытяжка.

Кондиционер/свежий воздух: автоматическая регулировка объема воздуха в соответствии с индексом IAQ, энергосбережение.

3. Промышленность и Интернет вещей

Небольшой завод/склад: Мониторинг утечек летучих химических веществ, окраска выхлопных газов.

Портативный детектор: портативная ручка для контроля качества воздуха, терминал мониторинга окружающей среды.

Узел Интернета вещей: Городская микростанция, система автоматизации зданий (БА).
