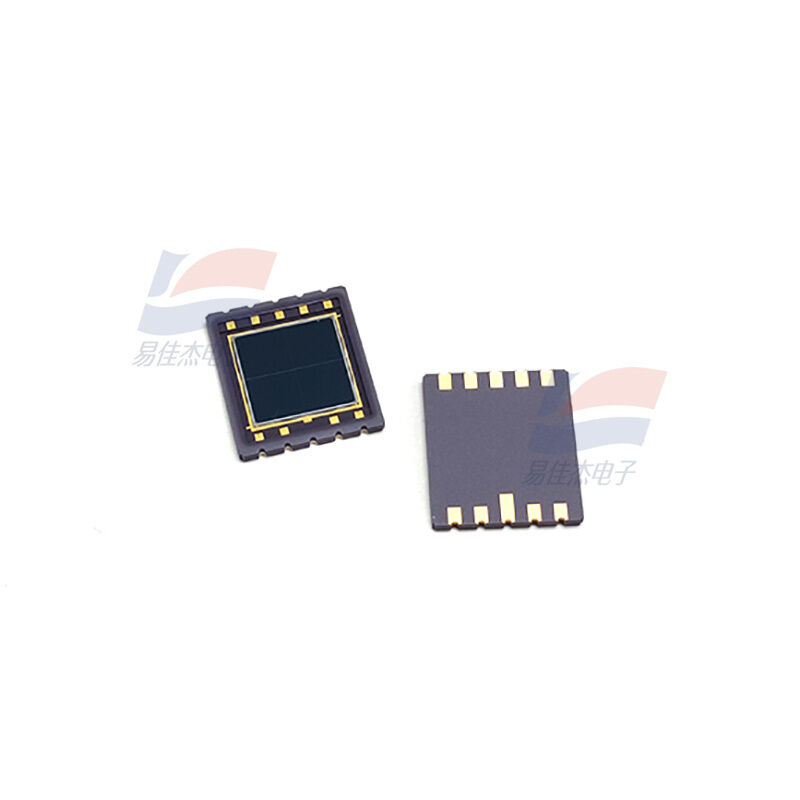

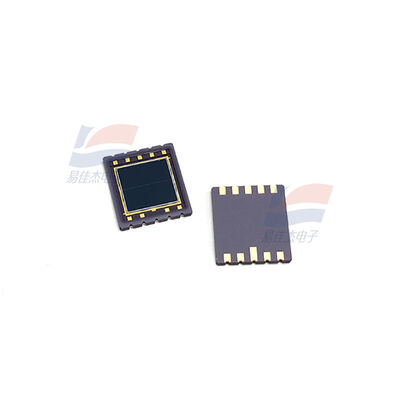

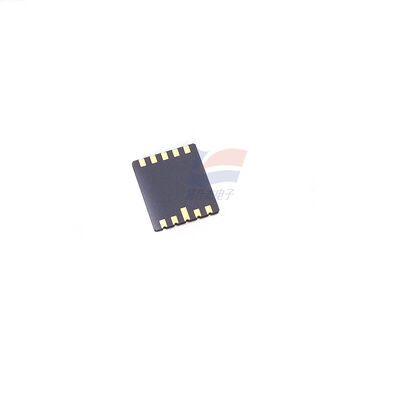

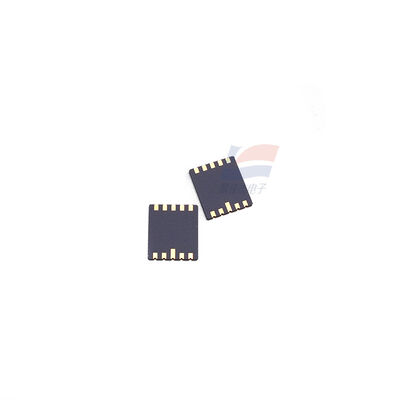

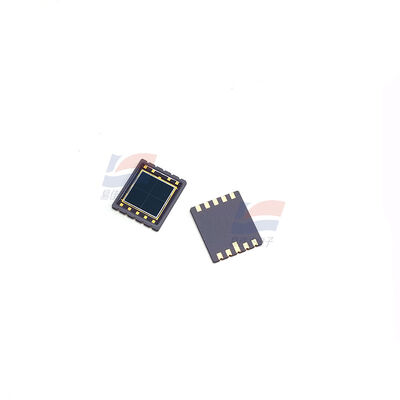

YJJ S5981 Силиконовый фотодиод 10×10 мм для обнаружения ближнего инфракрасного излучения

Описание продукта:

Кремниевый PIN-фотодиод YJJ S5981, 10×10 мм, для обнаружения в ближнем инфракрасном диапазоне

Характеристики:

Фотодиод S5981 Silicon PIN, специально разработанный для поверхностного монтажа (SMD), в основном используется для точных оптических задач, таких как калибровка оптической оси, обнаружение положения и выравнивание лазера.
Фотодиод S5981
1. Ключевые параметры (Ta = 25°C)
Модель: S5981
Тип: 4-квадрантный кремниевый PIN-фотодиод
Фоточувствительная область: 10 × 10 мм (равная для всех квадрантов, 5 × 5 мм на квадрант)
Спектральный отклик: 320 - 1100 нм (от ультрафиолетового до ближнего инфракрасного диапазона)
Hamamatsu Photonics Co., Ltd.
Пиковая длина волны: 960 нм
Коэффициент отклика: 0,72 А/Вт @ 960 нм
Темновой ток: ≤ 4 нА (@ VR = 10 В)
Емкость перехода: 35 пФ (@ VR = 10 В, f = 1 МГц)
Частота среза: 20 МГц
Эквивалентная мощность шума: 1,9 × 10-¹4 Вт/Гц¹/²
Корпус: Керамический SMD, толщина 1,26 мм
Рабочая температура: -40°C ~ +85°C
Температура хранения: -40°C ~ +100°C
Особенности: 4-квадрантное разделение, большая фоточувствительная область, ультратонкий SMD, безсвинцовая пайка оплавлением
2. Структура и выводы
4-квадрантная структура: Освещаемая поверхность разделена на 4 независимых квадранта (A/B/C/D), каждый из которых способен выдавать фототок
Выводы: Всего 5 (4 сигнальных пути + 1 общий вывод), поддержка пайки оплавлением SMD
Преимущества: Одновременное определение интенсивности света и положения светового пятна, отсутствие необходимости механического сканирования
3. Типичные применения
Калибровка / выравнивание оптической оси лазера
Мониторинг положения и смещения для оборудования лазерной маркировки, сварки, резки
Оптическая платформа, телескоп, коррекция замкнутого контура оптической оси лазерного радара
Детектор положения (альтернатива PSD)
Измерение смещения центра светового пятна, обнаружение отклонения угла
Роботизированное зрение, выравнивание заготовок, точное определение смещения
Мониторинг мощности / энергии лазера
Реальное время обнаружения мощности лазера 905 нм / 980 нм / 1064 нм
Мониторинг интенсивности света для волоконно-оптической связи, лазерного медицинского оборудования
Оптические измерительные приборы
Широкополосное обнаружение для спектрофотометров, колориметров, радиометров
Мониторинг окружающего освещения, управление экспозицией для промышленных камер
Автомобильная / промышленная автоматизация
Автомобильный лазерный радар (LiDAR) приемник, датчик предотвращения столкновений
Навигация и позиционирование автоматизированных управляемых транспортных средств (AGV)
