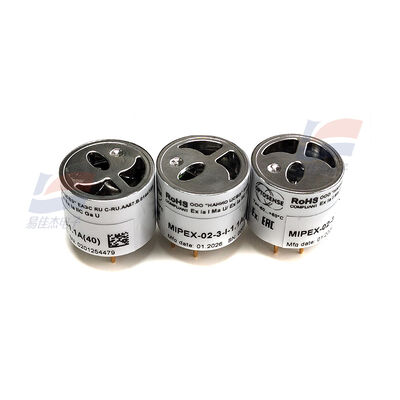

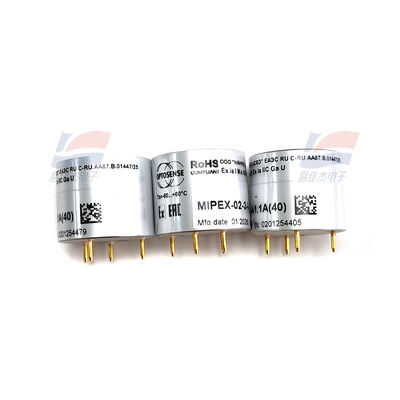

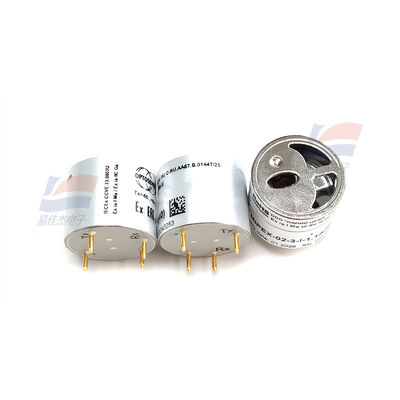

YJJ MIPEX-02-1-II-1.1A (21) Маломощный оптический газовый датчик НДИК (недисперсионный инфракрасный) для нефтегазовой энергетики

Описание продукта:

YJJ MIPEX-02-1-II-1.1A (21) Низкомощный NDIR недисперсивный инфракрасный оптический газовый датчик для нефтегазовой энергии

Особенности:

Принцип обнаружения: недисперсивная инфракрасная оптика NDIR (специфическая для метана CH4, без химического отравления, длительный срок службы)

Полный демонтаж модельного кода (в соответствии с оригинальными заводскими правилами)

MIPEX-02 - 1 - II - 1.1A (21)

Базовая серия корпуса взрывостойкость рейтинга версия прошивки выделенный диапазон

02: Миниатюрный низкомощный инфракрасный датчик метана

1: **Оболочка No 1: Металлическая оболочка из нержавеющей стали**

II: **II класс взрывостойкость (промышленный взрывостойкость на земле, неминовая) Ex ia IIC Ga**

1.1А: аппаратная схема, определение пин, заводская калибровка версия прошивки

(21): **В диапазоне от 0 до 21% ВОЛ Метан CH4**

Выявленный газ: метан CH4 (природный газ, биогаз, трубопроводный газ), высокая селективность, устойчивость к перекрестной интерференции этана/пропана

Структура: прямое вставка 4Pin, полностью запечатанная инфракрасная газовая камера, встроенный источник света + детектор + MCU, полная компенсация температуры / атмосферного давления, заводская калибровка

II. Основные параметры измерений (оригинальная заводская версия 25°C)

1Дальность и точность

Диапазон измерений: 0 ~ 21% ВОЛ Метан (CH4) (приставка (21) исключительно большой диапазон)

Точность измерений: ±0,2% VOL (0~5% интервала); ≤ полный диапазон 1,5% FS (полный диапазон)

Разрешение: 0,01% VOL

Линейность: < 1% FS

Перекрестная интерференция: минимальная интерференция с смесями углеводородов, CO, водяным паром, метаном исключительно высокая селективность

2Характеристики реакции

Время предварительного нагрева: ≤ 120 с (2 минуты)

Время ответа T90: ≤ 5 с (без фильтра пыли); ≤ 15 с (с фильтром пыли)

Время восстановления: ≤ 8 с

Годовой дрейф: < 0,5% FS / год, отличная долгосрочная стабильность

III. Полные электропараметры

1. Электроснабжение и энергопотребление (ультранизкое энергопотребление, предпочтительно батарейное энергоснабжение)

Рабочее напряжение: 3,0 ~ 4,5 В постоянного тока (типичное 3,3 В)

Средний рабочий ток: < 0,5 мА

Общее энергопотребление: < 1,5 мВт (Унифицированное ультранизкое энергопотребление серии MIPEX-02)

Потребление статической энергии во время сна: уровень μA

2Выходный сигнал

Интерфейс связи: цифровой UART (TTL Serial Port)

Параметры серийного порта: скорость передачи 9600 bps, формат 8N1 (8 бит данных, 1 бит остановки, без парита)

Встроенная функция: Компенсация температуры, Компенсация атмосферного давления, Хранение данных калибровки на заводе, Прямой выход серийного порта истинного значения концентрации,Не требуется конверсия внешнего алгоритма

3. Экологические параметры работы

Рабочая температура: -40°С ≈ +60°С Широкая температура Промышленный класс

Влажность окружающей среды: 0 ~ 98% RH (без конденсации)

Атмосферное давление: 80 ~ 120 кПа

Степень защиты: IP54, пылестойкость, водопаростойкость

Температура хранения: -55°C +60°C

IV. Уровень взрывостойкости (ядро отличается от вашей предыдущей модели угольной шахты)

Сертификация на взрывобезопасность: Ex ia IIC Ga (внутренне безопасный взрывобезопасность II класса)

Применимость к взрывам: Завод, нефть и газ, химикаты, опасные зоны на открытом воздухе (0 Общая зона)

Различить прежнюю модель:

I = I класс угольной шахты подземный специальный (Ex ia I Ma)

II = Класс II Промышленная земля Возгораемая и взрывная среда (Ex ia IIC Ga), может использоваться в химической промышленности, нефти и газа, газовых станциях

V. Физические размеры и структурные параметры

Общие габариты: Φ20,3 mm × 16,6 mm (без штифтов)

Материал оболочки: оболочка No 1 Спецификация = 304 Нержавеющая сталь Металлическая оболочка, прочная, устойчивая к ударам, пылестойкая, влагостойкая

Масса: 16,6 г (версия из нержавеющей стали)

Пины: 4Pin Gold Plated Straight Insert Pins, PCB Directly Welded Design service life: ≥ 10 лет (инфракрасная оптика без катализатора и ослабления отравления,гораздо дольше, чем датчики каталитического сгорания)

VI. Основные преимущества продукции

Эксклюзивный широкий диапазон 0 - 21% VOL: охватывает весь диапазон взрывов природного газа (нижний предел 5% VOL для взрывов метана, верхний предел 15% VOL), совместим с мониторингом утечек сверх диапазона.

Промышленная взрывостойкость верхнего уровня Ex ia IIC Ga: взрывостойкость зоны Ground 0, соответствующая требованиям для использования на химических/нефтяных и заправочных станциях

Очень низкое энергопотребление < 1,5 мВт, идеально совместимое с портативным беспроводным оборудованием для мониторинга Интернета вещей, работающим на батареях

Оптический принцип NDIR: отсутствие отравления кремниевым газом, отсутствие повреждений от воздействия высокой концентрации, отсутствие дефицита кислорода, 10-летний срок службы

Встроенная полная компенсация + заводская калибровка, одночипный прямой серийный порт считывает концентрацию, периферийные схемы чрезвычайно просты

корпус из нержавеющей стали, устойчивый к пыли, влаге и суровым условиям промышленности

VII. Основные применения и сценарии применения

Основное приложение

Промышленный газ (метан) подземный мониторинг утечек в широком диапазоне, обнаружение безопасности газа, газовый и нефтехимический взрывозащитный мониторинг окружающей среды

Раздел полей заявки

Нефтегазовая и энергетическая промышленность (основная сила)

Долгопроходные трубопроводы природного газа, воротные станции, станции регулирования давления, полевые станции мониторинга утечек

Нефтяные месторождения, нефтеперерабатывающие и химические заводы, обнаружение превышения норм метана в газовых котельных

Мониторинг безопасности городских газопроводов, муниципальных АЗС

Промышленная безопасность

Фиксированный детектор горючих газов, онлайн-анализатор промышленных газов

Химическая мастерская, взрывозащитный завод, мониторинг концентрации метана в закрытых помещениях

Переносные / IoT устройства

Портативный детектор газа на батареях, портативный инструмент для проверки

Беспроводной узел мониторинга газа с низким энергопотреблением, датчик LoRa/NB-IoT IoT

Другие сценарии

Мониторинг метана в биогазовых станциях, анаэробных резервуарах очистных сооружений

Котлы, газогенераторы, промышленные печи

Спецификации:
