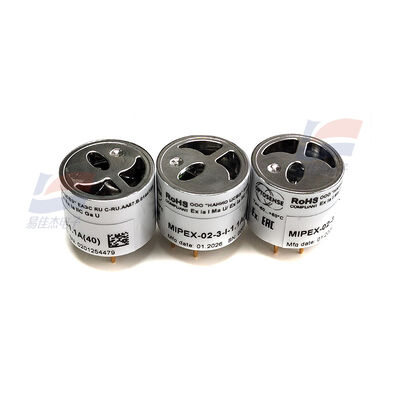

YJJ Mipex-02-3-I-1-1A (40) NDIR Недисперсивный инфракрасный оптический газовый датчик для угольных шахт

Описание продукта:

YJJ Mipex-02-3-I-1-1A (40) NDIR Недисперсионный инфракрасный оптический газовый датчик для угольных шахт

Особенности:

Принцип детектирования: NDIR недисперсионный инфракрасный оптический газовый датчик (специализированный для метана CH₄)

Расшифровка суффикса модели

02: Базовая серия MIPEX-02 (миниатюрный низкопотребляющий инфракрасный)

3: Корпус из нержавеющей стали (взрывозащищенная конструкция)

I: Шахтный взрывозащищенный класс I (взрывозащита класса I для подземных угольных шахт)

1: Спецификация диапазона измерения

1A: Версия аппаратного обеспечения, определение контактов, конфигурация прошивки

(40): Диапазон 0 - 40% ОБ. об. метана (CH₄), специализированная версия с широким диапазоном для угольных шахт

I. Общий обзор

Детектируемый газ: Метан CH₄ (природный газ, рудничный газ), высокая устойчивость к перекрестным помехам от углеводородов

Взрывозащита: Ex ia I Ma (шахтная искробезопасная взрывозащита, применима для зоны 0), высший класс взрывозащиты, эксклюзивный для шахт

Конструкция: Микроцилиндр Φ20 мм, 4-контактный прямой штекер, полностью герметичная газовая камера из нержавеющей стали, встроенный инфракрасный источник света + детектор + MCU, с температурной компенсацией

Ключевое позиционирование: Инфракрасный датчик метана с широким диапазоном и низким энергопотреблением для шахтного газа и природного газа, заменяющий каталитические датчики, устойчив к отравлению, имеет чрезвычайно долгий срок службы и не имеет проблем с отказом из-за недостатка кислорода

II. Полная расшифровка кода модели в текстовом формате

MIPEX-02 - 3 - I - 1 - 1A (40)

Базовая серия Корпус Класс взрывозащиты Диапазон Настройка Версия аппаратного обеспечения Конечный диапазон

02: Инфракрасный NDIR Метан 3 = Нержавеющая сталь I = Шахтный класс I 1 = Широкий диапазон 1A = Прошивка (40) = 0 - 40% ОБ. об. CH₄

III. Основные параметры измерения (Заводские спецификации)

1. Диапазон и точность

Измеряемый газ: Метан CH₄ (Газ)

Диапазон измерения: 0 - 40% ОБ. об. (40) (Эксклюзивный диапазон)

Точность измерения: ±0.2% ОБ. об. (0 - 5%); ±1.5% от полного диапазона (Полный диапазон)

Разрешение: 0.01% ОБ. об.

Линейность: <1% FS, встроенная заводская калибровка линейности

Перекрестные помехи: Низкие помехи от этана, пропана и других алканов, эксклюзивная высокая селективность к метану

2. Время отклика и прогрева

Время прогрева: ≤120с (стабильность при включении)

Время отклика T90: ≤5с (без пылевого фильтра); ≤15с (с пылевым фильтром); ≤8с

Время восстановления: ≤8с

Долгосрочный дрейф: <0.5% FS / год

IV. Полные электрические параметры

1. Потребление энергии (Сверхнизкое энергопотребление, предпочтительно питание от батареи)

Рабочее напряжение: 3.0 - 4.5 В постоянного тока (типичное 3.3 В)

Средний рабочий ток: <0.5 мА

Общее энергопотребление: <1.5 мВт (самый низкий в отрасли инфракрасный датчик)

Потребление в спящем режиме: Уровень μA

2. Выходной сигнал

Интерфейс связи: Полностью цифровой UART (последовательный порт TTL)

Скорость передачи данных: По умолчанию 9600 бит/с

Формат данных: 8N1 (8 бит данных, 1 стоповый бит, без контроля четности)

Встроенные функции: Температурная компенсация, компенсация атмосферного давления, хранение калибровки данных, прямой вывод значения концентрации, не требуется внешняя алгоритмическая обработка

3. Параметры рабочей среды

Рабочая температура: -40°C ~ +60°C (шахтная версия для широкого температурного диапазона класса I)

Влажность окружающей среды: 0 - 98% относительной влажности (без конденсации)

Атмосферное давление: 80 - 120 кПа

Степень защиты: IP54, защита от пыли и брызг, встроенная водонепроницаемая газовая камера от паров

Температура хранения: -55°C ~ +60°C

V. Физические размеры и конструкция

Габаритные размеры: Φ20.3 мм × 16.6 мм (без учета контактов)

Корпус: Нержавеющая сталь 304 (спецификация модели 3), прочный, ударопрочный, взрывозащищенный корпус для шахт

Вес: 16.6 г (версия из нержавеющей стали)

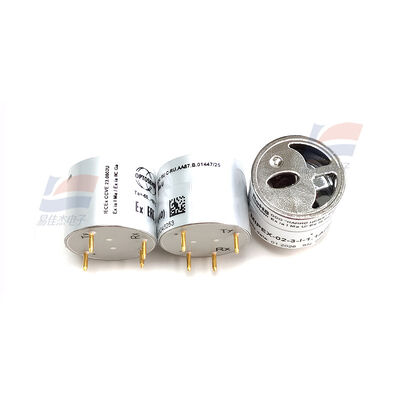

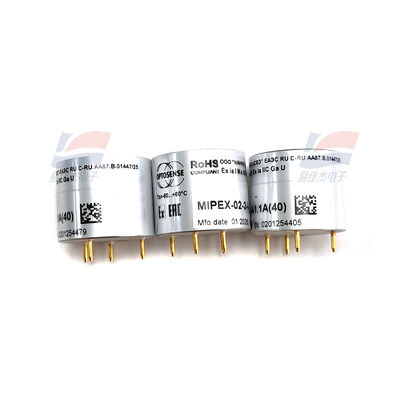

Контакты: 4-контактные стандартные прямые металлические штекеры, прямая пайка к печатной плате

Срок службы: ≥10 лет (инфракрасная оптика без расходных материалов, без отравления катализатора и деградации)

VI. Сертификация взрывобезопасности (ключевые квалификации для шахт)

Стандарт взрывозащиты: Ex ia I Ma (IEC 60079 Шахтный класс I, искробезопасность, высший класс взрывозащиты, применим для шахтных зон 0)

Применение: Подземные угольные шахты, взрывоопасные среды с метаном, отсутствие электрических искр, отсутствие риска детонации

Недостатки каталитических датчиков: Не боятся кремниевого отравления, не боятся воздействия высоких концентраций газа, не имеют отказа из-за недостатка кислорода

VII. Ключевые преимущества продукта

Эксклюзивный широкий диапазон (40): 0 - 40% ОБ. об., охватывает все опасные интервалы шахтного газа (нижний предел взрываемости 5% ОБ. об.)

Высшая шахтная взрывозащита: Ex ia I Ma, единственное соответствующее решение для подземных инфракрасных датчиков метана

Чрезвычайно низкое энергопотребление <1.5 мВт, совместимость с портативным оборудованием с питанием от батареи, беспроводным оборудованием мониторинга

Преимущество оптического принципа: Срок службы 10 лет, отсутствие отравления катализатора, высокая стабильность, очень малый температурный дрейф

Встроенная полная компенсация: Встроенная компенсация температуры и атмосферного давления, заводская калибровка, прямое считывание концентрации одним чипом

Прочный корпус из нержавеющей стали, защита от пыли, влаги, для суровых подземных условий

Цифровой выход UART, чрезвычайно простая схема, отсутствие внешних схем обработки сигналов

VIII. Основные области применения и сценарии

1. Основное применение: Мониторинг концентрации метана в подземных угольных шахтах, обнаружение утечек природного газа в широком диапазоне, раннее предупреждение о шахтной безопасности

2. Сегментация применения

Угольная и горнодобывающая промышленность (доминирующая)

Приборы для проверки подземных газов, портативные газоанализаторы

Стационарные газовые датчики, подстанции шахтной безопасности, онлайн-мониторинг газов в туннелях

Сигнализация превышения пределов газа на угольных забоях, выемочных участках, в туннелях, в герметичных зонах

Нефтегазовая энергетика

Мониторинг утечек природного газа на дальних трубопроводах, станциях в широком диапазоне

Обнаружение метана высокой концентрации на нефтяных месторождениях, в нефтеперерабатывающих и химических комплексах

Промышленное охранное оборудование

Стационарные детекторы горючих газов, промышленные газоанализаторы

Мониторинг растворенного в трансформаторном масле метана (маслогазовые неисправности)

Портативные / беспроводные устройства

Низкопотребляющие портативные детекторы с питанием от батареи, узлы беспроводного мониторинга газов IoT
