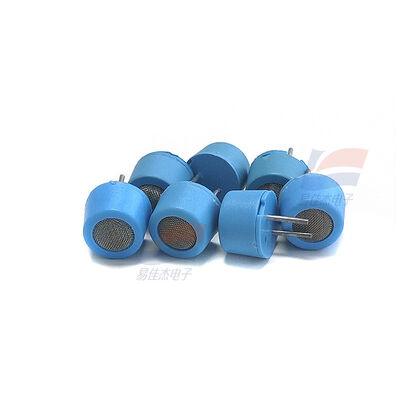

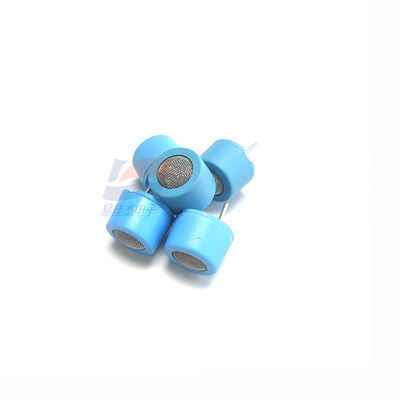

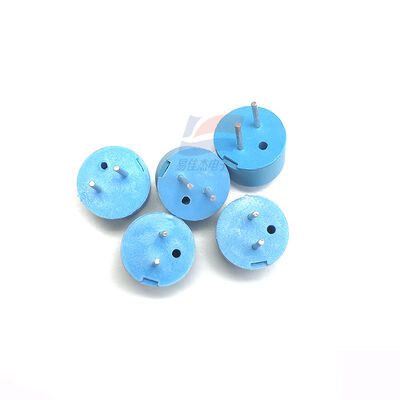

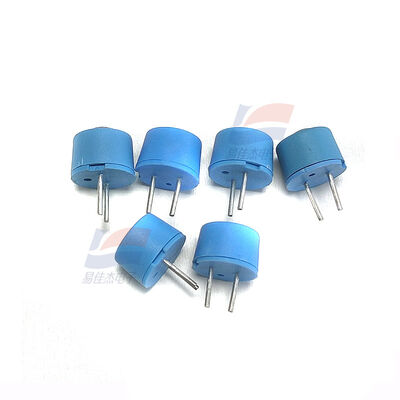

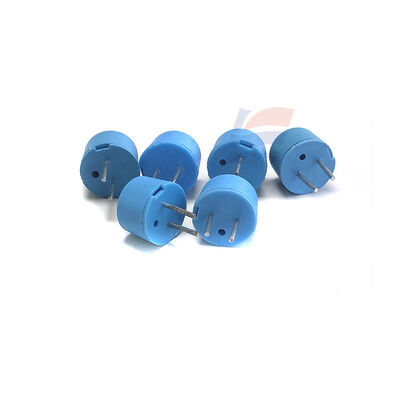

Полупроводниковый газочувствительный датчик YJJ MQ-D1 для обнаружения утечек бытового газа

Описание продукта:

YJJ MQ-D1 полупроводниковый датчик газового датчика для обнаружения утечки газа в бытовых помещениях

Особенности:

Полупроводниковый датчик горючих газов MQ-D1 относится к серии низкомощных моделей MQ-D. Он может обнаруживать различные виды горючих газов и дыма.и используется в основном для обнаружения утечек газа в бытовых помещениях.

I. Основной обзор

Модель: MQ-D1

Принцип обнаружения: датчик газа полупроводникового оксида металла (MOS), сопротивление уменьшается по мере увеличения концентрации горючих газов и выводит аналоговый сигнал напряжения

Упаковка: металлическая оболочка для упаковки, 4 булава (2 булава для нагревательной проволоки + 2 булава для сигнального электрода)

Позиционирование ядра: низкомощное обнаружение горючих газов широкого спектра по сравнению с традиционными MQ-2 и MQ-4, с меньшим расходом энергии и меньшими размерами

II. Выявленный газ и диапазон

1. обнаруживаемые газы (широко спектровый тип)

Природный газ (метан CH4), газ, сжиженный нефтяной газ (СНГ), водород, окись углерода (СО), ацетилен, бензиновые/керосиновые пары, алканы, дым, органические горючие пары

2. Диапазон измерений

500 ppm ~ 10000 ppm (0,05% ~ 1%), оптимальная чувствительность к метану

Стандарт калибровки: 0,3% (3000 ppm) метана

III. Полные электрические параметры (оригинальный заводской спецификационный лист)

1. Параметры питания и отопления

Нагревательное напряжение VH: 6,0 V DC

Рабочее напряжение петли Vc: ≤ 24V DC

Стандартное сопротивление нагрузке RL = 51Ω

Потребление энергии на отопление: конструкция с низкой мощностью, значительно ниже, чем у обычных датчиков серии MQ

2Электрические характеристики датчика газа

Выходное напряжение чистого воздуха: V0 = 0,7 ~ 1,6 V

Выходное напряжение калиброванного газа (0,3% метана): V1 ≥ 2,5 V

Время ответа (T90): ≤ 30 с (газ достигает стабильной выходной мощности)

Время восстановления: ≤ 60 с (выход газа и возвращение к исходному уровню)

3. Рабочая среда

Рабочая температура: -10°C ∙ +45°C

Температура хранения: -20°C +50°C

Влажность окружающей среды: ≤ 90% RH (без конденсации)

Атмосферное давление: 650 ~ 800 мм рт. ст.

Долгосрочная стабильность: 24-часовой непрерывный рабочий цикл, отклонение исходного напряжения **±15% в пределах**

4. Определение пин (4-пин универсальный)

1, 2 булавки: нагревательная проволока (VH) (без полярности)

3, 4 булава: сигнальные терминалы (Vc/RL) (на обоих концах датчика газа)

IV. Основные характеристики продукта

Низкое энергопотребление: исключительная конструкция низкомощного отопления для серии D, подходящая для батарейных и портативных устройств

Высокая чувствительность: хорошая реакция на метан, сжиженный газ, газ, дым и органические горючие пары

Отличная долгосрочная стабильность, длительный срок службы и хорошая устойчивость к воздействию окружающей среды

Простая периферийная схема, требует только источника питания для отопления + выборки разделителя напряжения, одночипный ADC напрямую читает

Низкая стоимость, подходящая для массового производства крупногабаритных бытовых приборов

Требуется предварительное нагревание (начальное предварительное нагревание при включении ≥ 5 минут для стабильного измерения)

V. Основные применения и сценарии применения

1. Основное применение

Сигнализация утечки газа в быту (народный газ, сжиженный газ, обнаружение утечки городского газа)

2Расширение во всех сценариях

Безопасность дома: обнаружение утечек кухонного газа, мониторинг утечек газа для газовых водонагревателей / настенных печей

Промышленное и гражданское: мелкомасштабная инспекция утечек горючих газов, обнаружение утечек газа в трубопроводах

Мониторинг окружающей среды: обнаружение превышения предельного значения горючих газов, дыма и горючих паров в помещениях

Интеграция небольших приборов: защита безопасности газовых печей, модуль безопасности газа для оборудования для сушки / отопления

Простое оборудование: портативный детектор газа, мониторинг горючих газов в гараже / подвале, простая дымовая сигнализация
