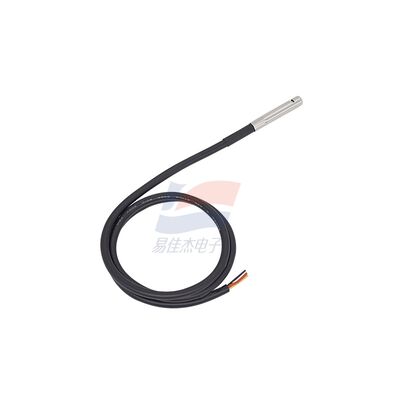

Промышленный датчик температуры и влажности YJJ AHT2415C из нержавеющей стали 304

Описание продукта:

YJJ AHT2415C Промышленный зонд температуры и влажности 304 из нержавеющей стали

Особенности:

AHT2415C стандартная версия с проводной зондой, оснащенная корпусом из 304 нержавеющей стали, цифровым выходом I2C, полностью калиброванным на фабрике зондом температуры и влажности промышленного класса.Суффикс 00 представляет собой оригинальную заводскую стандартную спецификацию (должина линии по умолчанию и упаковка).Ниже приведены полные официальные параметры, электрические, размеры, штифты, коммуникации, полное описание применения, а также ссылка на оригинальный заводской спецификационный лист.

I. Обзор продукции

Бренд: ASAIR Guangzhou Aosong Electronics

Полное название модели: AHT2415C00 (стандартная версия AHT2415C)

Принцип обнаружения: емкостное обнаружение температуры и влажности с встроенным цифровым интегрированным чипом, разработанным самостоятельно

Структура: 304 зонд из нержавеющей стали + внутренняя пылестойкая водонепроницаемая мембрана из ПТФЕ + защищенный расширительный кабель, устойчивый к пыли, конденсации и помехам влаги,не требуется прямая сварка ПКБ, внешняя установка

Производство: полностью калиброванный полный диапазон, без необходимости вторичной калибровки пользователем

II. Основные параметры измерения (25°C нормальная температура отсчета)

1Диапазон измерений

Температура: -30°C ≈ +80°C (ограничительный рабочий диапазон: -40~85°C)

Относительная влажность: 0% RH ∼ 100% RH (полный диапазон)

2. Точность измерений (типичные значения)

Точность температуры: ±0,5°C (25°C)

Точность влажности: ± 3% RH (20% ~ 80% диапазона RH)

3Ответ и дрейф

Время ответа на температуру/влажность (τ63%): <8 с

Влажность Долгосрочный дрейф: < 1% RH / год, отличная долгосрочная стабильность

III. Таблица параметров электрических характеристик

Минимальная стоимость элемента параметра Типическая стоимость Максимальная стоимость Примечания к единице

Напряжение питания VCC 2.2 3.3 5.5 V Совместимость широкого напряжения для систем 3.3V/5V

Рабочий ток - 980 - μA Нормальное потребление мощности измерения

Типичное энергопотребление - 3,2 - 3,3 Вт питания мВт

Интерфейс связи -- I2C -- -- Стандартный цифровой серийный выход

I2C Slave Address -- Фиксированный адрес -- -- Оригинальный заводский стандартный адрес

IV. Физические размеры и спецификации провода (стандартная конфигурация AHT2415C00)

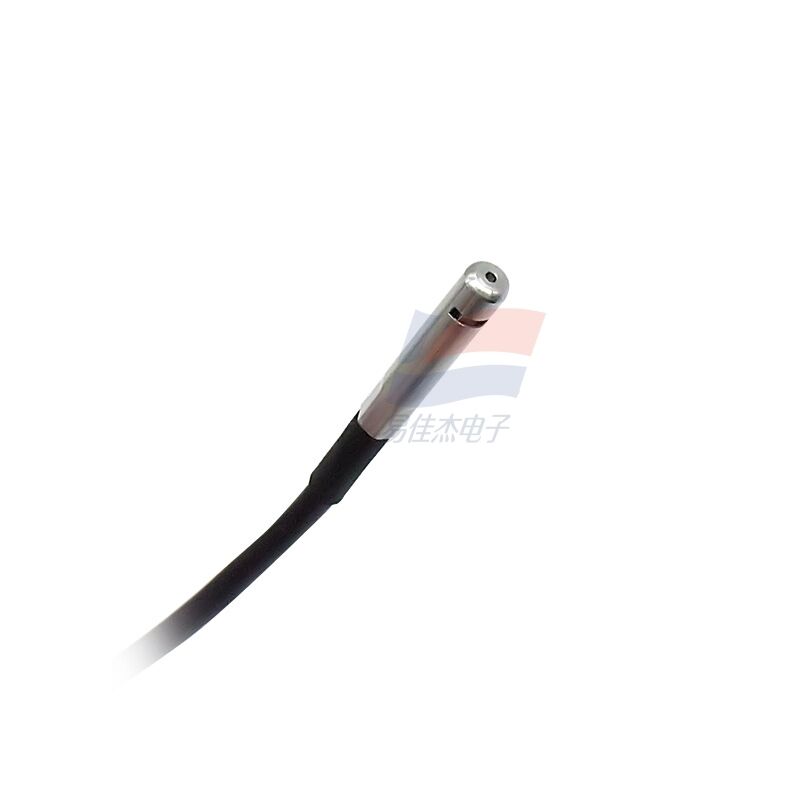

Металлический зонд

Диаметр зонды: Φ5,0 мм

Длина зонды: 30 ± 0,5 мм

Расширительный кабель (оригинальная заводская спецификация стандарта 00)

Длина: 550 ± 5 мм (модель по умолчанию без регулируемой длины)

Материал проволоки: четырёхъядерная защищенная проволока, противопожарная

Определение проводки с штифтом (цветный стандарт)

Красный: VCC (положительный терминал мощности)

Черный: GND (Power Ground)

Белый: SCL (I2C Clock Line)

Желтый: SDA (линия данных I2C)

VII. Характеристики продукта и защита

Материал оболочки: 304 нержавеющая сталь, устойчивая к высоким и низким температурам, устойчивая к химической коррозии и устойчива к механическим ударам

Защита чипа: Зонд, внутренне оборудованный проницаемой пылестойкой пленкой из ПТФЕ, предотвращающей загрязнение пылью, влагой и маслом, подходящий для влажной и пыльной промышленной среды

Преимущества производительности: быстрая реакция, быстрое восстановление, сильные антиэлектромагнитные помехи, небольшой температурный дрейф, хорошая долгосрочная стабильность

Экологически чистые: соответствуют стандартам RoHS

VIII. Протокол связи (I2C)

Режим связи: стандартная серийная шина I2C

Скорость связи: поддерживает регулярную частоту I2C

Формат данных: сначала данные влажности, затем данные температуры, с помощью контрольного бита хост может читать завершенные данные и анализировать и конвертировать их, чтобы получить истинные значения температуры и влажности.
